小型船舶用倒档减速传动箱体结构

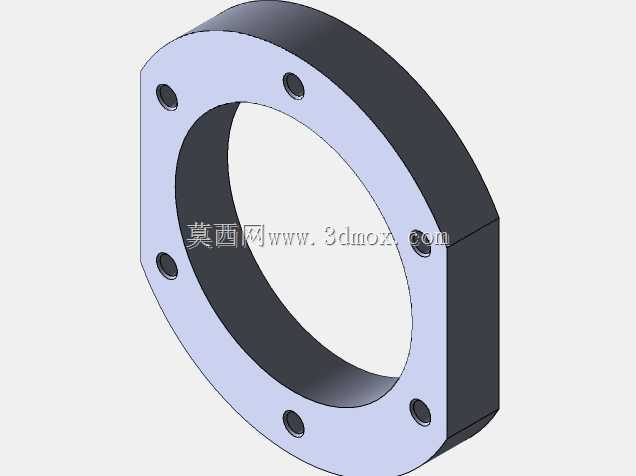

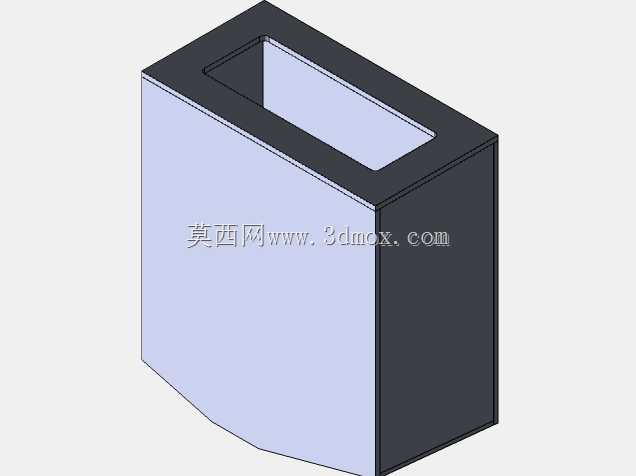

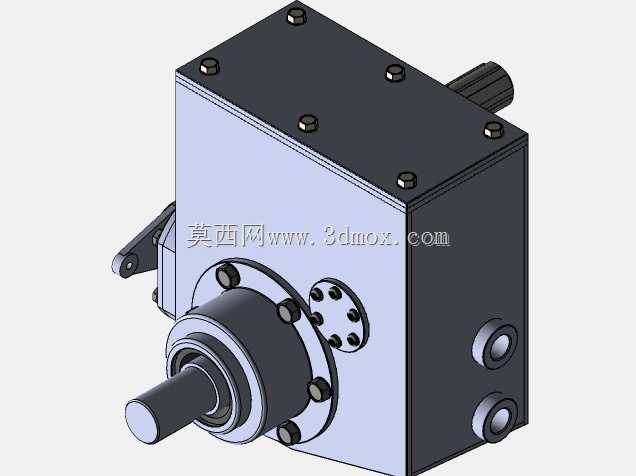

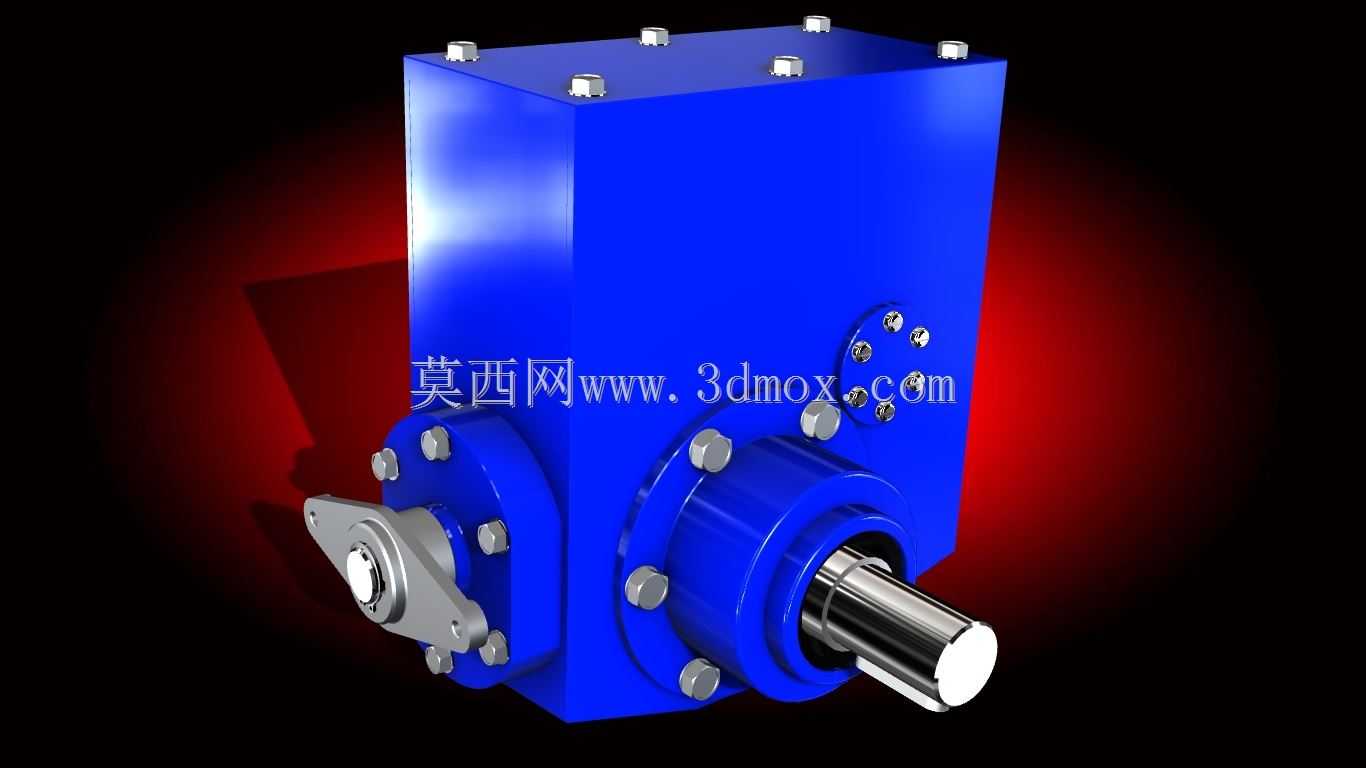

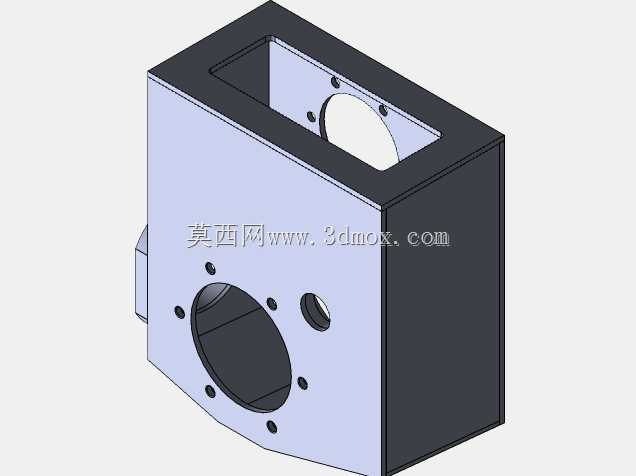

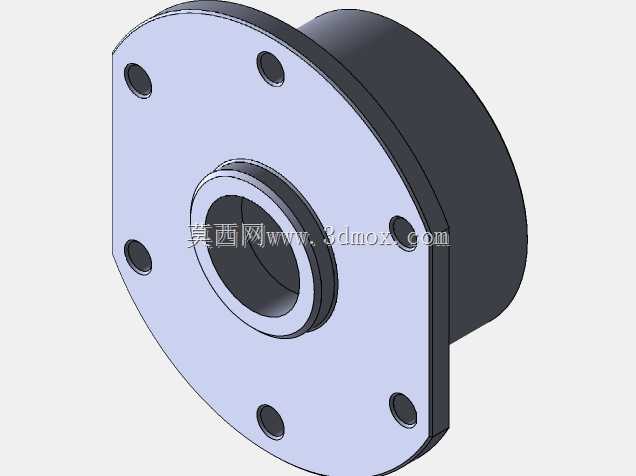

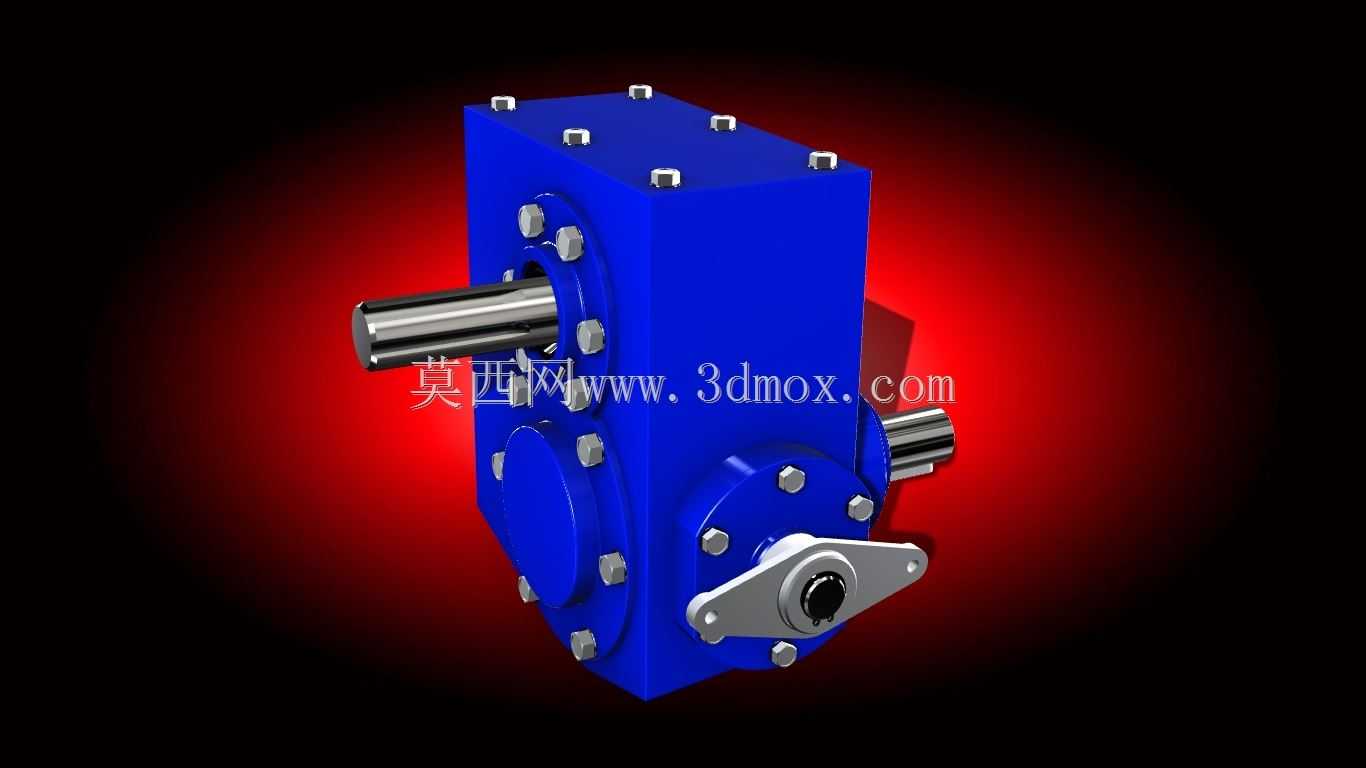

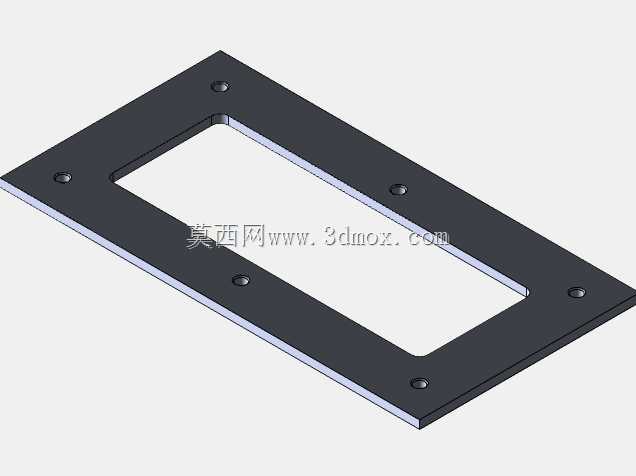

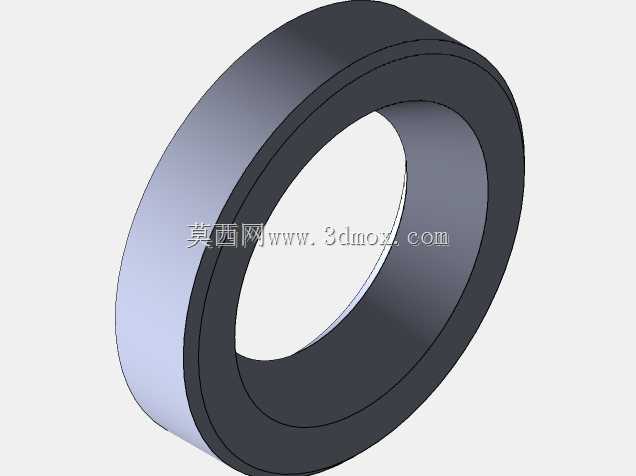

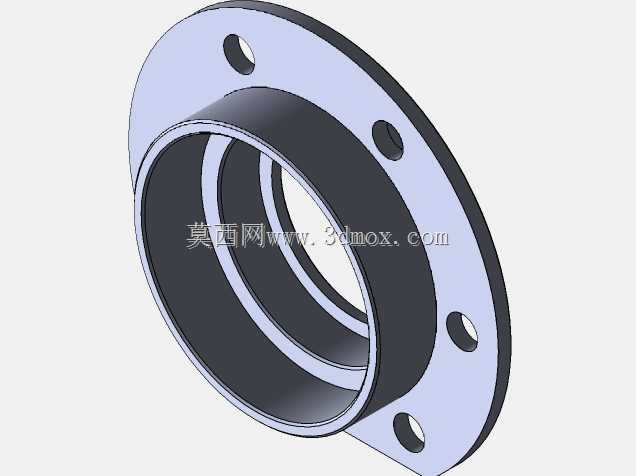

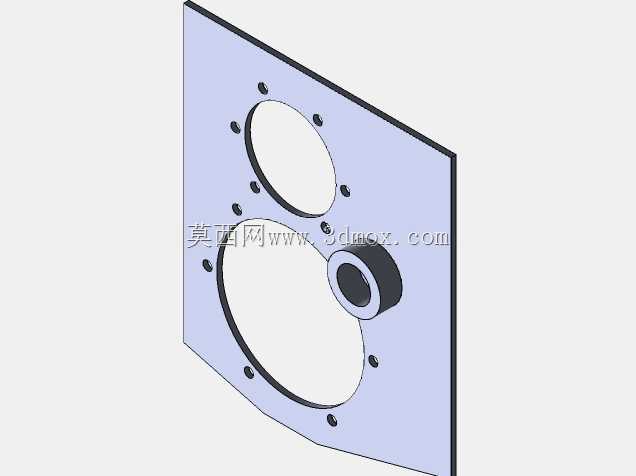

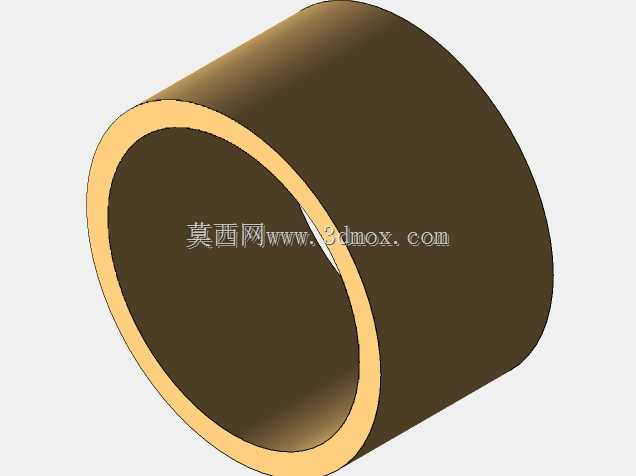

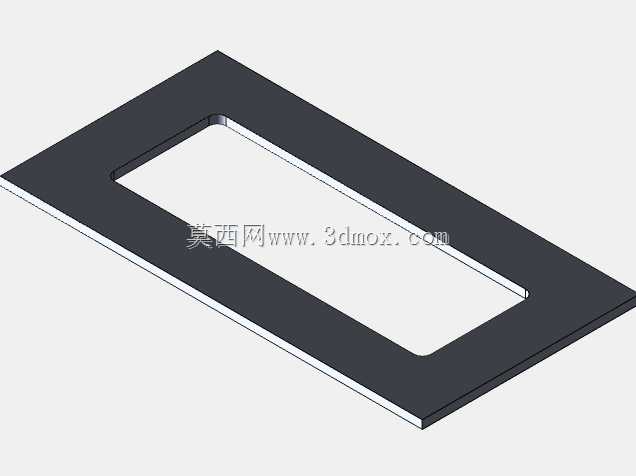

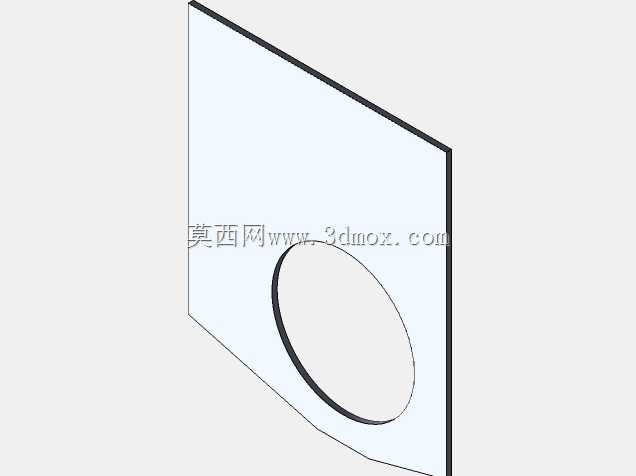

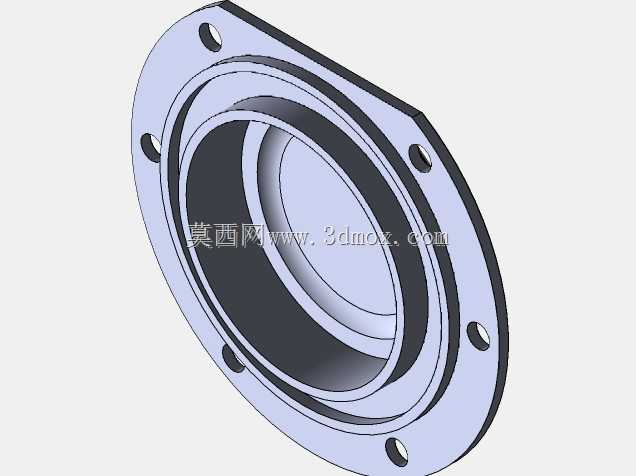

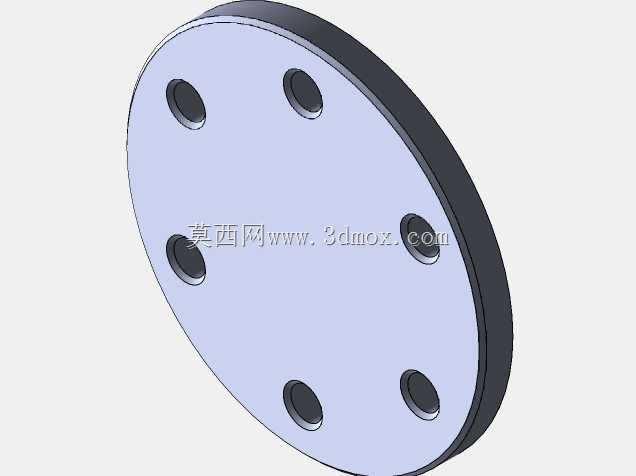

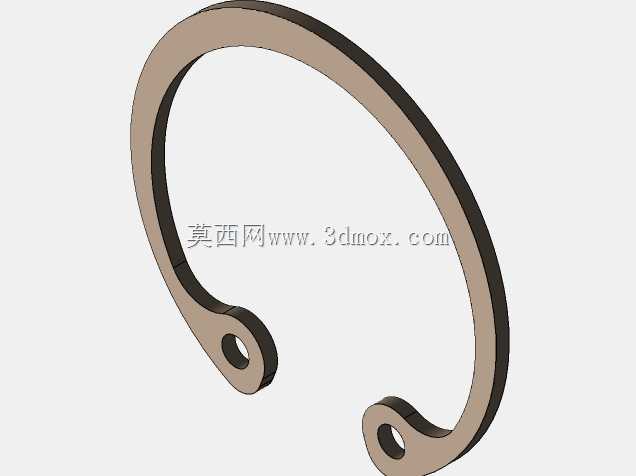

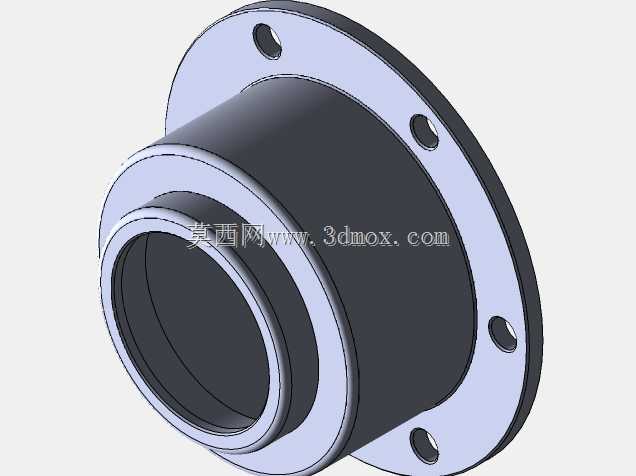

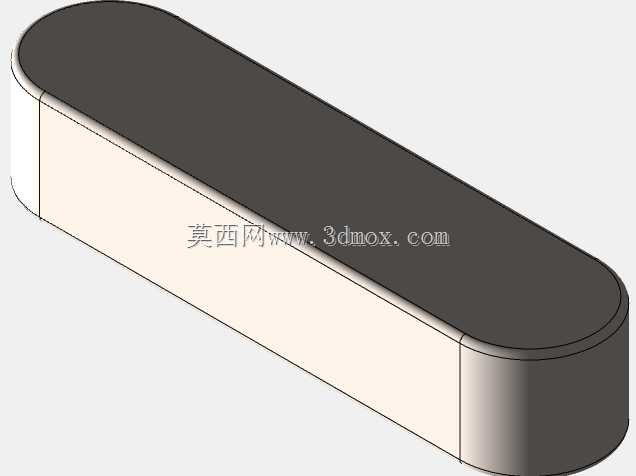

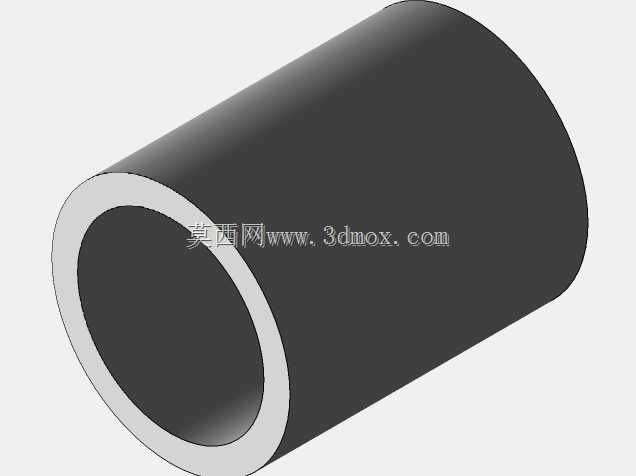

　　这款倒档减速装置主要适配内河小型作业艇、休闲垂钓艇等排水量不大的船舶动力系统，安装在发动机输出端与螺旋桨传动轴之间，核心作用是把发动机输出的高转速降低到螺旋桨适配的工作转速区间，同时实现正车、倒车、空档三个工况的动力切换，满足船舶前进、倒退以及怠速待机时切断动力的实际使用需求。从结构设计来看，箱体采用分体式拼接结构，结合面通过周向均布的内六角螺栓完成紧固密封，既保证箱体内部齿轮、轴系、换挡机构的装配空间，也能承受齿轮啮合产生的径向与轴向载荷，箱体上预留的进出水接口可以直接接入船舶舷外冷却水回路，让航行过程中抽取的外界水流直接流过箱体内部腔体，带走齿轮啮合、轴承运转产生的热量，不需要额外加装独立的散热装置，

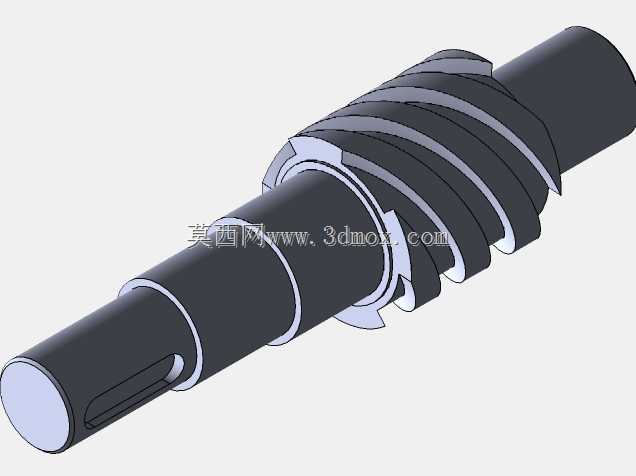

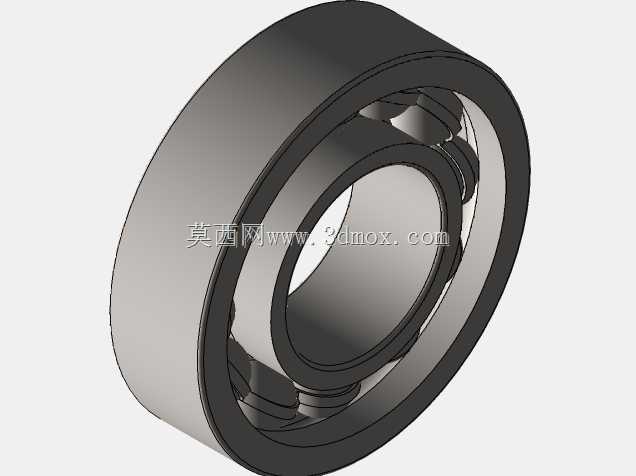

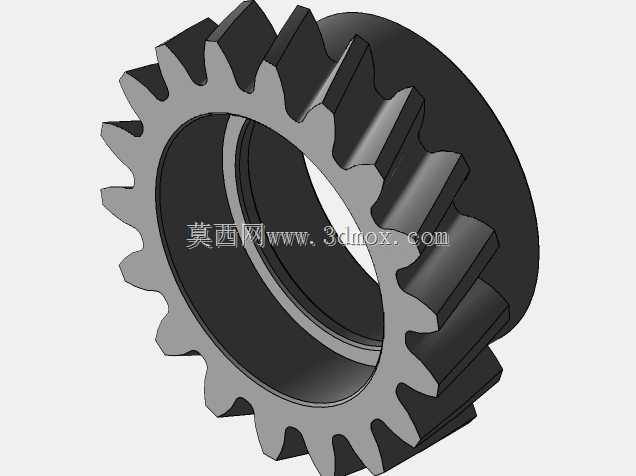

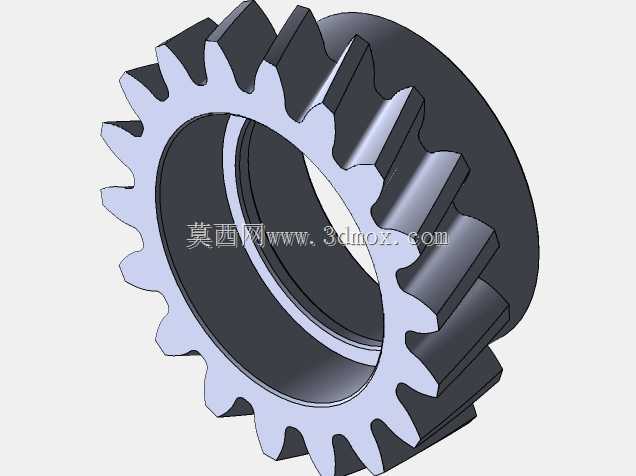

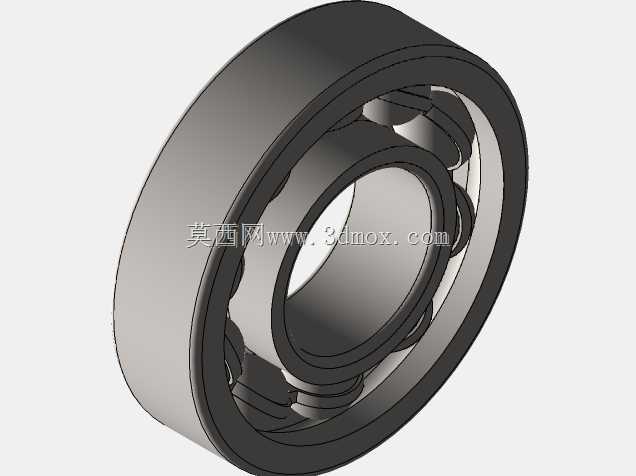

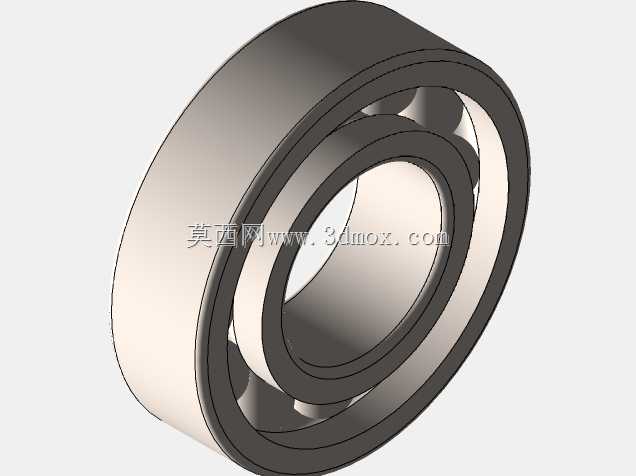

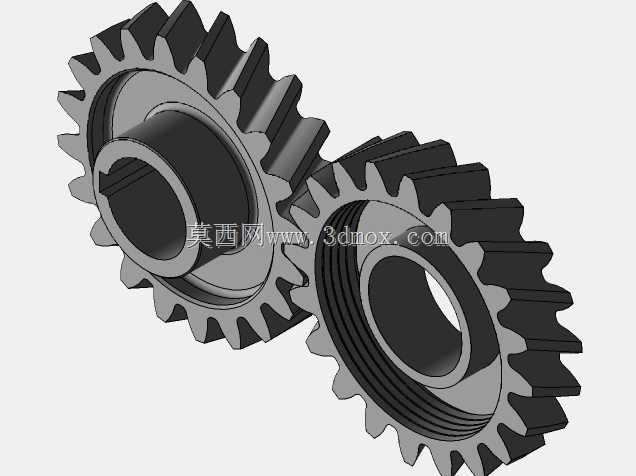

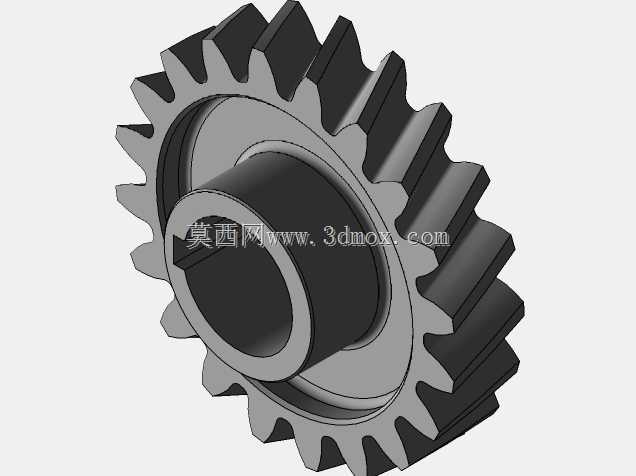

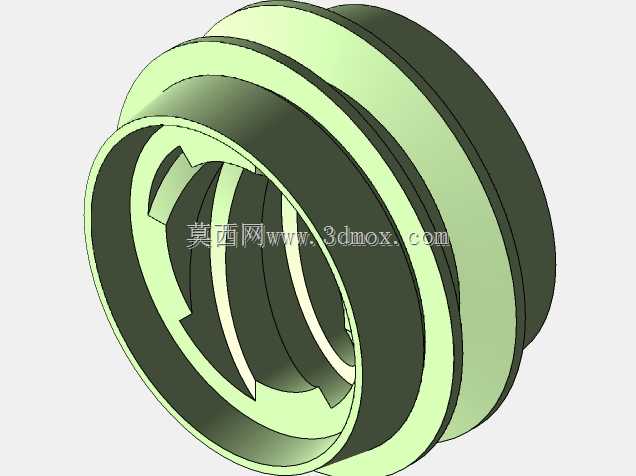

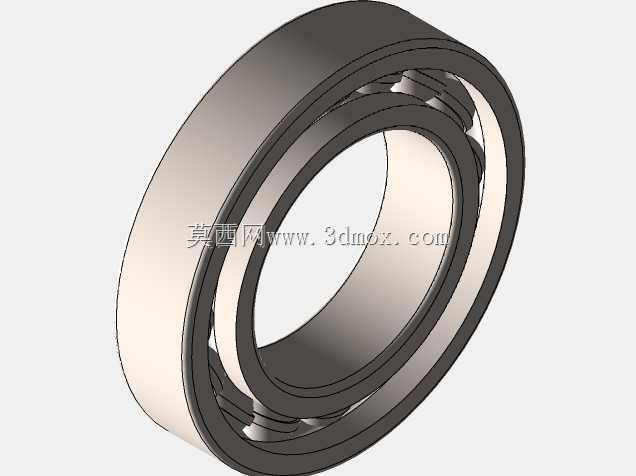

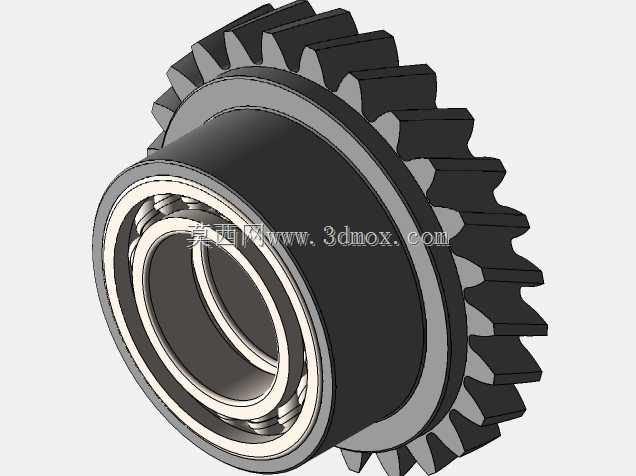

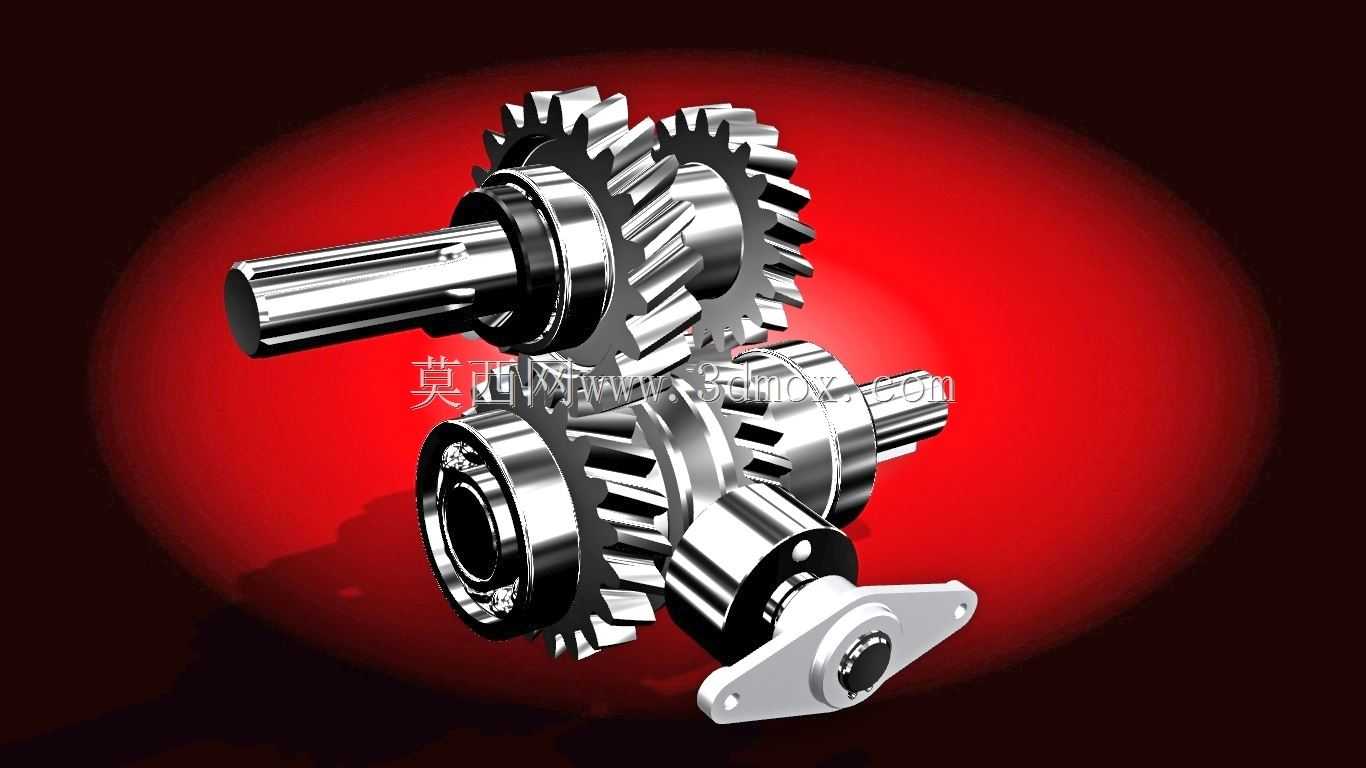

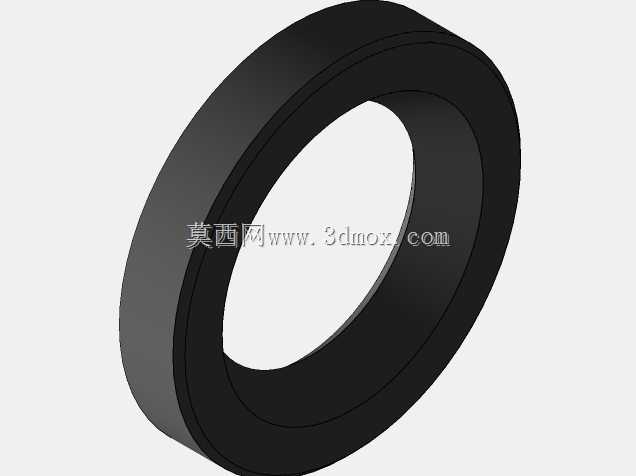

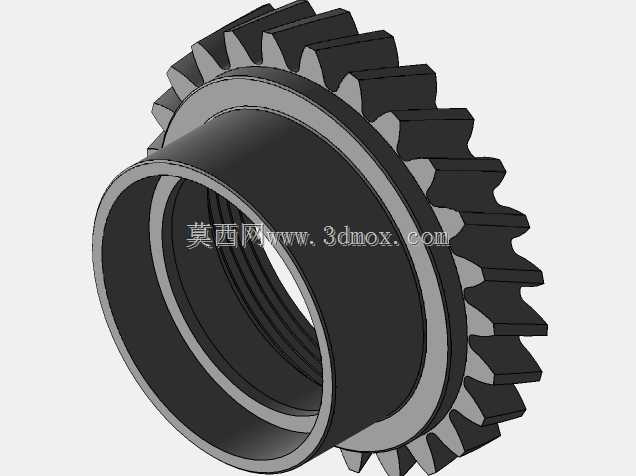

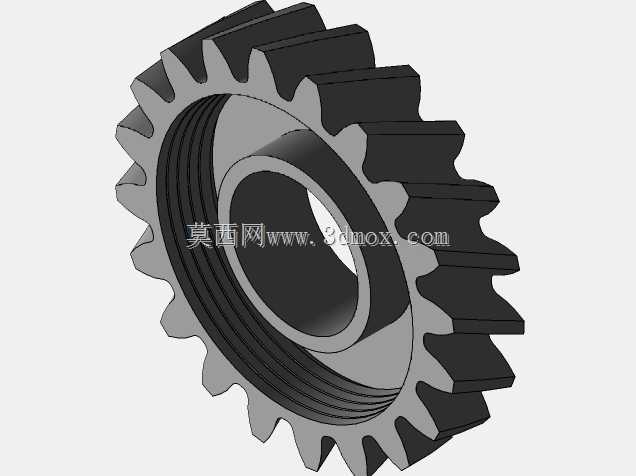

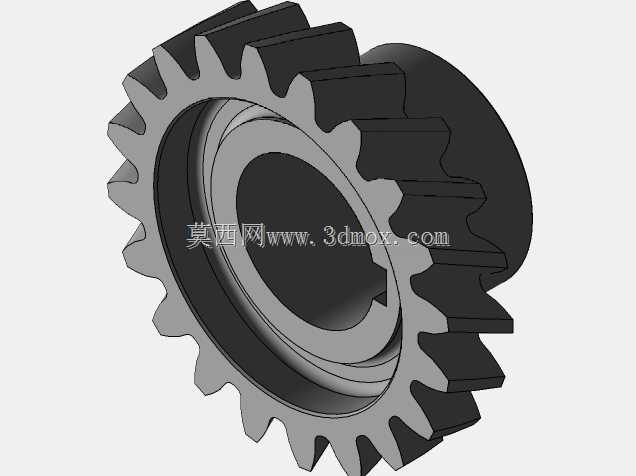

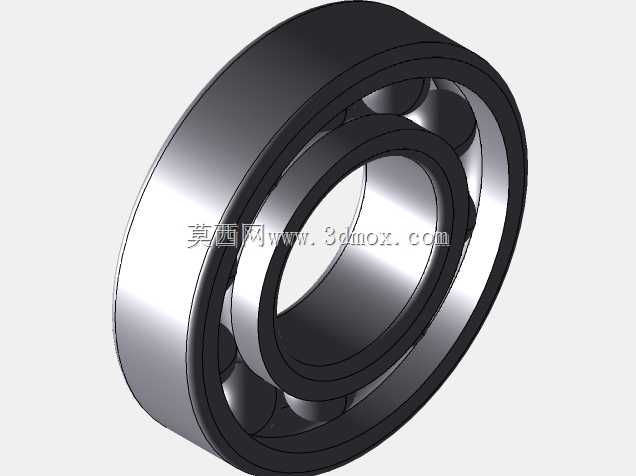

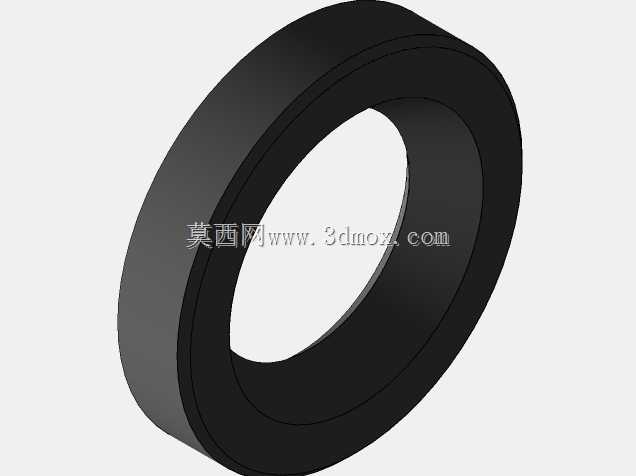

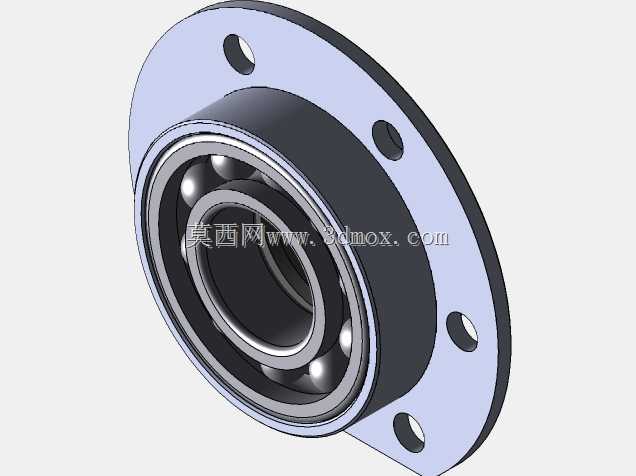

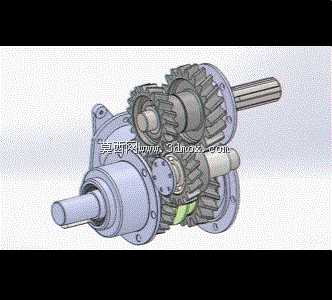

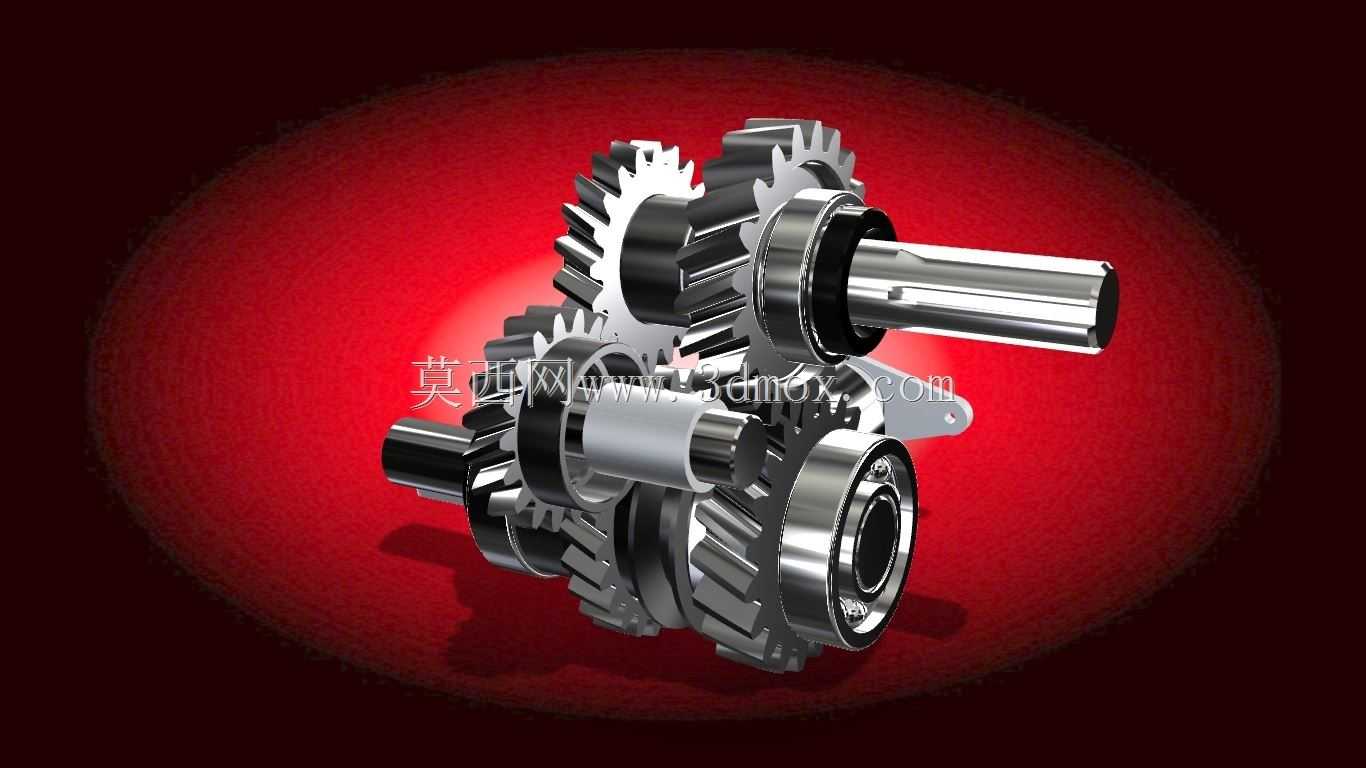

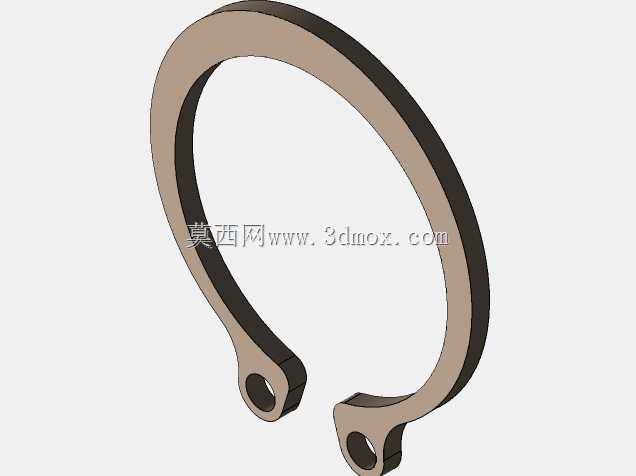

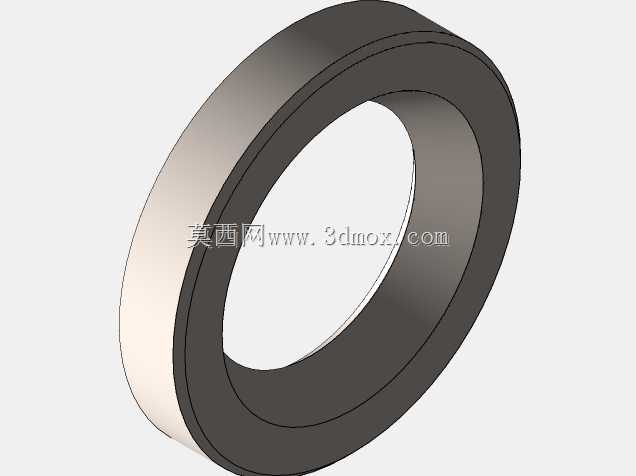

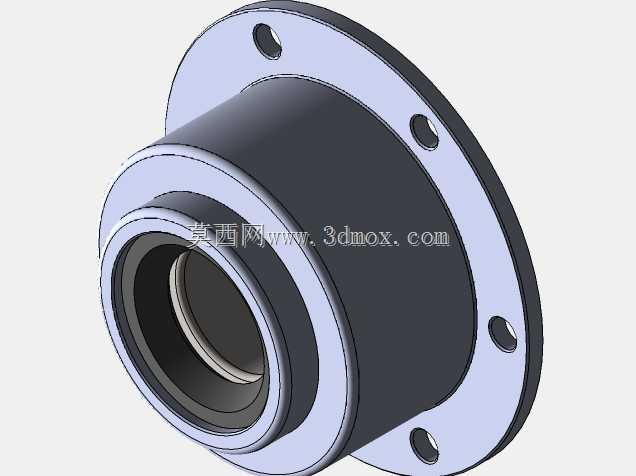

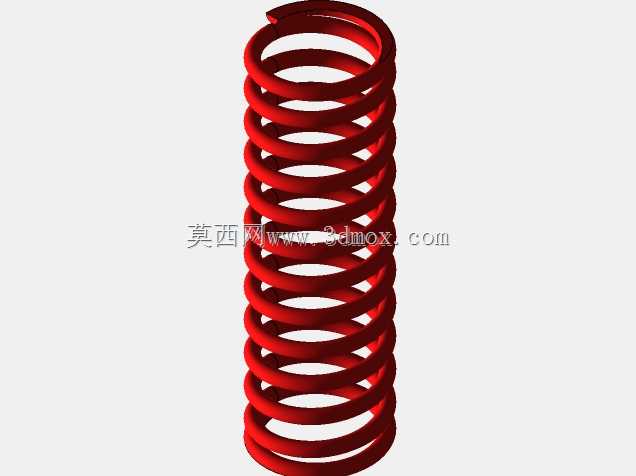

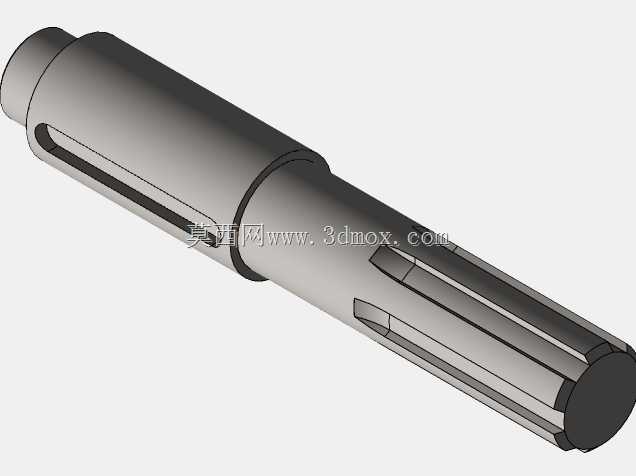

　　适配小型船舶紧凑的动力舱布置条件。传动部分采用斜齿圆柱齿轮啮合方案，齿轮螺旋角设置为25度，相比直齿齿轮啮合重合度更高，传动过程中冲击更小、运行噪音更低，适合船舶航行时持续运转的工况；正倒车两个传动路径的齿轮都采用右旋齿向设计，能够抵消换挡结合时锥面离合器产生的轴向分力，降低径向止推轴承在正反向传动时的载荷波动，延长轴承的实际使用寿命。换挡机构采用带自锁特性的四线螺纹结构，螺纹升角设置为24度30分，这个角度参数经过实际工况验算，既能够保证换挡时锥面离合器产生足够的正压力，传递额定扭矩不打滑，也能让退档操作的力度处于合适区间，不会出现卡滞难以摘档的问题，换挡拨杆伸出箱体的位置设置了密封结构，避免航行时水汽进入箱体内部污染润滑油。

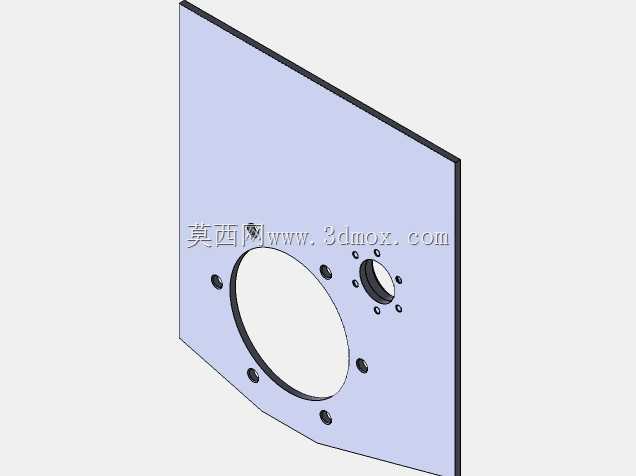

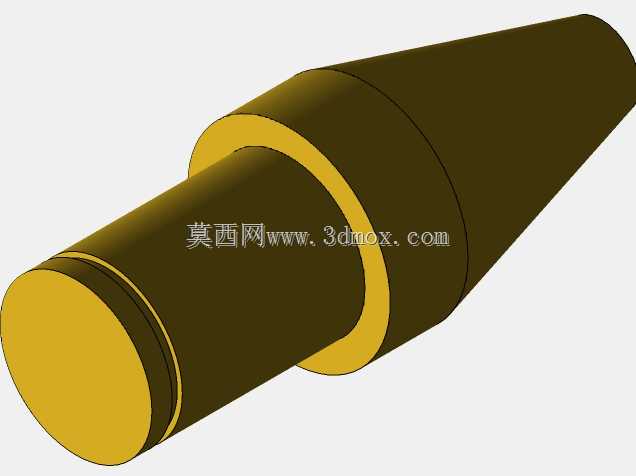

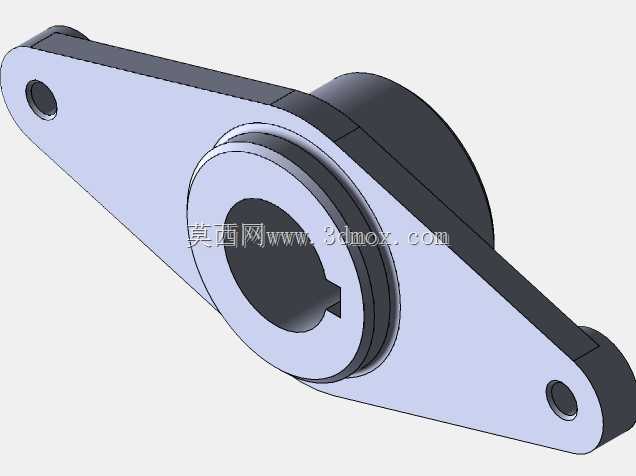

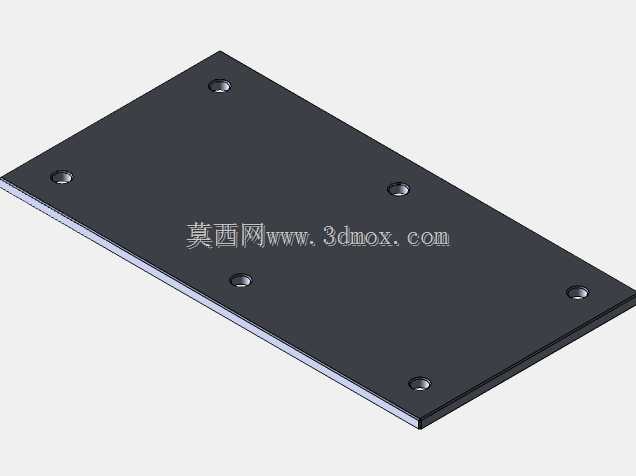

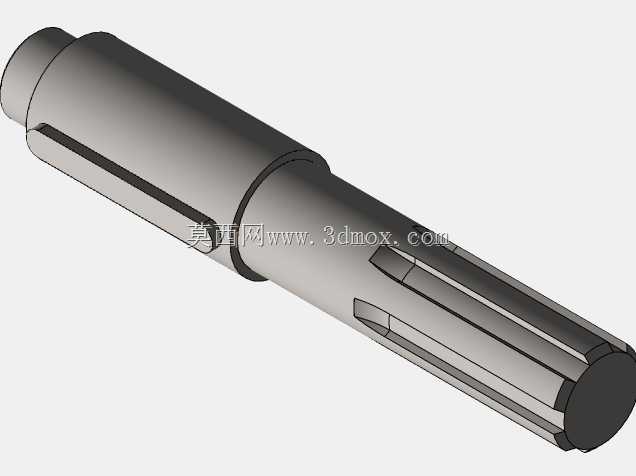

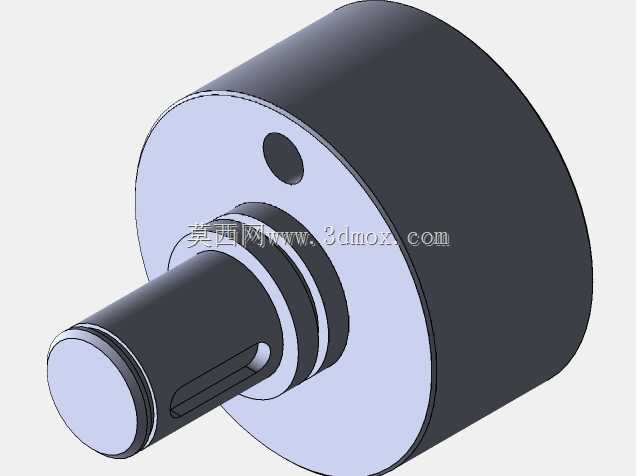

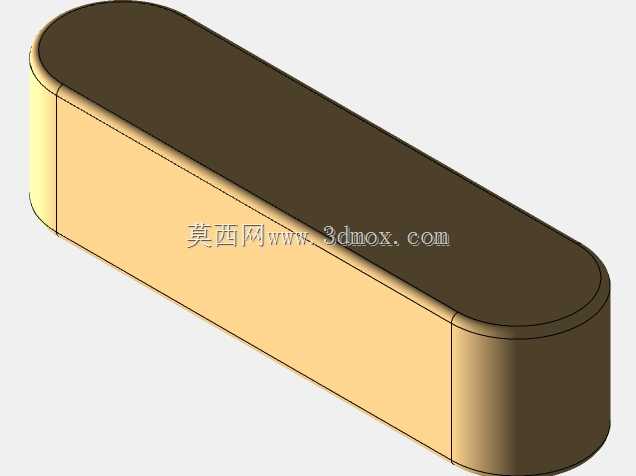

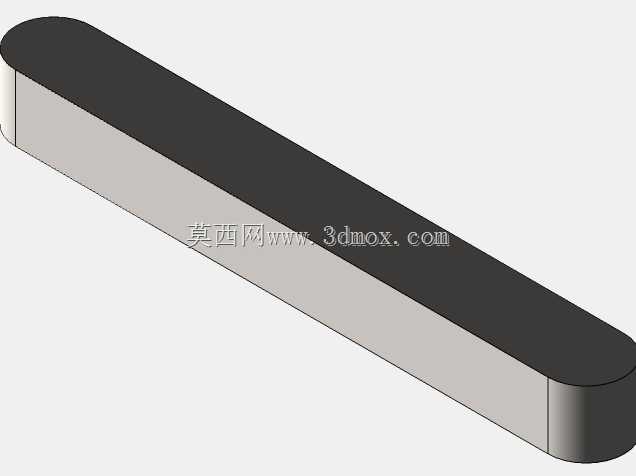

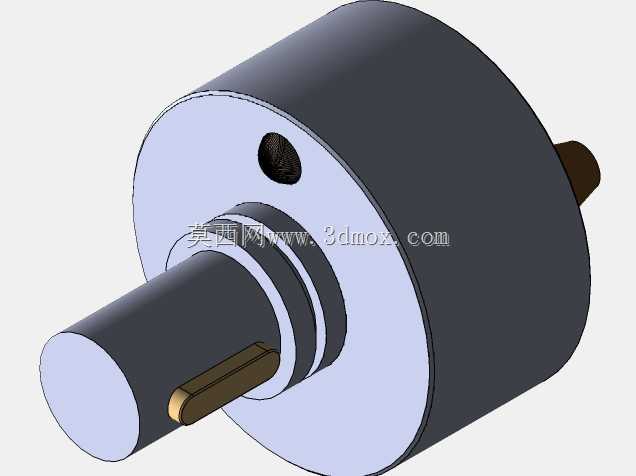

　　安装边界方面，箱体的输入轴、输出轴都采用伸出式光轴结构，轴径尺寸适配小型船舶常用的弹性联轴器规格，输入轴与发动机输出端的同轴度公差控制在0.1mm以内，输出轴与螺旋桨轴的连接可以直接搭配标准的船用联轴器，不需要额外加工转接结构；箱体底部预留了四个安装固定孔位，孔位间距适配小型船舶动力舱常用的安装支架尺寸，安装时只需要保证箱体水平度偏差不超过0.2度，就能保证内部齿轮、轴承的正常润滑，避免出现偏磨问题。箱体外部的换挡摇臂行程经过限位设计，正车、倒车档位都有明确的硬限位，不会出现换挡不到位或者过位打齿的问题，摇臂的连接尺寸适配常规的船用软轴拉线，不需要额外改装操纵系统就能直接适配多数小型船舶的现有操纵布局。在润滑设计上，

　　箱体采用飞溅润滑方案，内部润滑油加注量刚好淹没下部齿轮的三分之一齿高，齿轮运转时带起的润滑油可以飞溅到各个啮合点与轴承位置，不需要加装强制润滑油泵，结构更简单，后期维护只需要定期更换润滑油、检查密封件状态即可，维护难度很低，适合非专业船舶用户的日常使用需求。
