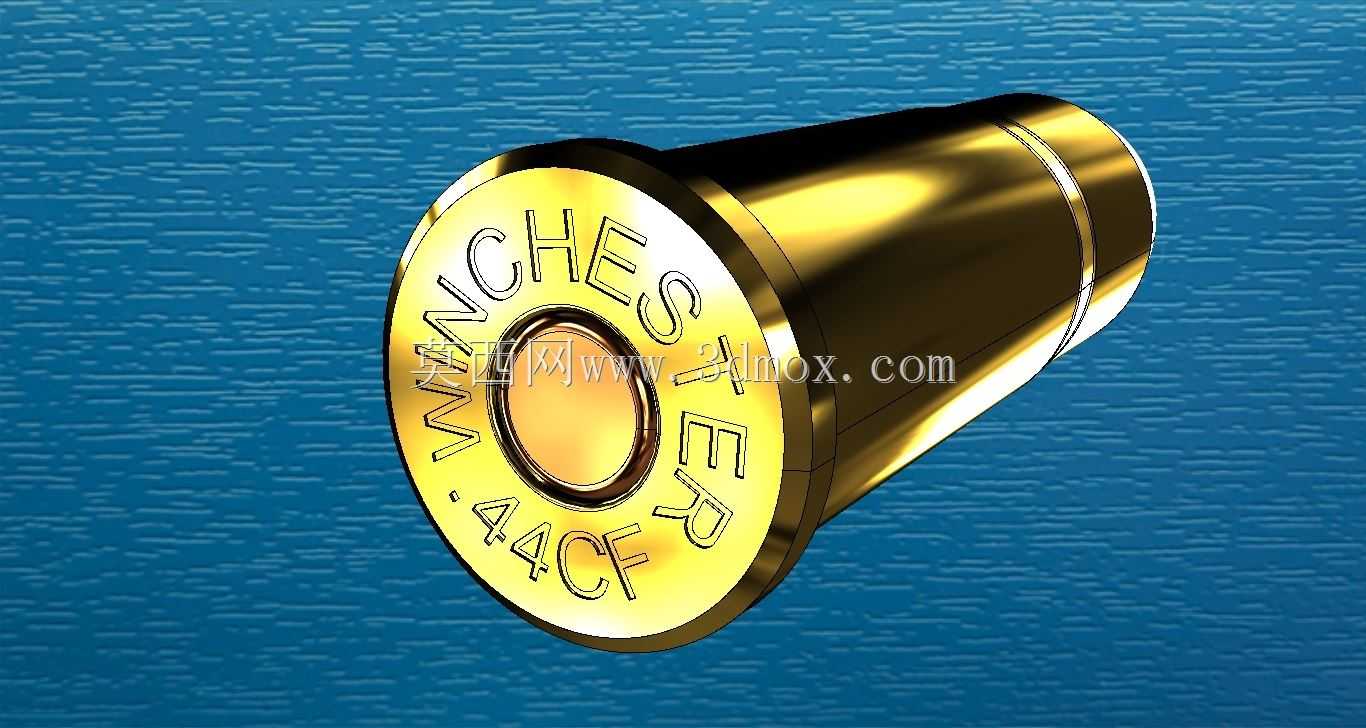

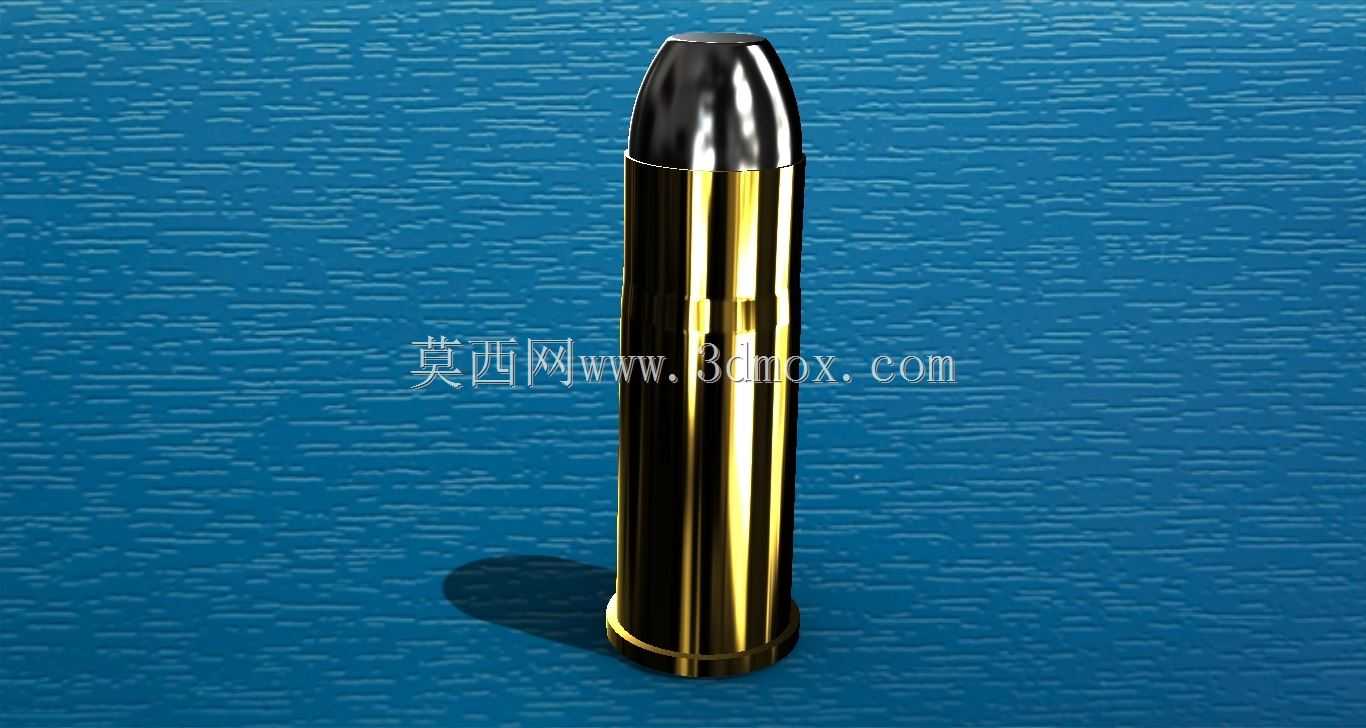

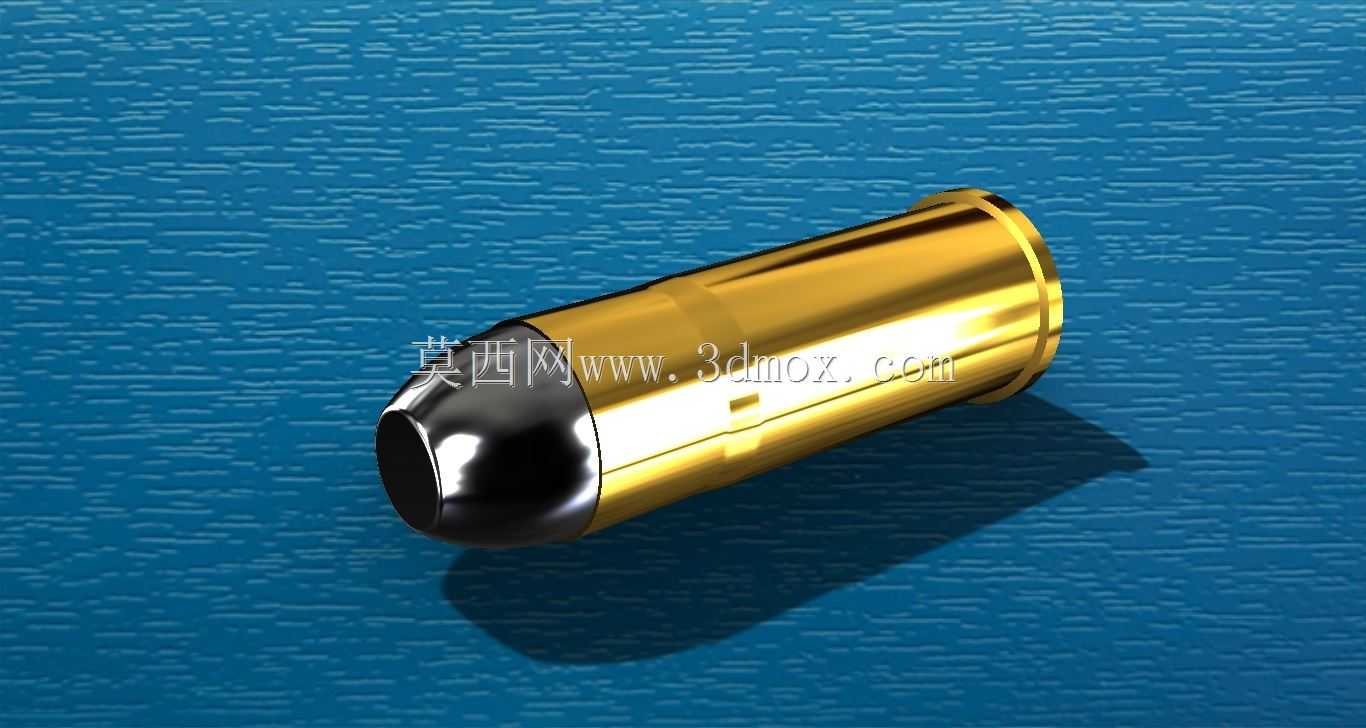

44-40温彻斯特中心发火枪弹结构

　　这款中心发火式枪弹的三维结构还原，首先要明确其在轻武器配套领域的实际应用边界——它最初适配杠杆式步枪与转轮手枪两类枪械，在民用狩猎、运动射击场景中至今仍有小众应用，建模时需要优先匹配对应枪械弹膛的安装公差，不能仅做外观复刻。从结构功能拆分来看，整个弹体分为弹头、弹壳两个核心装配段，弹头采用圆头平底的被甲结构，弹壳为带底缘的直筒形制，底缘厚度、弹壳总长、弹头直径的尺寸链是建模的核心管控点，这些尺寸直接决定了供弹时的进弹可靠性、闭锁时的弹膛贴合度，以及击发后的闭气效果。设计思路上，首先要还原金属材质的实际装配关系：弹头被甲为铜质包覆，弹壳采用黄铜拉伸成型的薄壁结构，底部预留底火安装孔，底火与弹壳底孔为过盈配合，

　　建模时需要体现出不同部件的装配台阶，不能将整个弹体做成单一实体。很多新手建模时容易忽略弹壳内部的装药空间结构，实际上弹壳内部的容积、收口处的弹头压入深度，直接对应实弹的装药量与拔弹力，这部分的内腔曲面需要严格按照实物的锥度做偏移，不能简单做等壁厚处理。从外形安装边界来看，弹壳底缘的突出尺寸是适配杠杆步枪弹膛定位槽的关键，底缘直径如果偏差超过0.1mm，就会出现闭锁不到位或者抽壳故障的问题；弹头的弧形部曲率需要匹配枪械坡膛的导锥角度，保证进弹时弹头能顺利对准线膛起始位置，不会出现顶弹、卡弹的情况。实际建模过程中，弹壳口部的收口过渡段是容易出错的位置，这个位置是弹壳直筒段与弹头圆柱段的衔接处，需要做微小的圆弧过渡，

　　既保证弹头压装后的抱紧力，又要避免击发后弹壳口部形变过大导致抽壳断裂。另外，弹壳底部的底火室、传火孔结构虽然尺寸微小，但属于功能核心结构，传火孔的直径、底火室的深度都需要按照实物比例还原，不能省略，否则整个模型就失去了结构参考价值。从应用场景延伸来看，这类枪弹模型除了用于轻武器结构教学、影视道具的三维预演外，也可以作为五金冲压、拉伸成型工艺的参考案例——弹壳的薄壁拉伸工艺、弹头被甲的冲压收口工艺，和民用五金领域的筒形件拉伸、压装工艺逻辑完全相通，建模时对壁厚均匀性的管控、对过渡圆角的处理，同样适用于同类五金零件的结构设计。需要注意的是，整个弹体的同轴度是核心形位公差要求，弹头轴线与弹壳轴线的偏移量必须控制在极小范围内，

　　否则击发后弹头在膛内的运动轨迹会出现偏差，直接影响射击精度，建模时需要以弹壳底缘的中心孔为基准，做全特征的同轴度约束。另外，弹壳表面的拔模斜度也需要还原，实际生产中黄铜弹壳是通过多道次冷拉伸成型的，微小的脱模斜度是保证生产良率的关键，建模时如果做成完全等直径的直筒，就不符合实际的生产工艺逻辑。弹头与弹壳的结合位置，需要体现出压装后的压痕特征，也就是弹壳口部抱紧弹头后形成的轻微收口凹痕，这个细节虽然不影响整体尺寸，但能体现出模型的写实度，区别于简化的外观模型。从结构强度的角度考虑，弹壳底部的厚度要大于侧壁厚度，因为击发时底部需要承受击针的撞击力，同时要承受膛内的高压燃气压力，底部的圆角过渡不能做的太小，避免应力集中导致弹壳断裂。
