Mesan对称式金属横杆挂钩结构设计

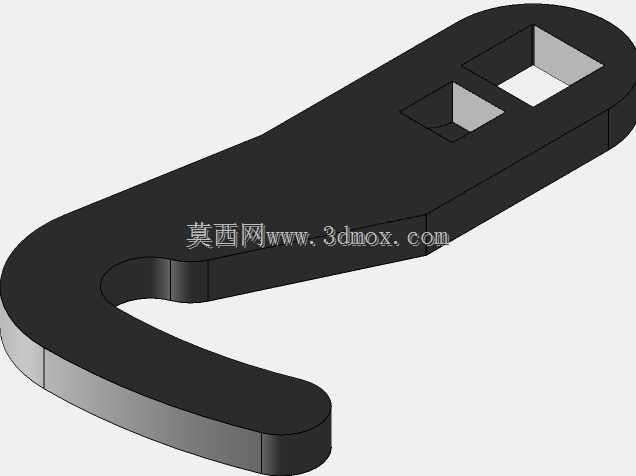

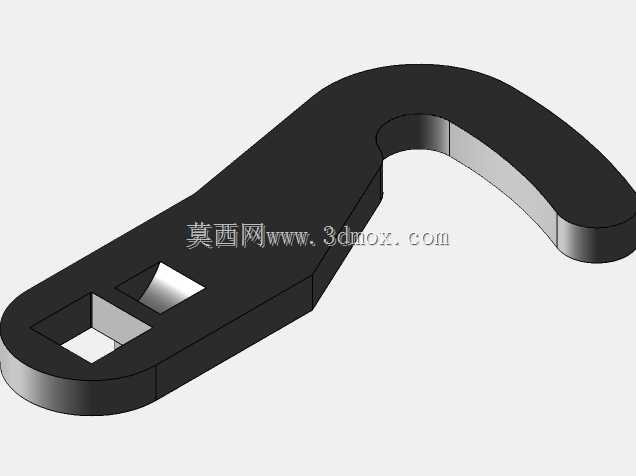

　　这款对称式金属横杆挂钩，在工业现场的工位器具、仓储货架、生产线旁的物料挂装场景中有着极高的适配性，日常作业里常被用来挂放工装工具、轻型吊挂件、工位辅助器具，也可适配在设备防护栏、型材框架的横杆上实现快速挂载，无需额外焊接或复杂打孔固定，拆装调整都十分便捷。从结构设计来看，挂钩整体采用一体弯折成型的金属结构，上部预留的方形挂装孔是核心安装接口，尺寸匹配常规工业用方管横杆的截面规格，安装时直接将方孔套入对应规格的横杆即可完成初步定位，挂装后挂钩与横杆的接触面积充足，不会出现随意转动或滑脱的问题，下部的钩体采用大弧度内弯设计，钩尖做了圆弧过渡处理，既能够保证挂入物件时的顺畅度，也能避免尖锐边角划伤挂载物件的表面或是作业人员的手部。

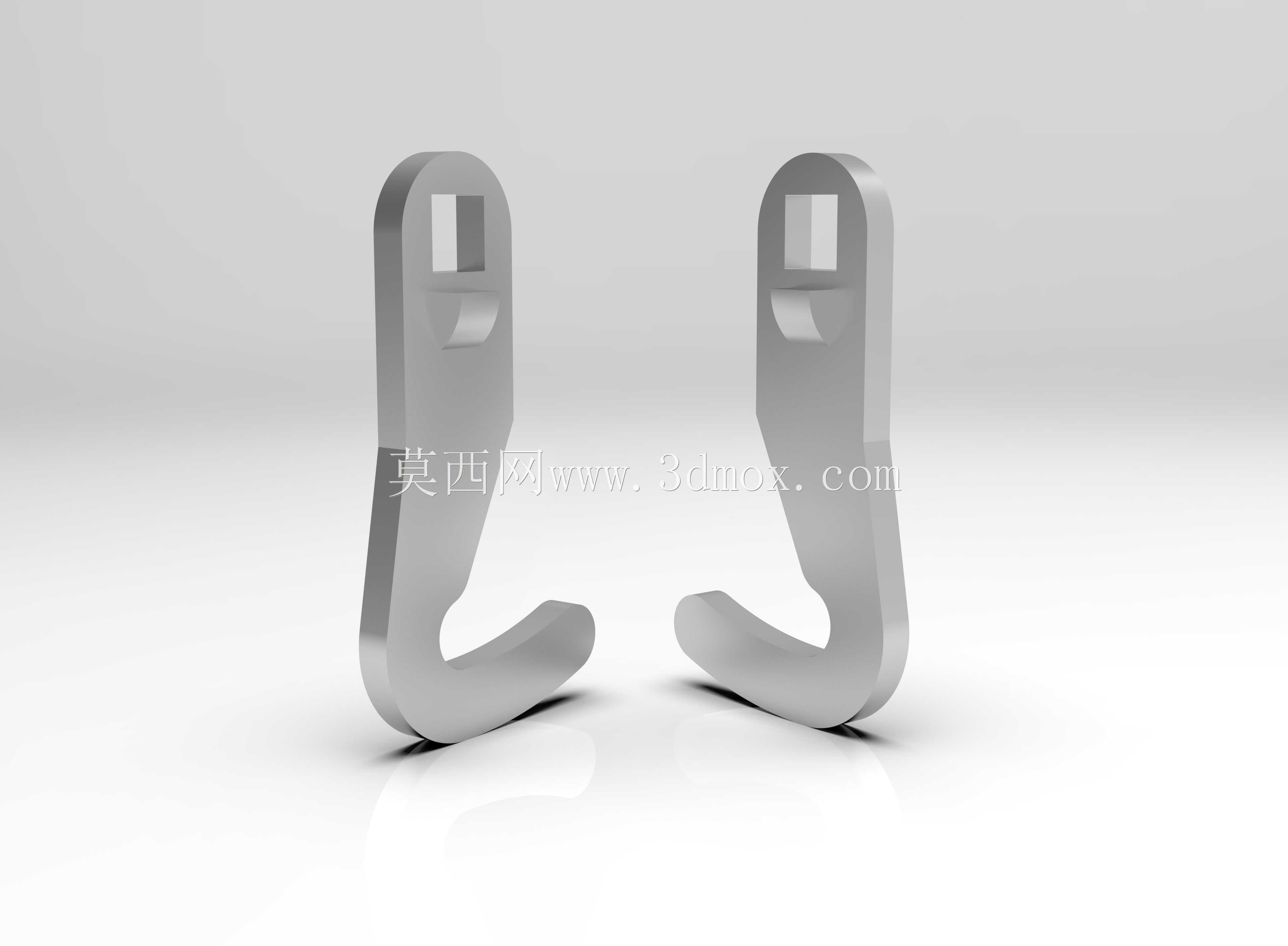

　　设计过程中充分考虑了受力分布特性，挂装孔下方的过渡区域做了局部加厚的凸起加强结构，这个位置是挂钩承载时的应力集中区域，加厚处理能够有效分散挂载重物时产生的剪切应力，避免长期承载出现结构变形甚至断裂的问题，钩身的侧面做了等厚度的平直处理，既保证了整体结构的刚性，也不会因为冗余的材料增加不必要的自重，成对对称的结构设计可以满足双点挂载的使用需求，比如挂放长度较长的工装杆件、条形物料时，两个挂钩对称布置在横杆上，能够让挂载物件保持水平稳定的状态，不会出现单侧倾斜滑落的情况。从安装边界来看，上部方形挂孔的内孔尺寸严格匹配对应规格的横杆截面，安装时不需要额外的紧固件，依靠方孔与横杆的配合间隙控制在合理范围内，

　　既能够保证挂钩可以沿着横杆轴向滑动调整位置，也不会因为间隙过大导致挂载时出现晃动，钩体的伸出长度经过合理测算，既能够保证足够的挂装空间，方便取放挂载的物件，也不会因为伸出过长导致挂载后力臂过大，影响整体的承载稳定性。钩体的弧度设计经过反复验证，常规的环形挂扣、工具吊环都可以顺利挂入，钩尖的上扬角度控制在合理区间，即使挂载过程中出现轻微的晃动，挂入的物件也不会从钩口脱出，同时取件时只需要轻微抬起物件即可顺利取出，不需要额外的解锁操作，完全适配工业现场快取快放的作业节奏。在材质选择的适配性上，这类挂钩一般采用高强度钢材一体冲压或锻造成型，表面做防锈处理，能够适应车间内多油污、多粉尘的作业环境，长期使用不会出现锈蚀卡滞的问题，

　　结构上没有多余的活动零部件，不存在易损件，日常几乎不需要维护，安装后可以长期稳定使用。在实际的生产线布局中，这类挂钩常被布置在装配工位旁的型材框架上，用来挂放电动工具、装配工装、作业指导书挂板，也可以在仓储区域的货架横杆上安装，用来挂放轻型物料、包装辅料，相比传统的螺丝固定式挂钩，这种套入式的横杆挂钩可以根据实际使用需求随时调整安装位置，不需要在型材或横杆上反复打孔，不会破坏原有架体的结构强度，调整位置时只需要将挂钩沿着横杆滑动到目标位置即可，整个调整过程不需要借助额外工具，单人即可快速完成操作。从受力角度分析，当挂钩挂载额定载荷时，应力主要集中在挂孔下沿与钩身的过渡区域，设计时这个位置的圆角过渡处理能够有效降低应力集中系数，避免长期交变载荷下出现疲劳裂纹，钩身的截面采用矩形截面设计，相比同截面积的圆形截面有着更好的抗弯曲性能，能够在相同材料用量的情况下获得更高的承载能力。成对使用时，两个挂钩的间距可以根据挂载物件的长度灵活调整，不管是短柄的手动工具还是长度较长的管线、杆件，都可以通过调整挂钩间距获得稳定的支撑效果，钩体的内弯深度经过优化，既能够保证挂载物件不会轻易脱出，也不会因为深度过大导致取放物件时出现卡滞。
