带安全防护结构的商用卧推杠铃架

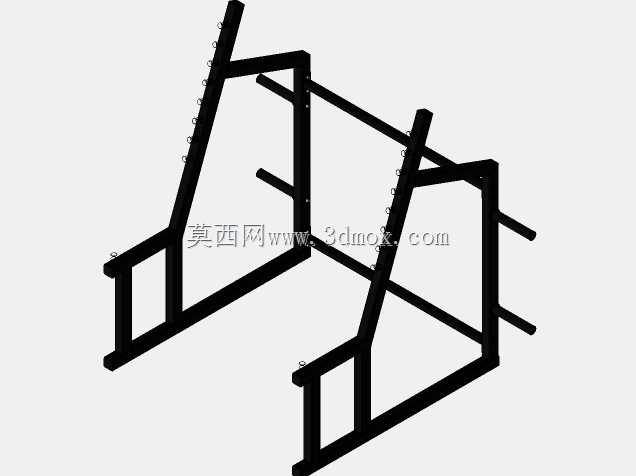

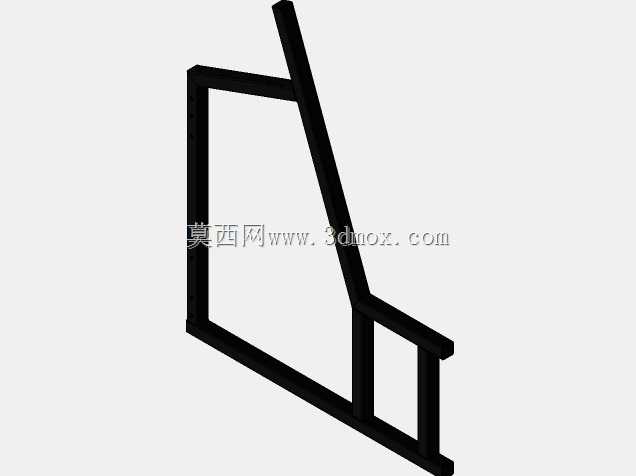

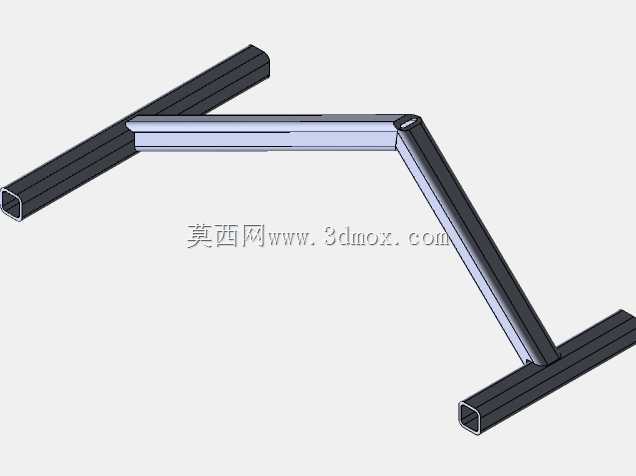

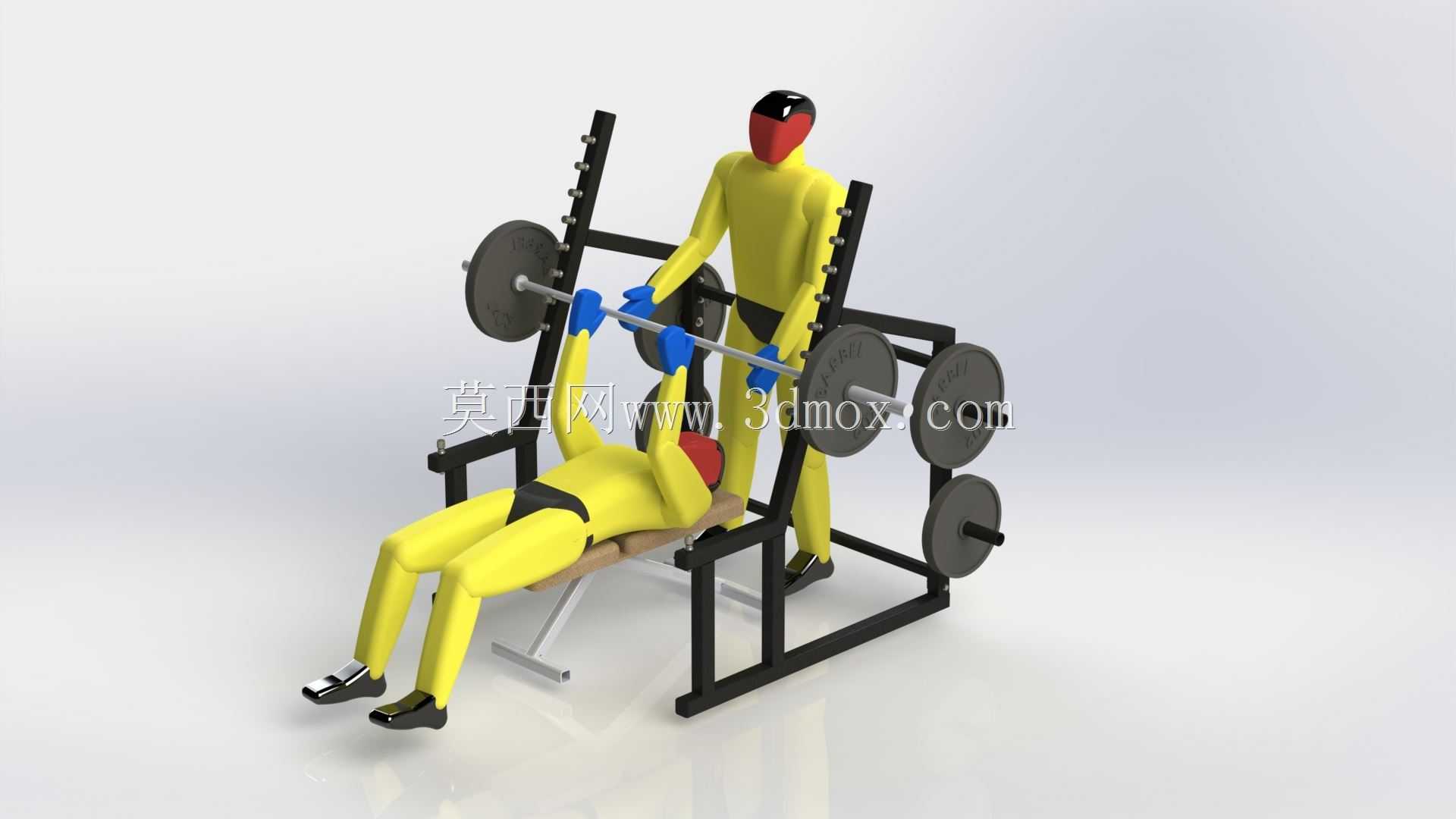

　　这款卧推杠铃架的三维结构设计，核心围绕商用健身场景的力量训练需求展开，日常主要配置在商业健身房、单位体能训练室、高校力量训练区等场景，用于辅助训练者完成平板卧推动作，锻炼胸大肌、三角肌前束、肱三头肌等上肢推力肌群，同时配套的安全防护结构可避免训练力竭时杠铃滑落造成的运动损伤。从结构设计逻辑来看，整体采用方管焊接框架作为主体承载结构，主框架立柱选用壁厚不低于3mm的冷轧方管，表面做静电喷塑处理，兼顾结构强度与防锈耐磨性能，框架底部设置横向连接方管作为支撑脚，支撑脚延伸长度覆盖卧推凳两侧的受力区域，避免训练时架体出现侧翻或滑移。杠铃放置位设置在立柱上部的可调式挂耳结构上，挂耳沿立柱垂直方向等距开设定位孔，可根据训练者的臂长、

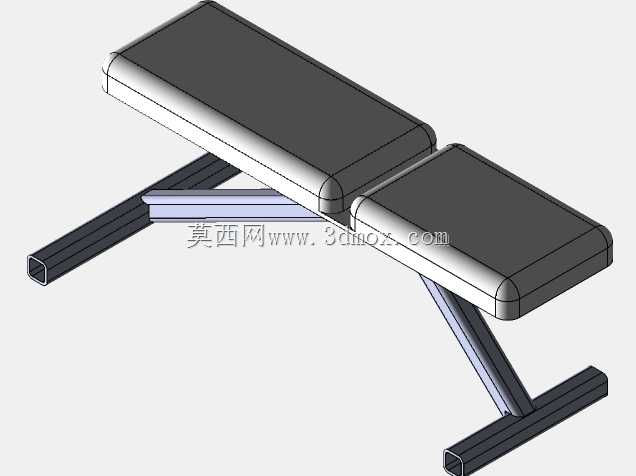

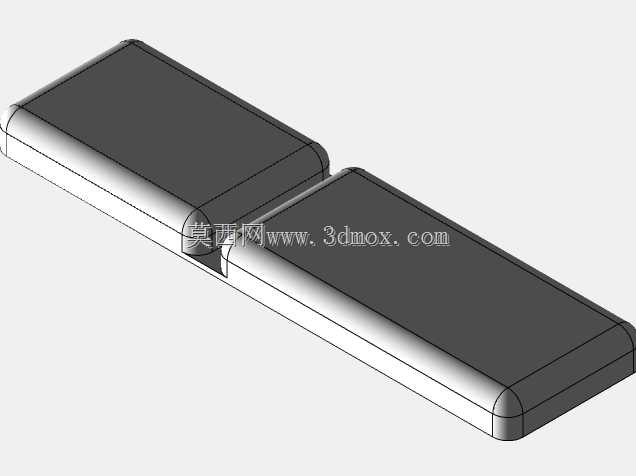

　　卧推行程调整杠铃初始放置高度，适配不同身高、不同训练习惯的使用需求。两侧立柱内侧设置可上下调节的安全限位挡杆，挡杆的高度调整范围覆盖训练者卧推时的最低安全行程位置，当训练者无法完成推起动作时，可直接将杠铃放置在安全挡杆上，无需旁人辅助也能避免被杠铃压伤，这一结构是商用力量训练器械的核心安全设计点。配套的卧推凳采用分体式结构，凳面为高密度发泡海绵外包耐磨PU皮，下方支撑框架与杠铃架主框架做定位适配，安装时凳面中心与杠铃杆中心保持同轴，避免训练时杠铃偏载造成架体受力不均。从安装边界尺寸来看，架体整体长度约2200mm，宽度约1800mm，高度约1900mm，安装时需要在架体四周预留不小于600mm的操作空间，一方面方便训练者上下器械、

　　辅助人员站位保护，另一方面也满足杠铃片拆装的操作空间需求。杠铃杆的放置中心高度调整范围在800mm到1200mm之间，安全挡杆的高度调整范围在400mm到700mm之间，可覆盖绝大多数成年训练者的卧推行程需求。架体两侧的杠铃片存储位设置在主框架外侧的延伸轴上，存储轴直径适配标准奥林匹克杠铃片的安装孔径，可分类存放不同重量的杠铃片，减少训练时更换杠铃片的移动距离，提升训练效率。设计过程中重点校核了主框架的静载强度，按照单侧挂载150kg杠铃片、总承载350kg的极限载荷做结构受力仿真，主框架的最大变形量控制在1.2mm以内，应力集中位置均做了加焊三角加强筋处理，避免长期受载出现结构变形或焊缝开裂。框架的所有棱角位置均做了圆角打磨处理，

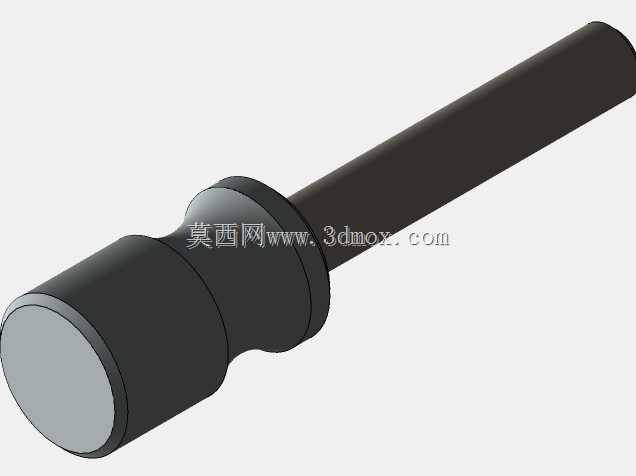

　　避免训练时磕碰造成外伤，所有调节位置的插拔销均带防脱结构，避免使用过程中销体脱落造成结构失效。从实际使用的适配性来看，这款杠铃架除了完成平板卧推动作外，调整安全挡杆和挂耳的位置后，也可辅助完成深蹲、肩推等其他力量训练动作，提升器械的空间利用率，适合场地面积有限的健身场景配置。建模过程中对所有装配位置的公差做了匹配设计，方管焊接的拼接位置预留0.5mm的焊接收缩余量，可调挂耳与立柱的配合间隙控制在1mm以内，既保证调节顺畅，又不会出现过大的旷量影响使用稳定性。
