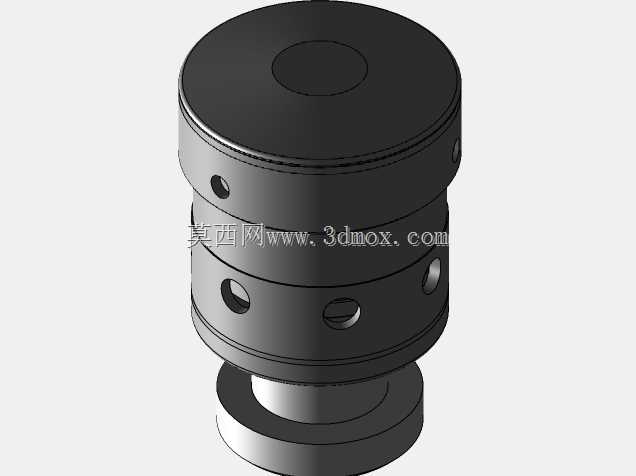

DN40双作用压力真空组合阀结构设计

　　这款DN40规格的双作用阀，是面向常压储槽、小型工艺罐类设备开发的一体式压力真空保护元件，日常安装在罐顶的法兰接口上，不需要额外搭配独立的泄压阀与真空破阀，单台设备就能同时完成超压泄放与负压进气的双向保护功能，在小型化工储槽、水处理罐体、食品饮料暂存罐的管路配套场景中十分常用，能有效避免罐体因正压超压出现鼓胀变形，或是因抽料、降温形成负压被大气压瘪的故障。

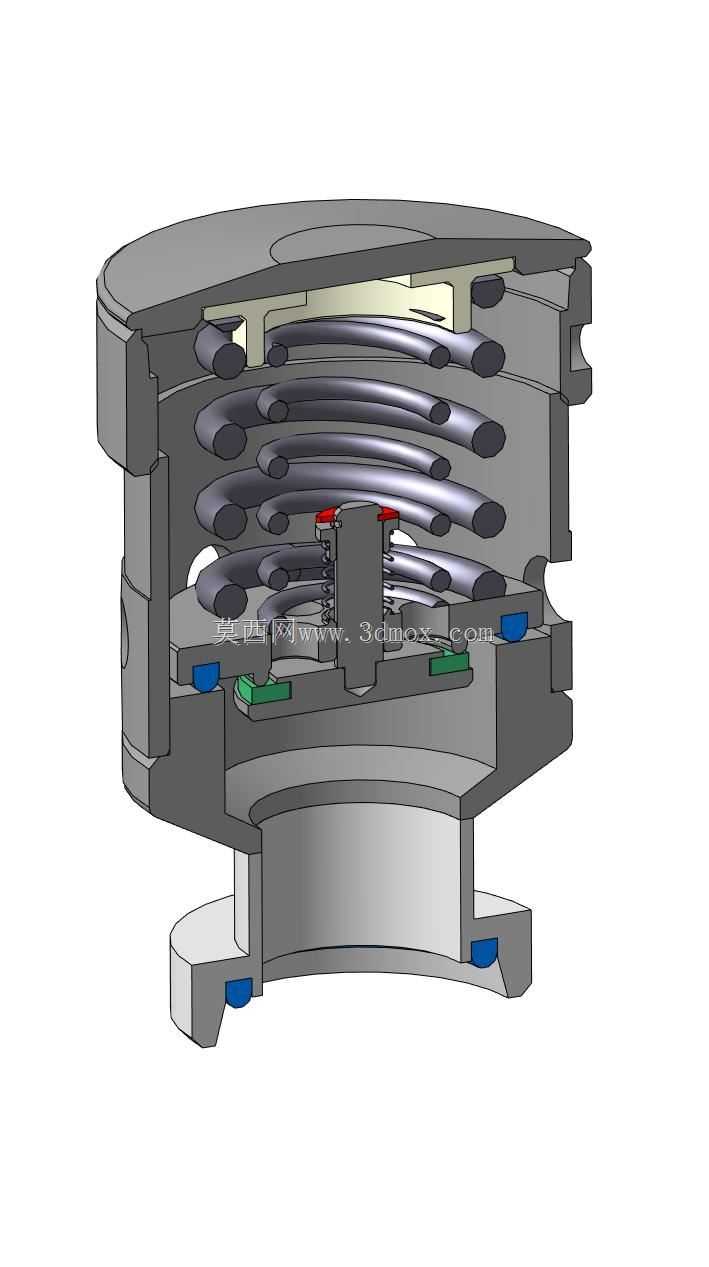

　　从内部结构来看，该阀采用同轴嵌套的弹簧组设计，外层大刚度弹簧对应正压泄放工况，当罐内压力超过设定阈值时，介质压力克服弹簧预紧力推动主阀瓣抬升，多余的介质从阀侧的泄放通道排出，待罐内压力回落至安全区间后，弹簧带动阀瓣复位密封；内层小刚度弹簧对应负压保护工况，当罐内负压达到设定值时，外部大气压克服内层弹簧预紧力推开负压阀瓣，外界空气经阀内通道进入罐内平衡压力，避免罐体出现失稳变形。密封副采用软硬结合的结构，阀座处嵌入耐介质腐蚀的弹性密封件，阀瓣采用金属基体加密封压片的结构，既保证密封面的贴合度，又能耐受介质长期冲刷，减少日常维护的密封更换频次。

　　设计过程中首先明确了DN40通径对应的额定泄放量与负压进气量要求，弹簧参数的匹配是核心环节，正压弹簧的预紧力按照常用储槽的设计压力整定，负压弹簧的预紧力则根据罐体允许的最大负压值计算，两组弹簧同轴布置在阀盖内部的导向腔中，阀瓣配套了同轴导向结构，避免阀瓣动作过程中出现卡滞、偏磨的问题，保证动作的可靠性。阀体采用上下分体式结构，通过法兰边配合紧固件连接，中间设置密封垫片防止外漏，整体结构紧凑，径向尺寸控制在适配DN40法兰安装的范围内，轴向高度也做了优化，不会在罐顶占用过多安装空间，适配多数小型罐体的顶部安装边界要求。

　　安装时直接对接罐顶的DN40标准法兰即可，不需要额外调整内部弹簧预紧力，出厂时已经完成整定压力的调试，日常运维只需要定期检查阀瓣密封面是否有介质残留结垢、弹簧是否出现锈蚀疲劳即可。该阀的流道设计做了圆弧过渡处理，泄放时介质不会直接冲刷弹簧与阀盖内壁，减少气流扰动带来的振动与噪音，负压进气时的流道也设置了简易的防尘结构，避免外界大颗粒杂质随进气进入罐内污染介质。相比分体安装的独立压力阀与真空阀，这种一体式双作用阀减少了罐顶的开孔数量，降低了罐体的泄漏点，同时安装工序更简便，整体配套成本也更低，非常适合容积在1-5立方的小型常压罐体配套使用，在制药、精细化工、民用供水等行业的小型储配设备上有很高的适配性。建模过程中对弹簧的并圈、导向间隙、密封件压缩量都做了1:1的还原，所有配合尺寸都按照机械设计公差要求设定，可直接用于结构校核、安装模拟或是选型参考，阀的进出口连接尺寸符合通用管路法兰标准，不需要额外做适配修改就能对接现有管路系统。
