多规格高度轻触按键电子元件结构

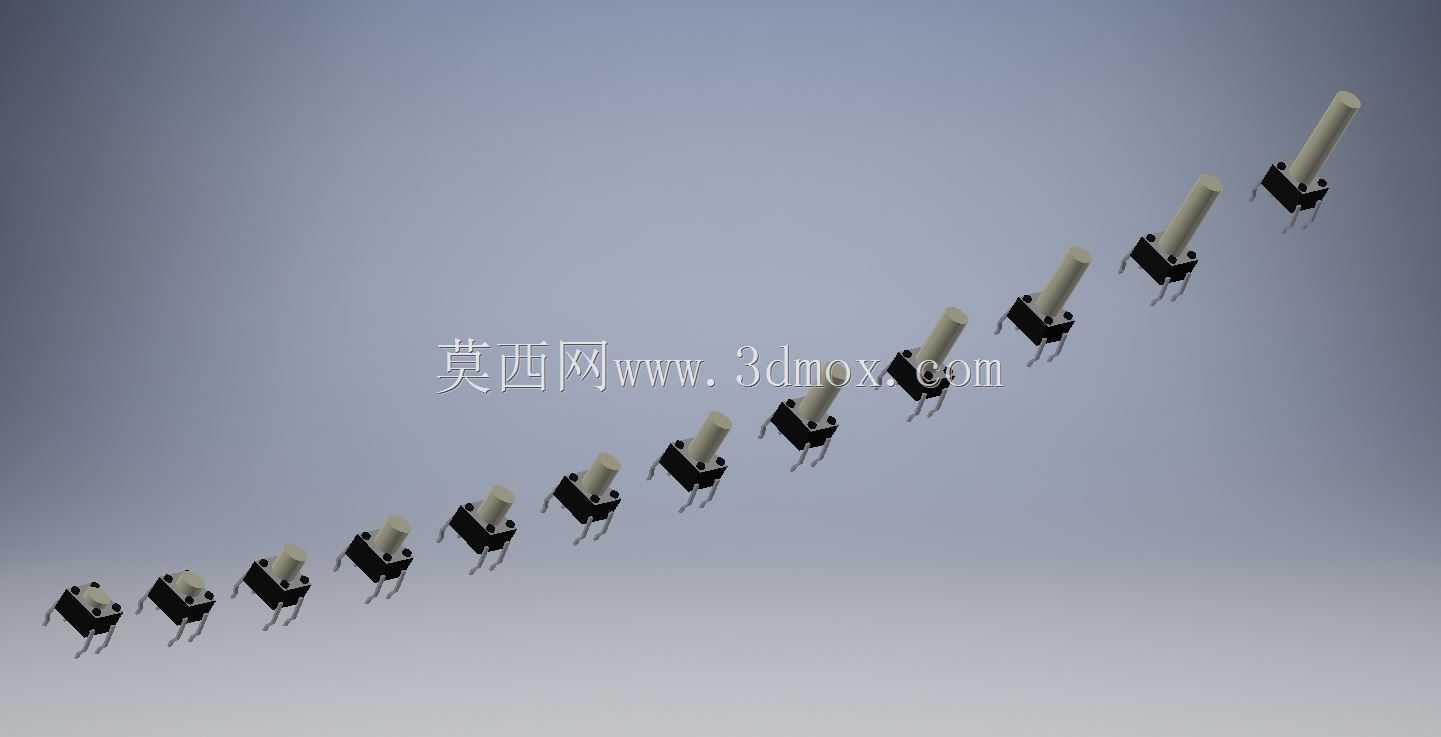

　　做消费电子、工控板卡结构设计的工程师，大概率都在选型时纠结过轻触开关的高度适配问题——不同产品的面板厚度、按键行程预留、内部堆叠空间差异极大，要是选了高度不匹配的型号，要么按键按不动、行程卡滞，要么按键突出面板太多容易误触，甚至会因为安装后受力不对导致开关引脚脱焊、寿命骤降。这次的系列轻触开关结构，覆盖了从4.3毫米到17毫米的全高度段，刚好能解决大部分板卡设计里的按键选型适配痛点。

　　从实际应用场景来说，这类侧插或者直插的轻触开关，用的地方实在太多：手持通讯设备的功能按键、工控终端的操作面板按键、小家电的控制触发键、路由器交换机的复位按键、玩具类产品的触发开关，甚至很多汽车电子的辅助功能按键，都会用到这类结构的触觉开关。不同场景对开关的高度要求完全不一样，比如做薄型手持设备的时候，内部堆叠空间紧张，面板到PCB板的距离只有不到5毫米，就得选4.3毫米左右的低高度型号，按键刚好突出面板0.3到0.5毫米，按下去有清晰的触感反馈，不会因为高度太高占用内部电池或者主板的堆叠空间；要是做带防水硅胶按键套的工控面板，硅胶套本身就有2到3毫米的厚度，加上面板和PCB之间的安装间隙，就得选10毫米以上的高型号，才能保证按键按下去的时候，作用力能准确传递到开关的触发弹片上，不会出现按了没反应的虚位问题。

　　从产品功能特性来看，这类触觉开关的核心是触发时的清晰段落感，也就是常说的“触觉反馈”，设计的时候要保证按压力度在100克力到160克力之间，既不会太轻容易误碰，也不会太重按起来费劲。开关的引脚采用标准的2.54毫米间距直插设计，兼容通用PCB板的孔位设计，不需要额外定制特殊孔位，不管是手工焊接还是波峰焊都能适配。开关的主体部分采用耐高温的PBT材质，过回流焊或者波峰焊的时候不会因为高温变形，顶部的按键柄采用耐磨的POM材质，反复按压不会出现磨损掉屑的问题，内部的弹片采用不锈钢材质，正常使用的触发寿命能达到10万次以上，满足大部分消费电子和工控产品的寿命要求。

　　从设计思路上来说，这个系列的开关做了统一的安装底座尺寸，不管是4.3毫米的低款还是17毫米的高款，底座的长宽尺寸、引脚间距、引脚伸出长度都是完全一致的，这样工程师在做PCB设计的时候，只需要预留统一的安装孔位，后期如果因为结构堆叠调整需要更换不同高度的开关，不需要重新改PCB板的孔位，只需要换对应高度的物料就行，能大幅减少改板的成本和周期。很多新手工程师做设计的时候容易忽略这点，选开关的时候只看高度，不注意底座和引脚的兼容性，后期换物料的时候发现孔位对不上，只能重新打板，既耽误项目进度又增加成本，这种统一安装边界的系列化设计，刚好能规避这类问题。

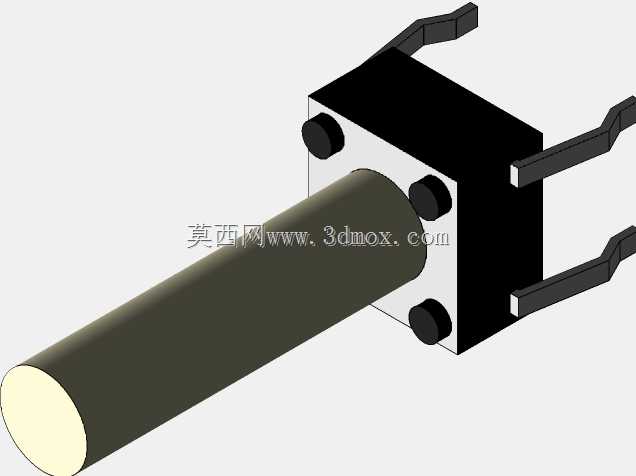

　　说到外形尺寸和安装边界，这个系列开关的底座长宽都是6毫米乘6毫米的标准尺寸，引脚直径0.5毫米，引脚伸出底座底部的长度是2.3毫米，刚好能穿过1.6毫米厚度的标准PCB板，焊接后引脚露出焊盘1毫米左右，保证焊接的可靠性。不同高度的型号，区别只在于顶部按键柄的长度，底座部分的所有尺寸完全一致，安装的时候需要注意，PCB板上开关安装位置的周围3毫米范围内，不要布置高度超过1毫米的元件，避免和开关底座干涉；如果是高款的17毫米型号，按键柄的周围要预留至少1毫米的间隙，保证按键按下去的时候不会和周围的结构件摩擦卡滞。另外要注意，这类开关的触发方向是垂直于PCB板的，安装的时候不要倾斜放置，否则会导致按键受力不均，时间长了会出现弹片偏移、触发失灵的问题。

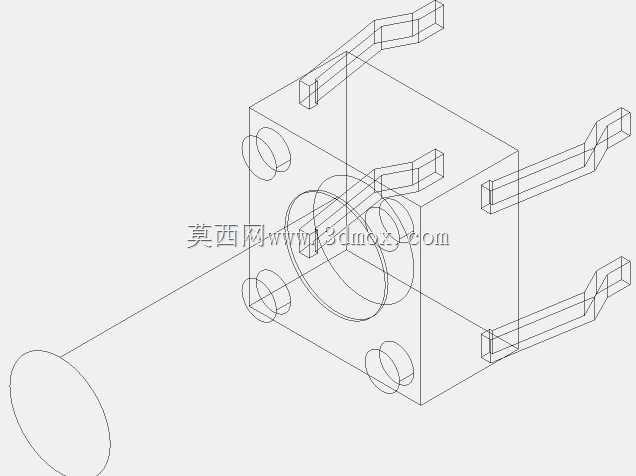

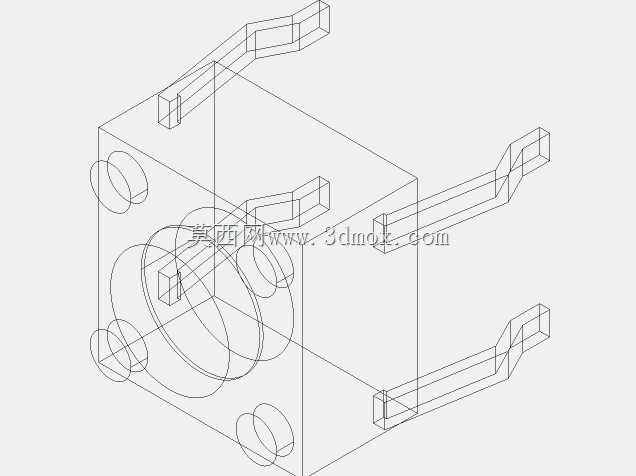

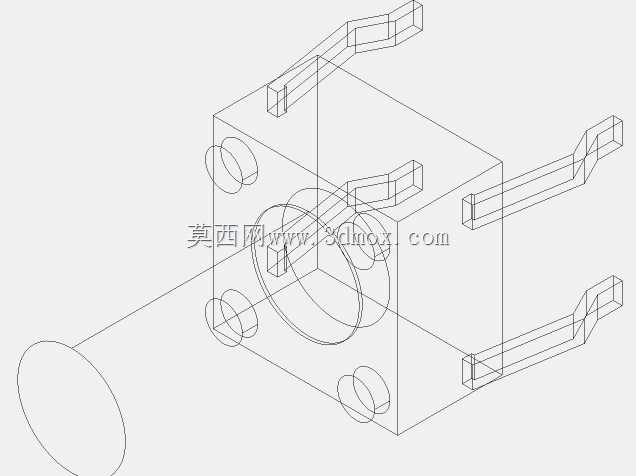

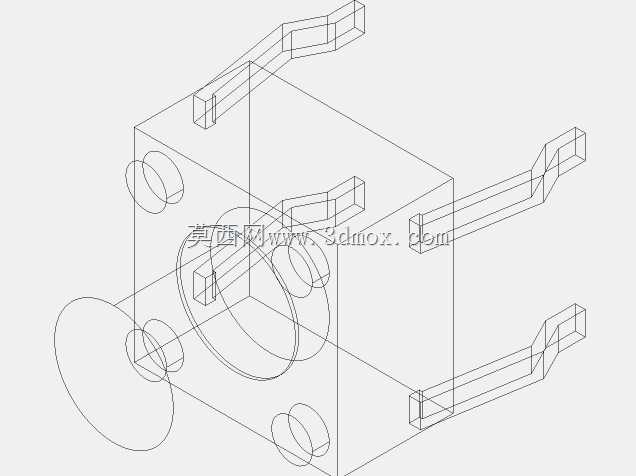

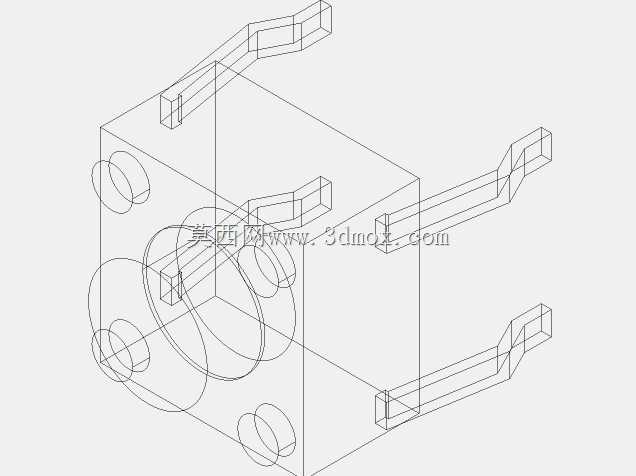

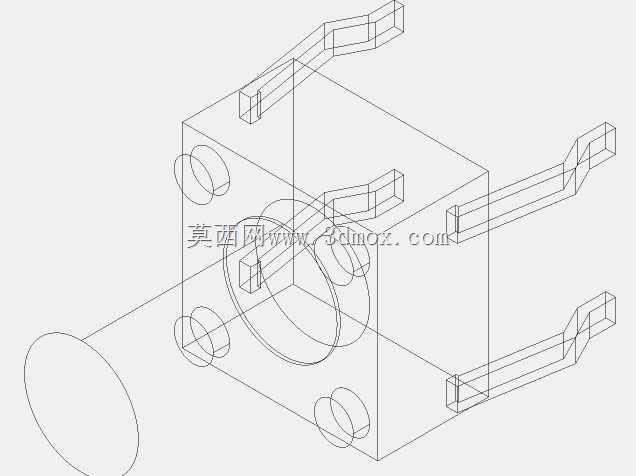

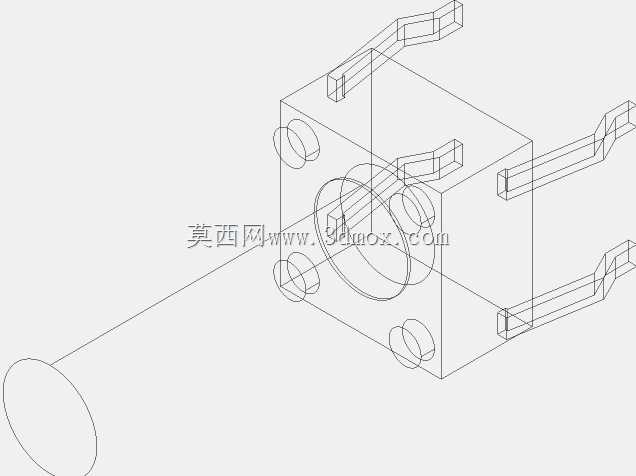

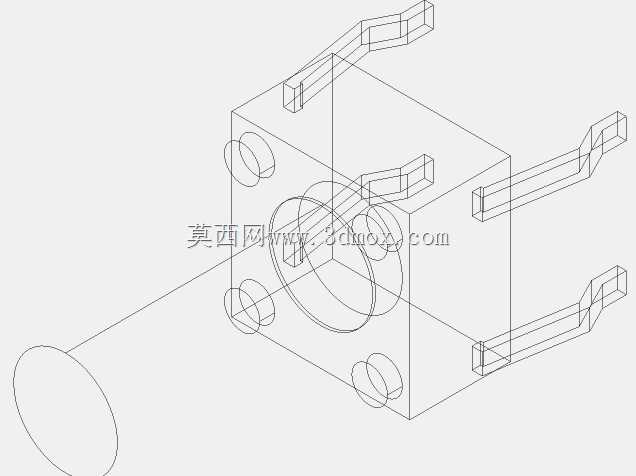

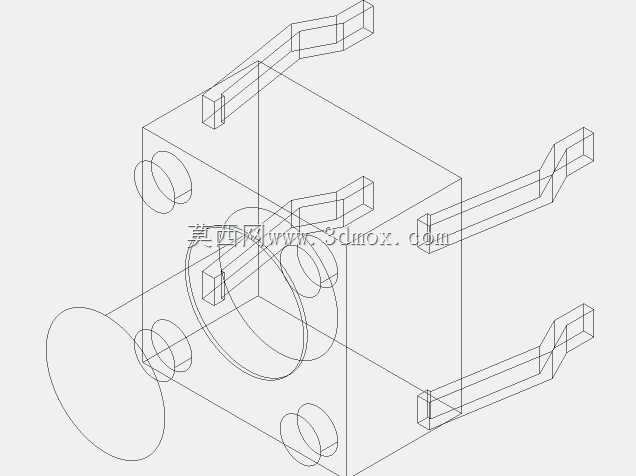

　　很多工程师在建模的时候，容易把轻触开关的模型做的过于简化，要么忽略了引脚的倒角，要么没做按键柄和底座之间的间隙，导致导出结构做干涉检查的时候出现误判，要么后期做装配模拟的时候发现按键按不下去。这个系列的模型还原了开关的所有实际结构细节，包括引脚的焊接倒角、按键柄和底座之间的活动间隙、底座底部的定位凸点，不管是用来做结构堆叠的干涉检查，还是用来做产品的爆炸图渲染、装配工艺模拟，都能直接用，不需要再额外调整结构细节。

　　在实际选型的时候，还要注意搭配的按键帽尺寸，如果是装在设备外壳内部的复位按键，不需要额外装按键帽，直接用开关本身的按键柄就行，这时候选高度的时候要算好外壳复位孔的深度，保证按键柄比外壳外表面低0.2毫米左右，避免用户日常使用的时候误碰到复位键；如果是需要用户经常按的功能键，一般会搭配塑料或者硅胶的按键帽，这时候选开关高度的时候，要把按键帽的厚度、按键帽和外壳之间的间隙都算进去，保证按键按到底的时候，开关能可靠触发，松开的时候按键帽能顺利回弹，不会出现卡键的问题。另外在PCB布局的时候，开关的位置尽量不要布置在板边，避免分板的时候应力传到开关引脚，导致引脚脱焊或者开关内部结构损坏，如果必须布置在板边，要在开关周围加应力释放槽，减少分板时的应力影响。
