Nano SIM卡通讯连接部件三维结构

　　在消费电子、工业通讯终端的结构设计环节，SIM卡类连接部件的尺寸精度直接决定设备通讯功能的可靠性，本次建模的Nano SIM卡结构，是目前智能终端领域应用最广泛的用户身份识别模块载体，覆盖智能手机、便携工控终端、车载通讯模组、智能穿戴设备等多个场景，是设备接入蜂窝通讯网络必不可少的硬件载体。从实际使用场景来看，这类部件需要在极小的安装空间内完成稳定的电路连接，同时要适配终端设备频繁换卡、长期震动、温湿度变化等复杂工况，因此建模过程中对每一处结构边界都做了贴合实际生产的还原。首先看外形与安装边界，该结构严格遵循行业通用的尺寸规范，整体为带切角的薄片状结构，切角设计是防呆结构的核心，能够避免用户安装时出现方向颠倒的问题，

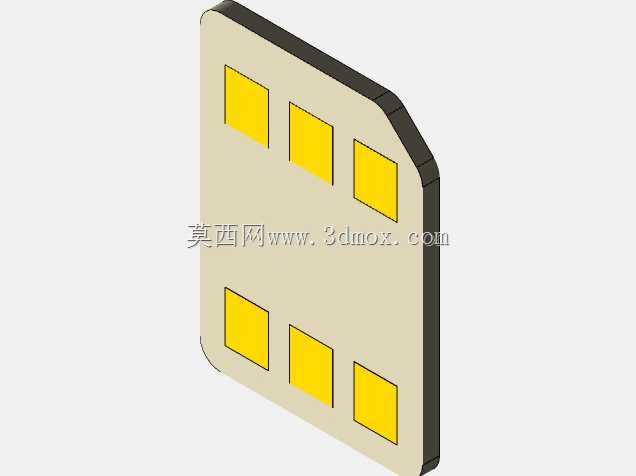

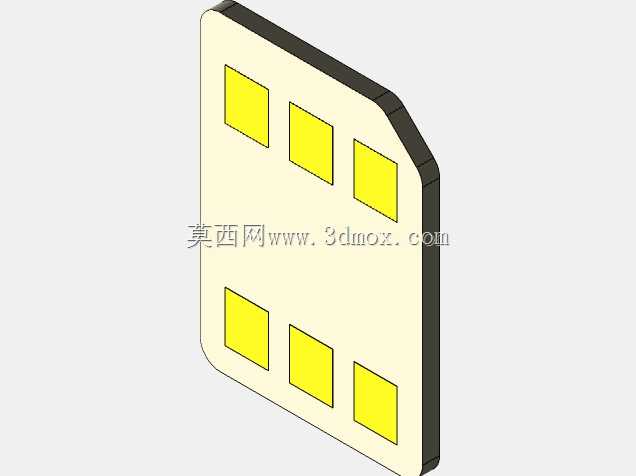

　　杜绝反向插卡导致的触点短路、卡座损坏等故障；整体厚度控制在适配标准Nano SIM卡座的公差范围内，边缘做了微小的倒角处理，既可以减少插卡过程中对卡座弹片的磨损，也能避免卡体边缘毛刺导致的插拔卡滞问题。触点区域的设计是整个部件的功能核心，模型上还原的六个方形金属触点，分别对应电源、数据、时钟、复位、编程电压以及接地信号通路，每个触点的位置、尺寸、间距都严格匹配通用卡座的弹片接触位置，保证插卡后每个触点都能与卡座弹片形成稳定的接触压力，避免出现接触不良导致的掉网、信号识别失败等问题；触点区域的排布避开了卡体的应力集中区域，即使在长期插拔、卡体受轻微挤压变形的情况下，也能保证触点与弹片的接触面积满足信号传输要求。从设计思路上，

　　建模过程中没有做多余的装饰性结构，完全围绕功能实现与装配适配展开：卡体基材部分的结构还原了实际生产中的层压结构特征，边缘的封边结构保证卡体在长期使用过程中不会出现分层、开裂的问题；切角的角度、位置尺寸完全匹配通用卡座的防呆槽设计，哪怕是盲操作插卡也能快速对准方向，降低用户的操作门槛。在实际设备选型与结构适配中，这类SIM卡结构的三维模型可以直接用于卡座的干涉检查，设计终端设备的SIM卡槽结构时，可以直接导入该模型进行插拔行程模拟，验证卡槽开口尺寸、卡座安装位置、弹片压缩量是否在合理范围内，避免开模后出现插卡不顺、卡体无法完全推入、触点对位偏差等问题。对于工业级通讯终端来说，还可以基于该模型拓展防水胶圈、卡托密封结构的设计，

　　保证设备在高湿、多尘的工业环境下，SIM卡连接区域依然能保持稳定的性能。不同于早期的标准SIM、Micro SIM结构，Nano SIM的尺寸更小，对安装空间的占用更低，能够给终端设备内部的电池、主板元器件腾出更多布局空间，这也是目前绝大多数便携智能通讯设备选用该规格的核心原因；建模过程中也充分考虑了不同厂商卡座的公差适配范围，卡体的长宽尺寸取行业通用公差带的中间值，既不会因为尺寸偏大导致插卡过紧，也不会因为尺寸偏小出现卡体在卡座内晃动、触点接触不稳定的问题。另外，卡体的边角弧度设计也做了贴合实际的还原，除了防呆切角之外，其余三个角都做了小半径圆角处理，避免插卡过程中锐角刮伤卡座内部的塑料结构或者弹片镀层，延长卡座的使用寿命。在电路连接可靠性层面，每个触点的边缘都预留了足够的绝缘距离，避免相邻触点之间出现信号串扰，尤其是在高频通讯信号传输过程中，足够的绝缘间距能够减少信号衰减，保证身份识别、网络接入的响应速度。对于结构设计从业者来说，这个模型可以作为通讯类终端结构设计的标准参考件，在做整机堆叠设计时直接调用，不需要反复核对SIM卡的基础尺寸参数，能够大幅提升结构设计的效率，减少因基础尺寸错误导致的设计返工。
