电化学原理O2-A2型氧气检测传感元件

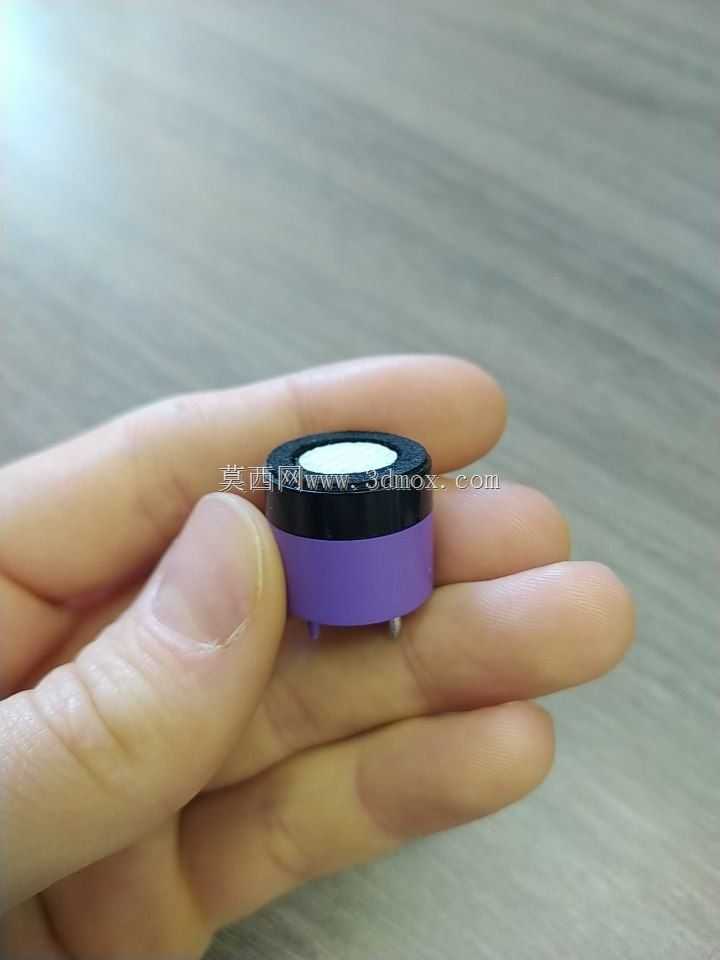

　　这款O2-A2氧传感元件的三维建模，完全依托实物测绘完成，所有外形尺寸、安装点位均来自对市售量产成品的实测校准，能直接适配各类气体检测设备的结构开发需求，省去选型阶段反复核对实物尺寸的冗余工作。在工业安全防护场景中，这类电化学氧传感器是受限空间作业、井下环境监测、化工园区巡检设备的核心检测部件，负责实时采集环境中的氧气浓度数据，当氧含量低于18%或者高于23.5%的安全阈值时，会给后端控制电路传递对应电信号，触发声光报警，避免作业人员出现缺氧窒息或者富氧燃烧的安全风险。在民用与商用场景里，它也被广泛集成在新风系统、地下车库通风控制、农业大棚气体调控、家用燃气报警器配套检测模块中，通过持续监测氧浓度联动通风设备启停，

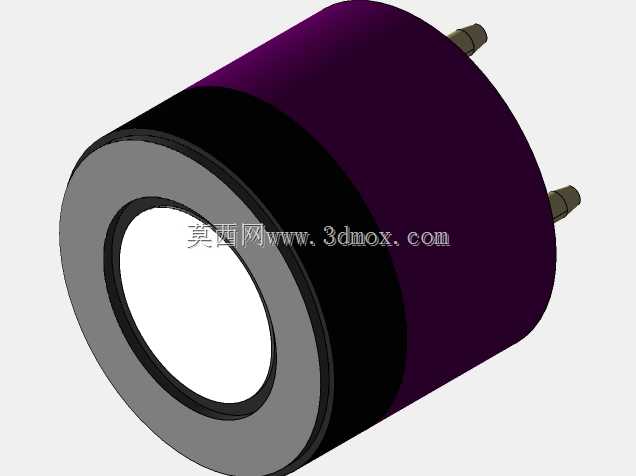

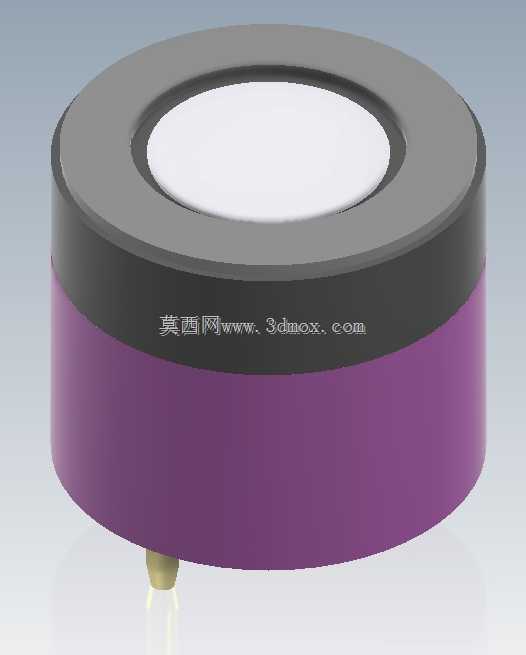

　　维持空间内的气体组分处于适宜区间。从功能特性来看，这款电化学式氧传感器依靠内部电极与氧气的氧化还原反应产生线性电信号，相比传统的顺磁式氧检测元件，它的体积更小、功耗更低，响应速度能满足常规工业检测的实时性要求，常温环境下的检测线性度稳定，不需要复杂的预热流程就能进入工作状态，适合便携式检测设备、固定式在线监测点位的批量部署。建模过程中优先还原了产品的实际安装边界：整体为矮圆柱式外形，上部的白色透气扩散面是气体接触的核心区域，建模时严格保留了扩散面与外壳的台阶高度差，避免结构设计时出现遮挡透气面的问题；中部的黑色密封段是元件与设备安装座配合的密封位，尺寸公差按照实物的过渡配合要求还原，设计安装腔时可以直接参考该段直径做密封槽设计，

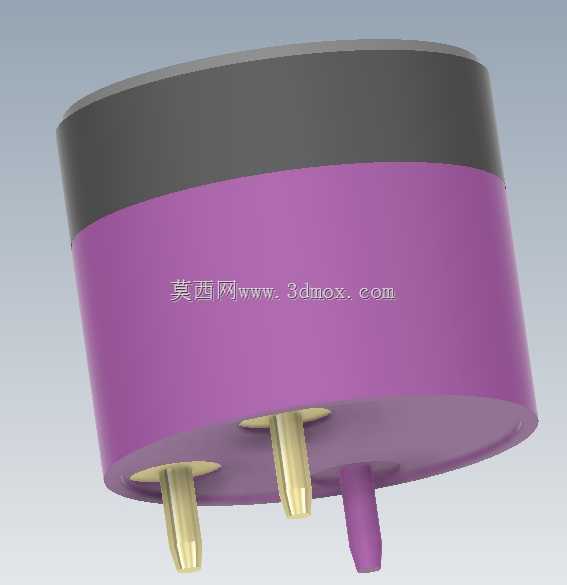

　　搭配O型圈就能实现IP65以上的防护等级；下部紫色的主体外壳是元件的核心腔体，内部封装了电极、电解液与信号处理电路，建模时还原了外壳的最大外径尺寸，能给结构设计预留足够的腔体避让空间；底部伸出的引脚是信号输出与供电引脚，引脚的间距、伸出长度、引脚直径均按照实测值还原，设计PCB板时可以直接匹配引脚位置做焊盘封装，不需要额外调整封装尺寸。在结构设计适配层面，这类圆柱型氧传感器的安装方式通常有两种：一种是从设备面板外侧插入，通过中部的台阶做轴向定位，背部用卡扣或者螺纹压圈固定，适合壁挂式固定检测设备；另一种是直接焊接在PCB板上，依靠引脚的焊接强度固定，适合便携式手持检测仪这类内部空间紧凑的设备。建模时特意还原了外壳表面的防滑纹理细节，

　　方便生产装配时夹持元件完成安装或者焊接操作，同时也标注了引脚的极性定位特征，避免装配时出现引脚接反的问题。对于做气体检测设备开发的结构工程师来说，这个模型可以直接导入装配体中做干涉检查，提前验证安装位周边的结构是否会遮挡透气面、引脚长度是否满足PCB安装的高度要求、密封槽的尺寸是否能匹配元件的密封段直径，大幅缩短样机开发阶段的试错周期，避免因为尺寸核对偏差导致的开模返工问题。在环境适应性设计上，这类氧传感器的工作温度区间通常覆盖-10℃到50℃，建模时还原的外壳壁厚尺寸也和实物一致，结构设计时可以参考该壁厚预留温度形变的补偿间隙，避免高低温环境下外壳膨胀挤压安装位导致密封失效。另外，元件顶部的透气膜是防水透气的关键部件，建模时保留了透气膜的安装台阶，设计防护罩时可以在透气面外侧预留1mm以上的间隙，避免防护罩贴死透气膜导致气体无法扩散进入检测腔体，影响检测精度。
