矩阵横拉杆成型模具型腔三维结构

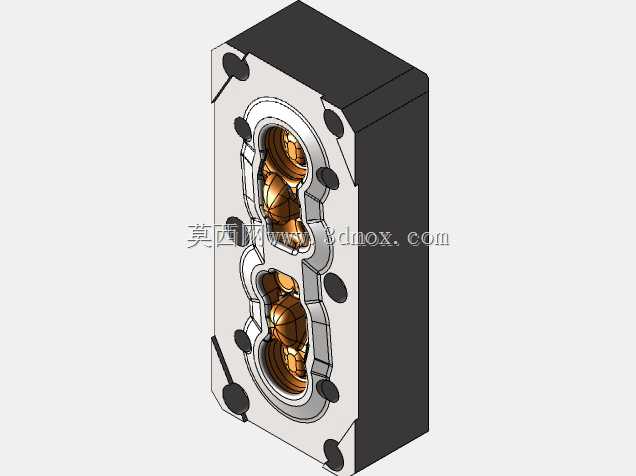

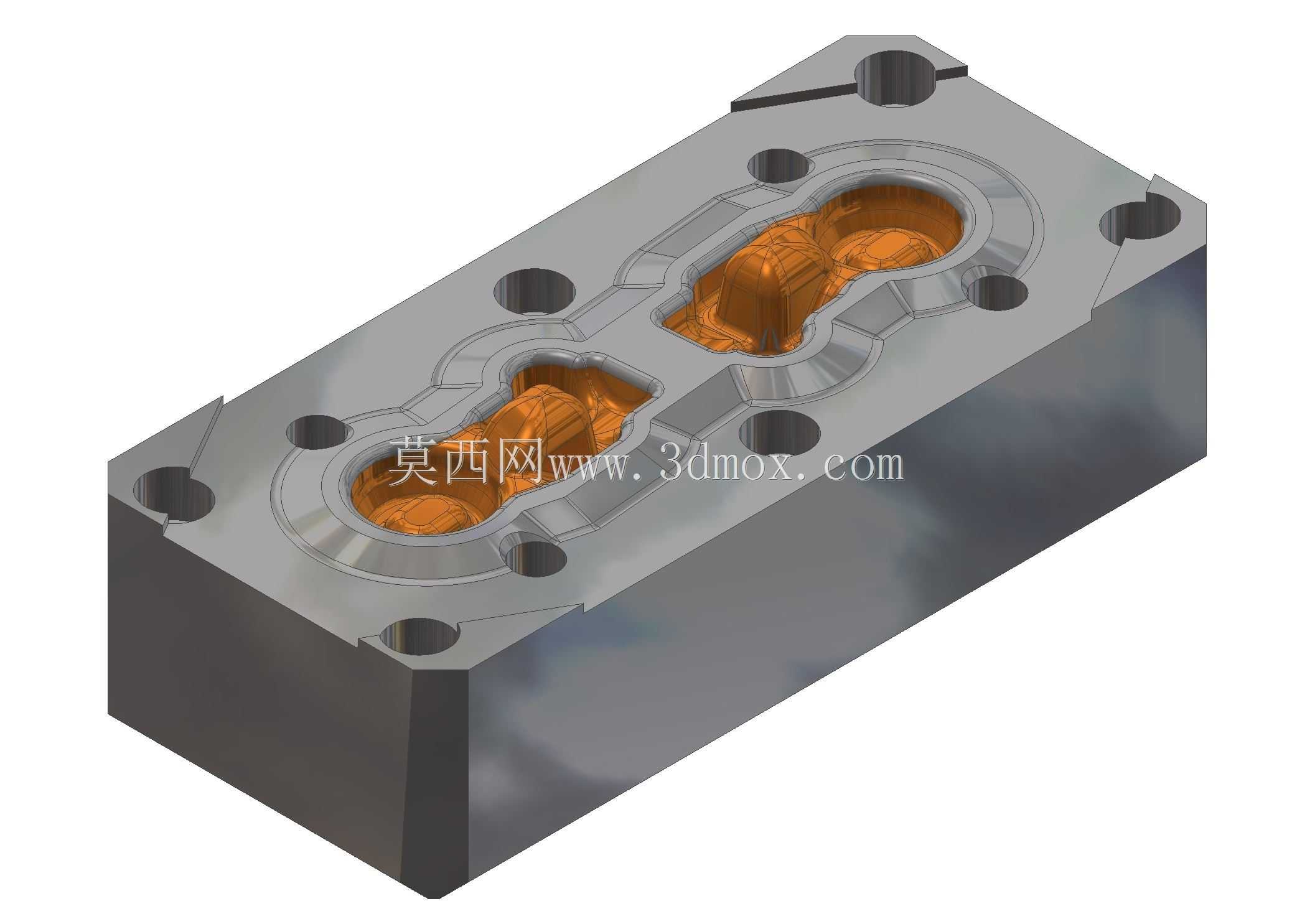

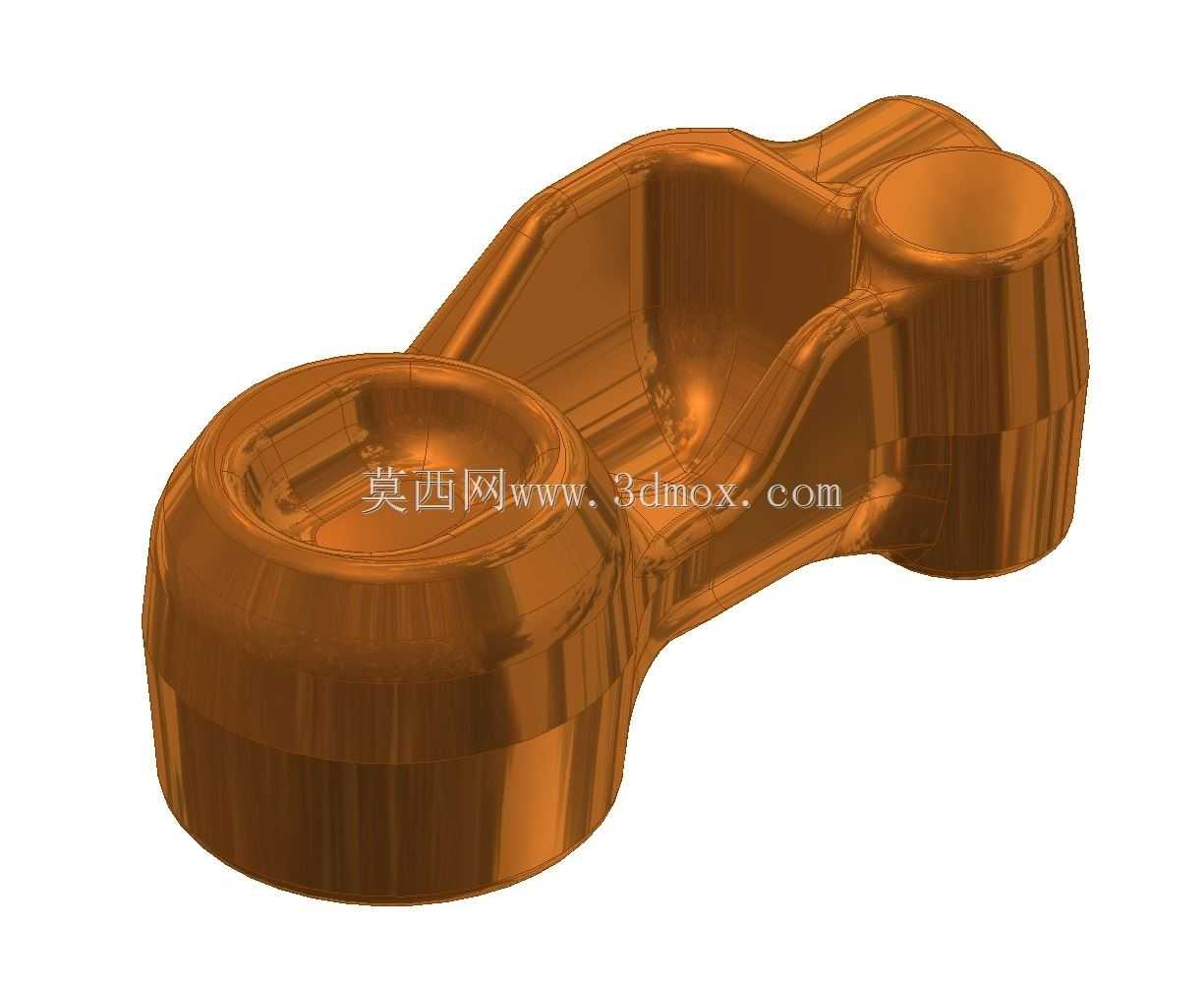

　　这套型腔结构针对矩阵横拉杆的批量成型需求设计，核心服务于通讯配套结构件的精密注塑生产环节，在通讯基站布线、终端设备连接组件的生产场景中，这类横拉杆作为内部连接支撑件，需要兼顾装配定位精度与长期使用的结构强度，对应的成型模具直接决定了成品件的尺寸一致性与成型良率。从结构布局来看，整套型腔采用整体式模仁嵌入标准模架的设计思路，模仁本体选用预硬模具钢加工，外周均匀分布的沉头孔用于模仁与模架的锁紧固定，孔位的位置度公差控制在0.02mm以内，避免合模过程中出现模仁偏移导致的型腔错位。型腔内部的成型面完全匹配横拉杆的外部轮廓，两处对称的成型腔可以一次注塑完成两件横拉杆成品，有效提升单模生产效率，型腔内的曲面区域全部沿脱模方向做了0.

　　5°的脱模斜度，同时在轮廓转折处预留了R0.3的圆角过渡，既避免注塑过程中出现应力集中导致的成品开裂，也能减少脱模时的侧壁拖拽，降低成品表面拉伤的概率。在安装边界上，模仁的外形尺寸适配标准的2030模架，合模时的导柱配合面设置在模仁外周的空置区域，不需要额外对模仁做避让加工，模仁厚度方向预留了5mm的承压余量，合模时承受的注塑压力可以均匀传递到模架支撑板上，避免长期生产出现模仁塌陷变形。冷却水道的布局沿着成型腔的外周环绕布置，水道距离成型面的距离保持在12-15mm区间，既保证冷却效率均匀，避免成品出现收缩变形，也不会因为距离成型面过近导致水道壁受注塑压力影响出现开裂渗漏。浇口位置设置在两个成型腔的中间连接区域，

　　采用侧浇口进料的方式，熔融的塑胶材料可以从中间位置同时向两个型腔填充，填充过程中的流动距离一致，能有效避免两端成品出现填充不足、熔接痕明显的问题，浇口的截面尺寸控制在0.8*2mm，成型后可以快速去除浇口凝料，减少后续修整的工作量。排气槽开设在型腔末端的填充死角位置，槽深控制在0.02mm，既能顺利排出型腔内的空气，避免成品出现烧焦、缺料的缺陷，也不会出现塑胶溢边的问题。这套结构在设计时充分考虑了量产过程中的维护需求，模仁与模架的配合采用间隙配合，更换不同规格的横拉杆成型腔时，只需要拆卸固定螺丝即可快速更换模仁，不需要重新调整整套模具的合模精度，能有效适配多规格小批量的通讯结构件生产需求，日常生产过程中只需要定期检查成型面的磨损情况，对分型面做简单的防锈维护即可保证长期稳定生产。
