隧道穹顶支撑防护结构三维设计

　　在山岭隧道、城市地下管廊以及地下轨道交通的暗挖施工场景中，穹顶结构是承担上部围岩荷载、阻隔松散碎石掉落、构建作业面安全防护边界的核心受力构件，不同于地面建筑的穹顶装饰属性，隧道作业面的穹顶结构需要直接适配开挖断面的弧形轮廓，在初支与二衬施工的间隙为作业人员、掘进设备提供可靠的防护屏障，同时要兼顾构件安装的便捷性，适配隧道内狭窄的作业空间，避免构件尺寸过大导致运输、吊装困难。

　　从结构受力逻辑来看，该穹顶构件采用等曲率弧形面板作为主体承载面，面板的弧度匹配常规6米级开挖断面的顶部轮廓，安装后可与初支喷射混凝土面形成紧密贴合，避免局部悬空导致的应力集中。面板背部设置纵向加劲肋与横向连接耳板，加劲肋沿隧道掘进方向排布，间距控制在400毫米，既可以提升面板的抗冲击能力，抵御爆破后零星飞石的冲击，也能为后续的二衬钢筋绑扎提供临时挂点。连接耳板上预留标准化螺栓孔，可与两侧的侧墙支护构件快速拼接，不需要现场焊接作业，适配隧道内高湿、多粉尘的作业环境，降低现场安装的作业强度。

　　设计过程中首先需要明确安装边界条件：隧道内的运输通道宽度通常不超过2.8米，高度不超过3.2米，因此穹顶构件采用分块式设计，单块构件的宽度控制在2.5米以内，重量控制在人工配合小型机具即可搬运的范围，不需要调用大型吊装设备，适配小断面隧道的作业条件。构件的边缘做圆弧过渡处理，避免安装过程中剐蹭防水板，影响隧道的防水性能；面板表面预留注浆孔位，在初支完成后可通过预留孔进行回填注浆，填充穹顶与围岩之间的空隙，避免后期出现围岩沉降变形。

　　从实际使用场景来看，该穹顶结构不仅适用于新建隧道的开挖支护，也可用于既有隧道的加固改造作业，在既有隧道出现顶部衬砌开裂、掉块的隐患段，可快速拼装该穹顶构件作为临时防护，再开展后续的衬砌修复作业，不需要长时间封闭交通，降低隧道运维对通行的影响。构件的连接节点采用通用化设计，可与不同壁厚的支护拱架匹配，不需要针对不同项目单独定制连接配件，提升了构件的复用性，在周转使用过程中仅需要更换连接螺栓即可重复安装，降低施工措施成本。

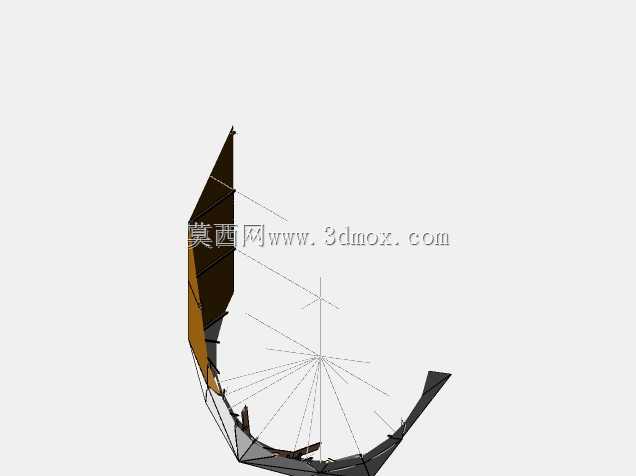

　　建模过程中需要重点控制弧形面的轮廓精度，曲率偏差控制在2毫米以内，避免安装后出现拼接缝隙，导致碎石从缝隙掉落；连接耳板的孔位同轴度需要严格管控，确保相邻构件拼接时螺栓可顺利穿入，减少现场扩孔的工作量。同时要考虑构件的堆叠运输需求，单块构件的背部加劲肋高度统一，堆叠时可平稳叠放，减少运输过程中的构件变形，提升运输效率。在受力验算层面，需要模拟顶部落石的冲击荷载、围岩的均布压力以及施工过程中人员、机具的临时荷载，确保构件在最不利工况下的变形量在允许范围内，不会出现永久变形影响防护性能。
