多通路微型气路控制电磁阀结构设计

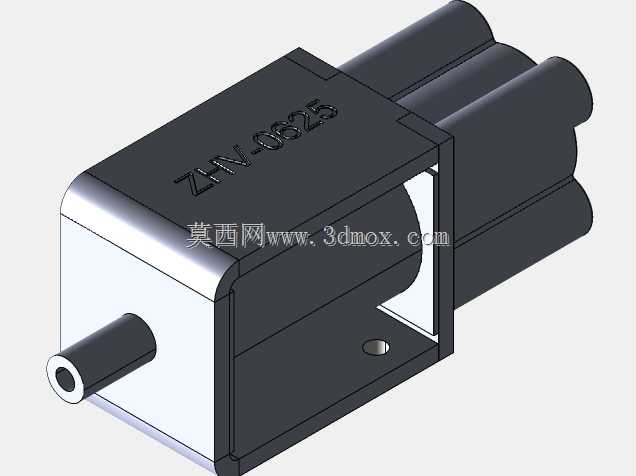

　　这款多通路微型电磁阀主要面向小型气动控制场景设计，常见应用覆盖医疗分析仪器气路切换、小型自动化设备工位气路通断、消费类气动产品的流体通路控制领域，区别于常规大口径工业电磁阀，该产品核心定位是小流量、多通路集成、小安装空间的使用需求，在结构设计阶段优先考虑了密集安装场景下的布局兼容性。从实际功能来看，该阀采用电磁线圈驱动内部阀芯位移，实现不同气路端口之间的通断切换，外露的6个管路接口可同时对接多路气路，单阀即可完成原本需要2-3个常规两通阀才能实现的通路切换逻辑，能够大幅缩减气路板的安装占用面积，对于内部空间紧凑的便携类设备、桌面级小型自动化装置而言，这种集成式多通路设计可以有效减少管路接头数量，降低气路泄漏的风险点。

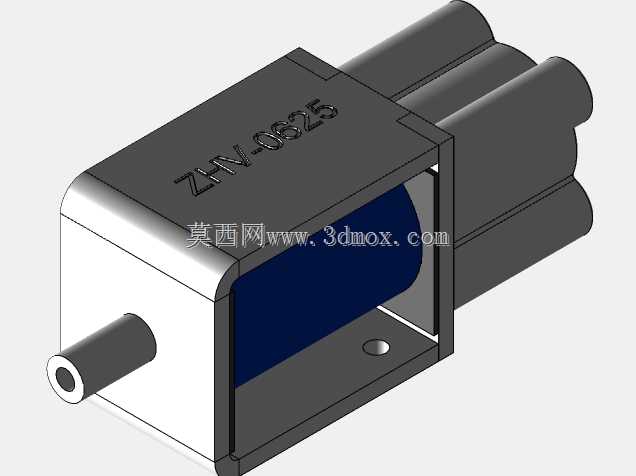

　　设计思路上采用了框架式外壳结构，外壳主体为硬质绝缘材质，既可以对内部的电磁线圈、阀芯组件形成物理防护，也能实现电磁部分与外部安装结构的绝缘隔离，线圈部分封装在框架内部，仅预留接线端位置，避免日常使用过程中灰尘、凝露对线圈绝缘性能造成影响；阀芯与管路接口部分采用同轴线布局，接口统一朝向同一侧伸出，方便安装时统一排布气管，减少管路弯折带来的气阻变化。外形尺寸方面，整体为长方体构型，主体长宽高控制在小型化区间，所有管路接口的中心距做了等距设计，适配市面上常规的快插气管接头规格，安装时不需要额外定制非标接头，接口伸出长度预留了足够的接头插拔操作空间，不会因为相邻接口间距过小导致气管安装时互相干涉；安装边界上，阀体外壳的侧面预留了平整安装面，

　　可通过侧面锁付螺丝或者支架卡扣的方式固定在安装基板上，固定孔位的位置避开了内部线圈与阀芯的运动区域，锁付螺丝时不会穿透壳体损伤内部元件，同时阀体与周边其他元件的安全间隙只需要预留3mm以上即可满足散热与安装操作需求，不需要额外留出大尺寸的维护空间。从结构细节来看，管路接口采用等径设计，所有通路的通径保持一致，气路流量均匀性更好，不会出现不同通路流量偏差过大的问题；内部阀芯采用密封性能优异的耐磨材质，长期往复动作下的密封寿命可以满足常规工业场景的使用频次要求，线圈的工作温升控制在安全区间，连续通电状态下外壳温度不会超过绝缘材质的耐温阈值，避免长期高温工作导致外壳变形或者密封件老化加速。在实际选型适配过程中，

　　这类多通路微型电磁阀尤其适合气路点位多、单路流量需求不大的设备，比如小型生化分析仪的试剂气路切换、桌面型点胶设备的真空与正压通路切换、小型气动执行器的方向控制等场景，相比分散布置多个单通路电磁阀，集成式结构的气路走线更简洁，故障排查时的点位也更集中，日常维护只需要检查对应阀组的接线与管路状态即可，不需要在密集的分散阀件中逐一排查问题。建模过程中对所有接口的配合公差做了预留，管路接口的外径尺寸按照快插接头的配合公差带设计，实际生产时不需要二次加工即可直接装配标准接头，外壳的拼接缝隙做了错位止口设计，既可以提升壳体的拼接强度，也能减少外部灰尘从拼接缝隙进入阀体内部的概率，内部线圈的固定位置做了限位筋设计，装配时线圈可以直接卡入限位位置，不需要额外打胶固定，提升装配效率的同时也避免长期使用过程中线圈移位导致的阀芯动作卡滞问题。
