快换式精密钻孔定位工装结构设计

　　在批量机加工的钻孔工序里，孔位精度的一致性、单件装夹的辅助时长，一直是制约小五金、结构件加工效率的核心痛点，这套钻模结构就是针对中小规格板类、带凸台结构零件的钻孔工序开发的专用定位工装，适配台式钻床、小型立式加工中心的钻孔、铰孔工位，能在不依赖操作者反复划线找正的前提下，把单批次零件的孔位位置度公差稳定控制在0.05mm以内，彻底规避手工划线带来的人为误差，也能减少钻头入钻时的滑移偏摆，延长小直径钻头的使用寿命。

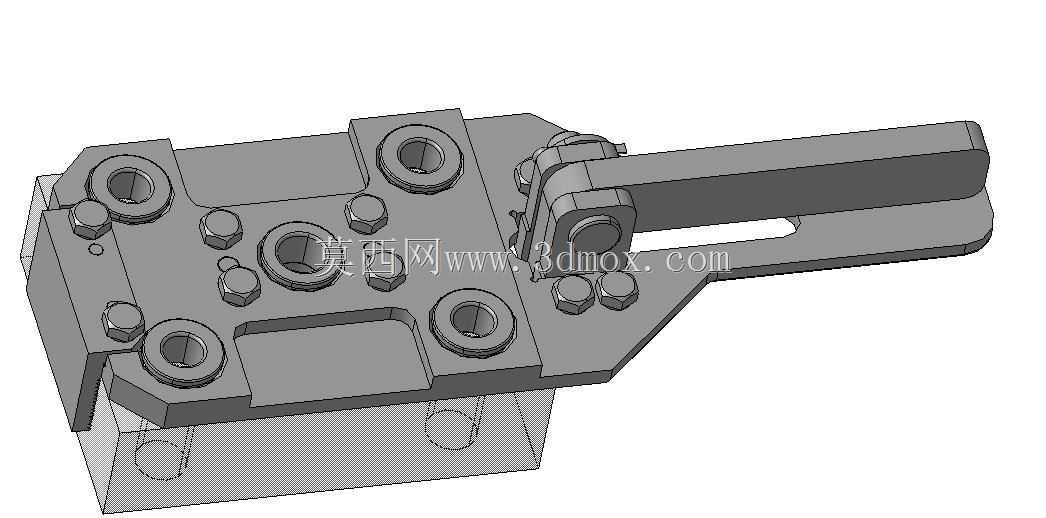

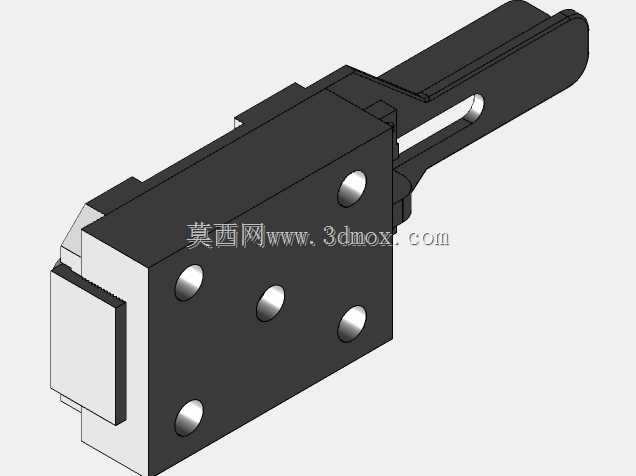

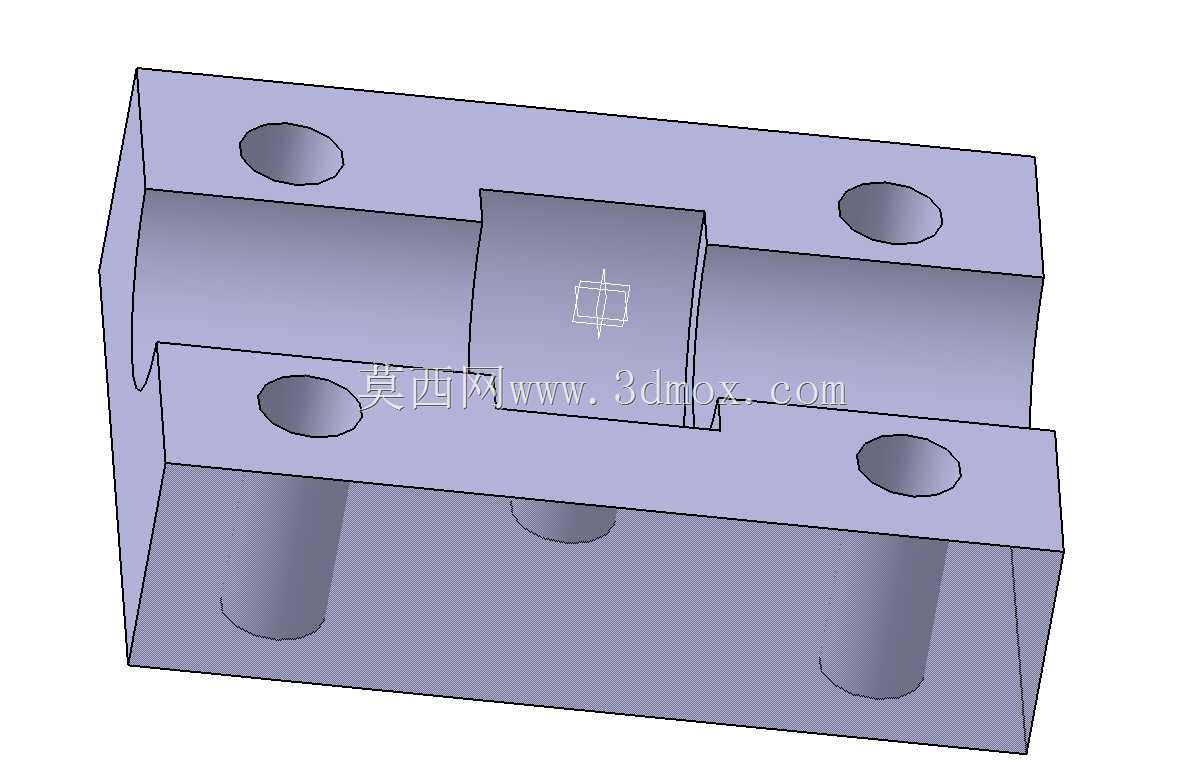

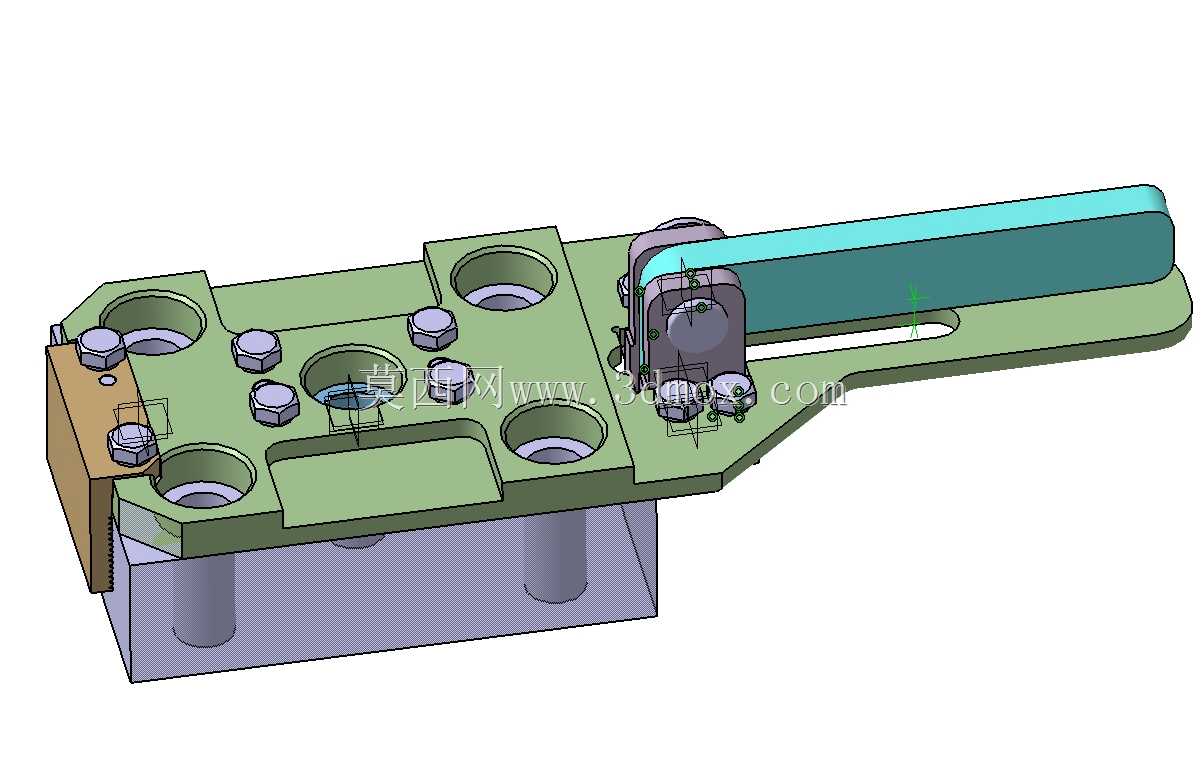

　　从结构布局来看，整套工装分为基体定位座、快换钻模板、夹紧压臂三个核心模块，底部的定位座采用灰铸铁材质做时效处理，底面磨平作为安装基准，可直接通过T型螺栓固定在钻床工作台面，也可配套专用垫板适配不同行程的钻床设备，安装时仅需要打表找正定位座上的两个基准销孔，就能完成整套工装的坐标系对齐，后续更换同系列不同孔位的钻模板时，不需要重新找正工装基准，单次换型时间能控制在2分钟以内。定位座上预留的四个沉头安装孔，孔位间距适配国内通用的台式钻床T型槽间距，不需要额外加工过渡连接板，降低现场适配改造成本。

　　上部的钻模板采用合金工具钢淬火处理，硬度控制在HRC58-62，所有钻套孔采用坐标镗床一次装夹加工完成，保证孔位之间的相对位置精度，钻套与模板孔采用过盈配合，可根据加工孔径更换对应内径的快换钻套，适配不同直径的钻头、铰刀通过，钻套端面比钻模板下表面突出0.2mm，加工时能直接贴合工件表面，既可以起到入钻导向的作用，也能阻挡钻削过程中的切屑飞溅到定位基准面，避免切屑垫在工件与定位面之间造成的尺寸超差。钻模板上预留的六个内六角螺栓安装孔，采用沉头结构设计，螺栓锁紧后端面不高出钻模板上表面，不会干涉钻床主轴的下行行程，也避免排屑过程中切屑缠绕在螺栓头部。

　　侧面的夹紧压臂采用偏心轮式快速夹紧结构，不需要额外使用扳手锁紧，操作者扳动压臂手柄就能在1秒内完成工件的压紧与松开，压臂的压紧头镶嵌聚氨酯软垫，压紧时不会刮伤工件的已加工表面，压臂的行程预留了3mm的调节余量，可适配厚度在8-15mm之间的同系列不同厚度工件，不需要额外调整夹紧机构的安装位置。压臂的转轴采用不锈钢材质，配合自润滑铜套，长期反复使用也不会出现卡滞、磨损松旷的问题，适合车间批量生产的高频次操作场景。

　　在实际应用场景中，这套钻模特别适配通讯结构件、小型五金连接件、电子设备安装支架这类需要加工多个平行孔系的零件，加工时操作者只需要将工件毛坯靠紧定位座上的两个定位挡边，扳动夹紧压臂锁紧工件，就可以直接启动钻床进给，不需要每一件都划线、打样冲眼，单工序的装夹辅助时间能缩短70%以上，同时因为有钻套的导向，即使是入职不满3个月的新操作员工，也能加工出符合精度要求的孔位，降低对操作者技能等级的依赖。

　　设计过程中特意在钻模板与定位座之间预留了12mm的排屑空间，钻削产生的铁屑可以顺着斜面自动滑落，不会堆积在定位面上影响后续工件的装夹精度，每次换件只需要用毛刷简单扫过定位面即可，不需要频繁清理堆积的切屑。定位座底部的两个支撑柱采用等高磨加工，保证整套工装放置在工作台面时的水平度，支撑柱内部预留了减重孔，在保证结构刚性的前提下降低整套工装的重量，方便车间内不同工位之间的转运调整。

　　从安装边界尺寸来看，整套工装的最大外轮廓长度为210mm，宽度为120mm，压臂抬起时的最大高度为135mm，压下后的工作高度为95mm，适配主轴行程不小于100mm的台式钻床、立式钻床使用，安装时工作台面需要预留至少250mm×150mm的平整安装空间，工装重心落在安装面的几何中心位置，即使高速钻削也不会出现振动、移位的问题。针对需要加工沉孔、倒角的工序，只需要更换对应长度的钻套，就能直接在这套工装上完成多工序加工，不需要二次装夹找正，进一步压缩零件的周转等待时间。

　　结构细节上，钻模板上的每个钻套孔旁边都预留了微小的斜面缺口，方便钻削时的切削液顺着缺口流入切削区域，起到冷却钻头、冲排切屑的作用，避免钻头过热烧蚀。夹紧机构的偏心轮做了圆角钝化处理，操作时不会划伤操作者的手部，所有外露的棱边都做了C1倒角，符合车间工装的安全设计要求。整套结构没有采用复杂的非标定制零件，所有紧固件、铜套、钻套都采用国标通用件，后期维护更换时不需要单独加工配件，降低工装的全生命周期使用成本。
