六针磁吸式快插连接接头结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:632172
  • 六针磁吸式快插连接接头结构设计
  • 六针磁吸式快插连接接头结构设计
  • 六针磁吸式快插连接接头结构设计
  • 六针磁吸式快插连接接头结构设计
  • 六针磁吸式快插连接接头结构设计
  • 六针磁吸式快插连接接头结构设计
  • 六针磁吸式快插连接接头结构设计

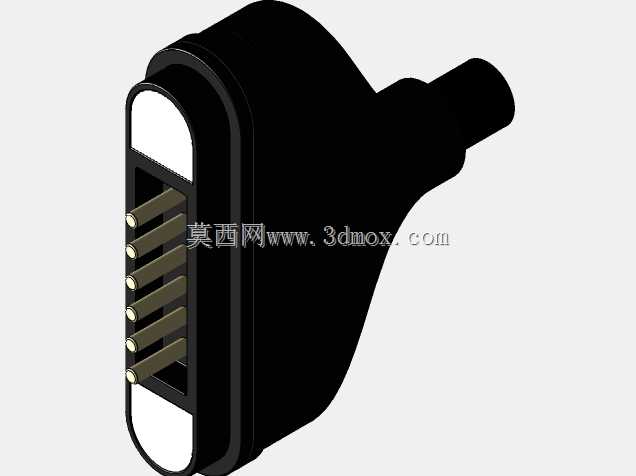

  做消费电子和小型通讯设备结构设计的同行,大概率都碰到过频繁插拔导致接口松旷、针脚歪折的问题,尤其是需要经常拆装的小型外接模块、穿戴设备充电通讯接口、便携检测设备的信号接驳端,传统插拔式公母头用久了要么插紧了拔不下来,要么松了接触不良,这款六针磁吸接头就是针对这类痛点做的结构方案。从实际使用场景来看,这类接头大多用在需要快速对位、频繁拆装的低压小电流信号传输场景,比如小型便携检测设备的外接传感模块、消费电子的磁吸充电兼数据传输接口、小型通讯终端的快拆扩展坞接驳端,相比传统硬插拔接头,它不需要精准对准针脚孔位,靠磁体的吸附力就能自动导正对位,哪怕对位偏差在1-2mm范围内,磁吸力也能把接头拉到正确贴合位置,单手就能完成对接操作,

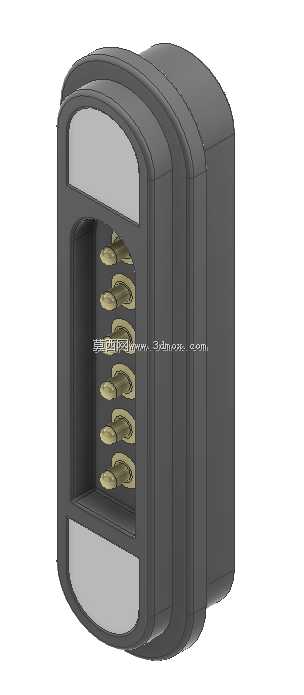

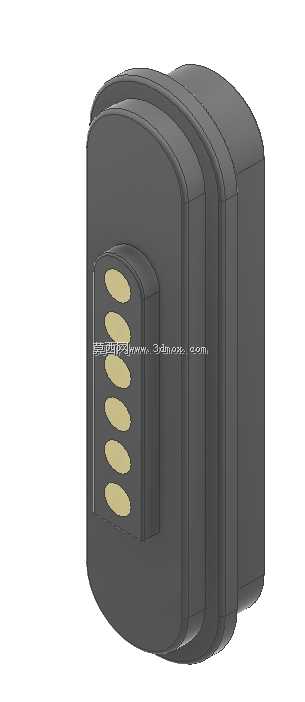

  在戴手套操作、视线受阻的设备维护场景下,操作便利性提升非常明显。从结构设计逻辑来看,这款接头采用了外壳包覆+内置磁体+插针凸台的分层结构,外层的黑色绝缘壳体采用耐温工程塑料材质,既做结构支撑也做电气绝缘,壳体的曲面过渡是按照手持插拔的施力角度做的修型,对接时手指捏持的位置刚好是壳体最宽的平面段,不会因为曲面打滑导致施力偏移。接头内部的磁体嵌装在壳体内部的定位槽里,和端面保持0.3mm的壁厚距离,避免磁体直接暴露在外部受潮氧化,同时磁体的吸附面和插针端面预留了0.1mm的高度差,当两个接头靠近时,磁体先产生吸附力把两个接头拉合,直到插针完全接触到对侧的接触片,这个高度差设计能避免插针在磁吸对位过程中直接磕碰对侧端面,

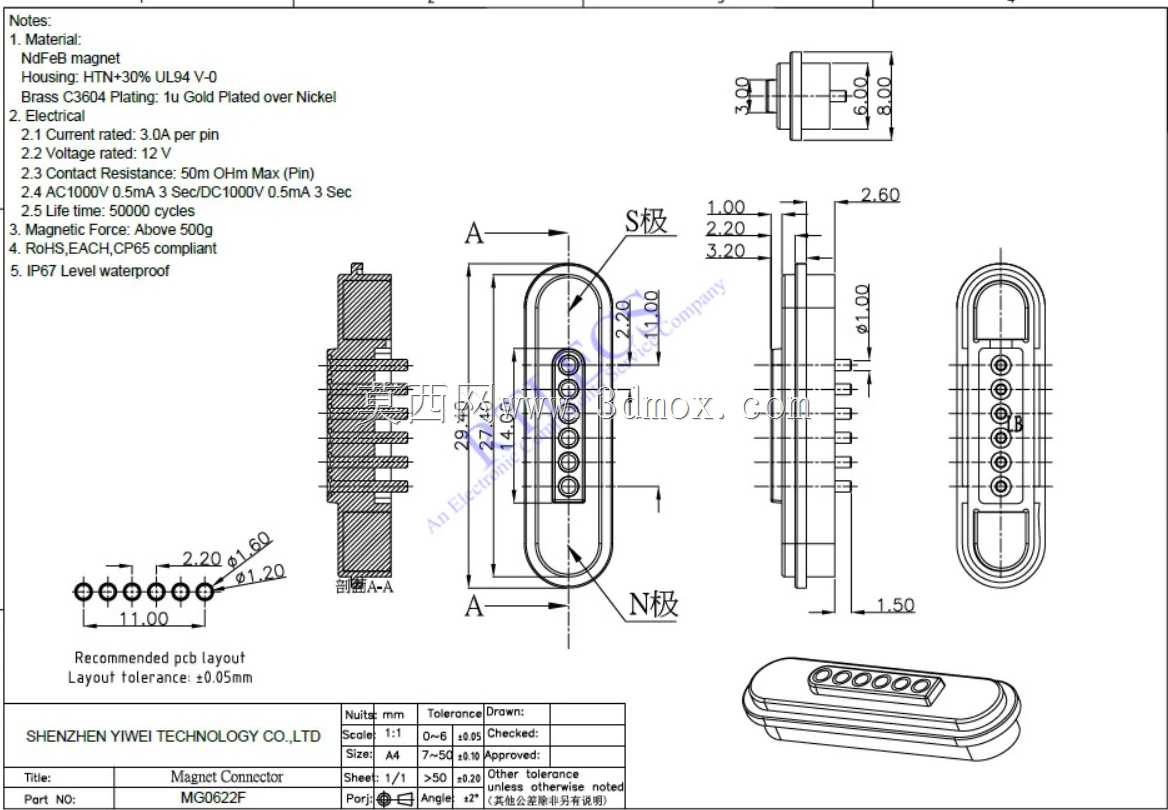

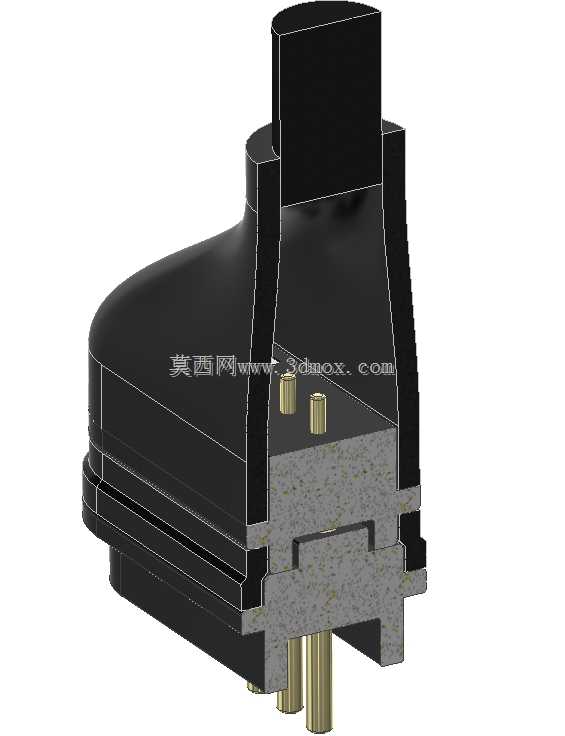

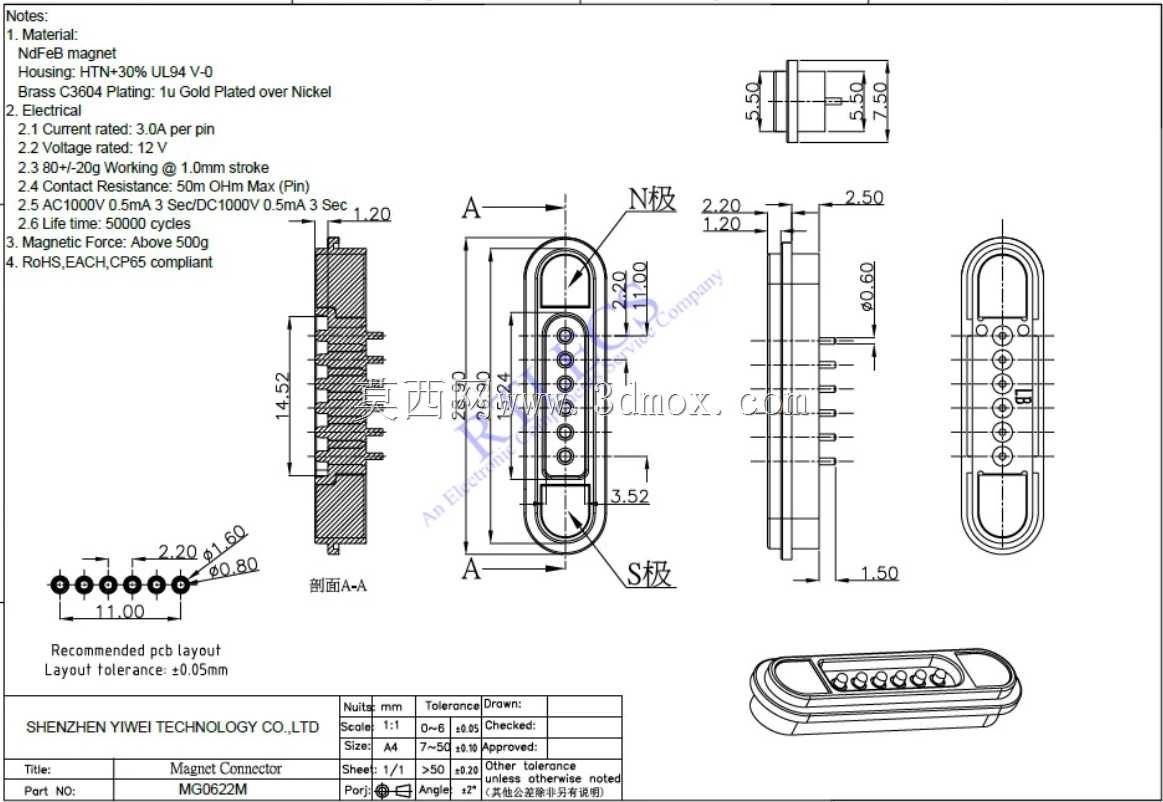

  减少针脚变形的概率。六根信号插针采用黄铜镀金材质,排布在接头端面的中心区域,插针根部做了台阶定位结构,压装到壳体内部的固定孔里之后,台阶面抵靠在壳体内壁的限位台上,不会因为反复对接的推力导致插针后退松脱,插针的伸出长度控制在1.2mm,既保证足够的接触压力,也不会因为伸出过长在侧向受力时容易弯折。接头尾部的插脚是用来焊接在PCB板上的直插结构,两个定位柱的间距按照常规2.54mm网格的PCB孔位设计,安装时先把定位柱插进PCB的定位孔里,再把三个焊接引脚焊在对应的焊盘上,定位柱和PCB孔采用小间隙配合,焊接时不会出现接头歪斜的问题。安装边界方面,这款接头的主体最大外径是14mm,对接方向的总高度是18mm,

  尾部插脚伸出PCB安装面的长度是3.2mm,在PCB上布局时,接头周边需要预留至少2mm的操作空间,方便磁吸对接时手指有足够的捏持位置,同时接头周边3mm范围内不要布置高度超过5mm的元器件,避免对接时和对侧接头产生干涉。密封设计上,壳体的合模缝采用超声波焊接工艺,焊接溢料槽开在壳体内部,外表面看不到焊接飞边,日常使用中泼溅的液体不会从合模缝渗到内部接触插针,满足基础的生活防水要求。实际选型使用时需要注意,这款接头的磁体吸附力大概在8N左右,能承受常规的线缆拖拽拉力,但如果是用在有强振动的设备上,需要额外增加卡扣辅助固定,避免振动导致磁体松脱接触不良;插针的额定电流是1A每针,适合传输信号或者小电流供电,不能用在大电流供电回路里。建模过程中,所有的配合面都做了拔模斜度处理,壳体的外表面拔模斜度是1.5度,内部磁体安装槽的拔模斜度是1度,既满足注塑生产的脱模要求,也不会影响零件的装配精度,插针的固定孔和插针采用过盈0.02mm的配合,压装后不需要额外打胶固定就能满足拉拔力要求。
