PCB板载卧式HDMI接口连接器结构

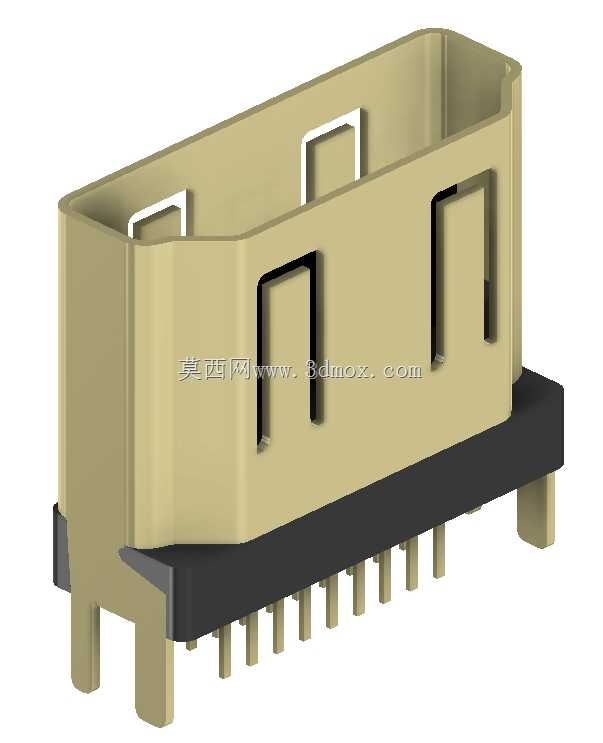

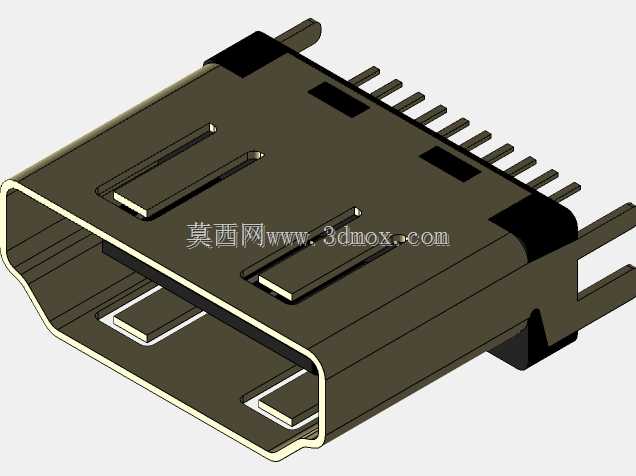

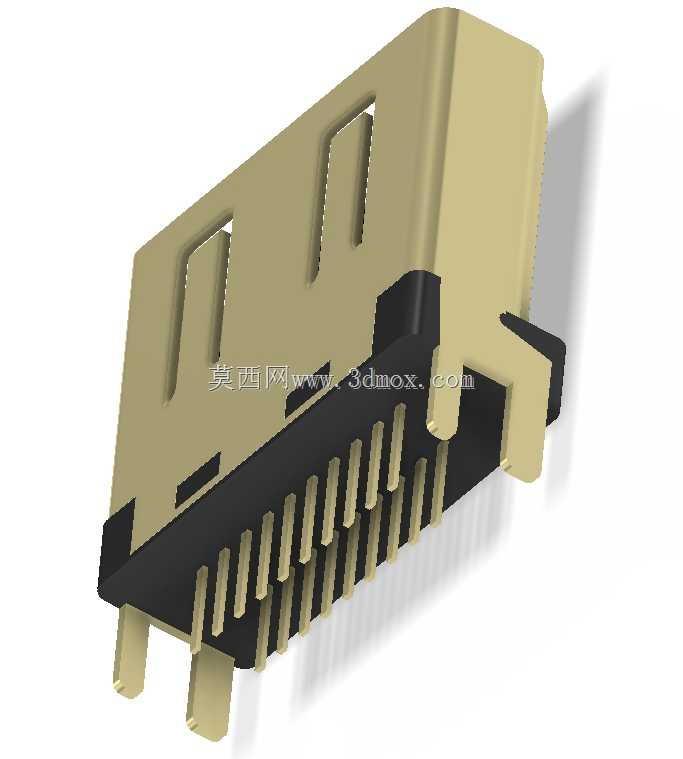

　　日常做消费类电子、工控显示类设备的PCB布局时，板载HDMI接口的选型和结构适配一直是结构工程师需要重点核对的环节，这个接口模型还原的是常用的沉板式卧式HDMI母座结构，适配常规19针HDMI信号传输规范，可同时覆盖通孔插装与表面贴装两种PCB安装场景，能满足不同生产线的焊接工艺需求。从实际应用场景来看，这类接口广泛用在迷你主机、工控显示屏、嵌入式开发板、便携显示终端、机顶盒这类设备的主板上，作为高清音视频信号的传输接驳端口，承担外部HDMI线材与设备内部电路的信号连通作用，日常使用中需要承受反复插拔的力学载荷，同时要保证信号传输的屏蔽完整性，避免外界电磁干扰影响高清信号的传输稳定性。从功能特性上看，

　　这个接口的金属外壳部分采用一体化冲压折弯结构，外壳上预留的两个方形弹片卡扣，一方面是在公头插入时提供卡持力，避免线材受拉扯时出现松脱断连的问题，另一方面金属外壳整体与PCB板上的接地焊盘连通，形成完整的电磁屏蔽腔体，将内部针脚的信号传输区域完全包裹，降低高速信号传输时的电磁辐射泄露，同时也能阻隔外界电磁干扰侵入信号链路。接口底部的黑色塑胶基座采用耐高温注塑材质，能够适配波峰焊、回流焊的高温加工环境，不会在焊接过程中出现形变、针脚移位的问题，基座上排布的19根信号针脚按照HDMI规范的针脚定义等距排布，针脚的伸出长度经过校准，无论是通孔插装版本的长针脚穿过PCB焊盘焊接，还是表面贴装版本的短针脚与PCB表贴焊盘对齐，

　　都能保证焊接后的连接可靠性，不会出现虚焊、连焊的工艺问题。从设计思路上还原时，首先要确认接口的安装定位基准，接口底部的两个固定插脚是主要的定位结构，在PCB Layout时需要对应开设定位孔，插脚穿过PCB后焊接固定，承担接口的主要力学载荷，避免插拔时的作用力直接作用在信号针脚上，导致针脚脱焊断裂。外壳部分的折弯圆角、卡扣的回弹角度都按照实际量产零件的参数还原，卡扣的翘起高度经过测算，公头插入时的插拔力控制在常规使用的合理区间，既不会因为插拔过紧导致使用不便，也不会因为过松导致线材容易脱落。接口的外形尺寸完全遵循HDMI协会的标准规范，接口内部的插接腔尺寸公差控制在合理范围，保证所有符合规范的HDMI公头都能顺利插入，

　　不会出现插不进或者旷量过大的问题。安装边界方面，这个卧式沉板结构的接口，在PCB上安装时需要预留对应的沉板深度，保证接口的插接端面与设备外壳的开口齐平，不会出现接口内陷或者突出外壳过多的问题，接口周围的PCB区域需要预留足够的焊接操作空间，同时要避开其他高大元器件的布置区域，避免公头插入时与周边元器件产生干涉。接口的针脚焊盘间距按照信号阻抗要求设计，保证高速差分信号的阻抗匹配，减少信号传输过程中的回波损耗，满足高清视频信号的长距离稳定传输需求。另外，接口两侧的固定脚除了焊接固定之外，部分场景下还可以增加固定胶点，进一步提升接口的抗拉扯能力，适合在一些需要频繁插拔、使用环境振动较大的工控场景下使用。整个结构的建模过程中，对塑胶基座的卡槽、金属外壳的卡点、针脚的固定结构都做了还原，能够直接用于PCB布局的干涉检查、设备外壳的开口设计、装配工艺的模拟验证，帮助结构工程师在设计阶段就提前核对接口与周边结构的适配性，减少开模、试产阶段的设计变更问题。
