集成开关保险丝的IEC品字电源输入插座

　　这类集成式电源输入组件，在桌面型工业控制设备、小型测试仪器、桌面3D打印设备、商用小型厨电、外置式电源适配器壳体上的应用覆盖率极高，相比单独采购品字插座、独立船型开关、分体保险丝座再分别开孔安装的方案，一体化结构能大幅减少壳体面板的开孔工序，降低面板加工的累计公差风险，同时省去三个部件之间的内部飞线连接步骤，直接通过插片完成内部电路接驳，能有效减少生产环节的接线错误率，提升整机装配的一致性。

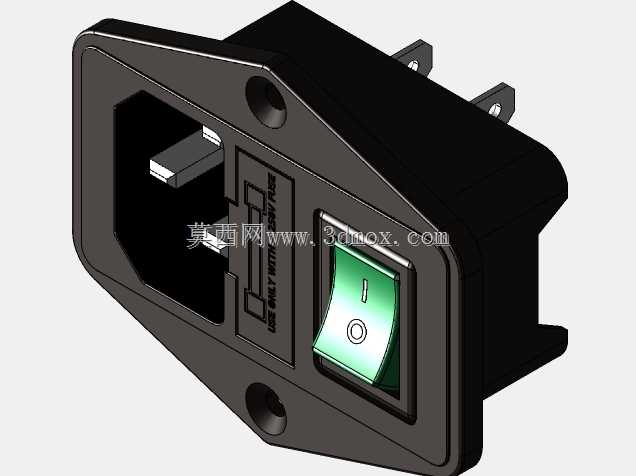

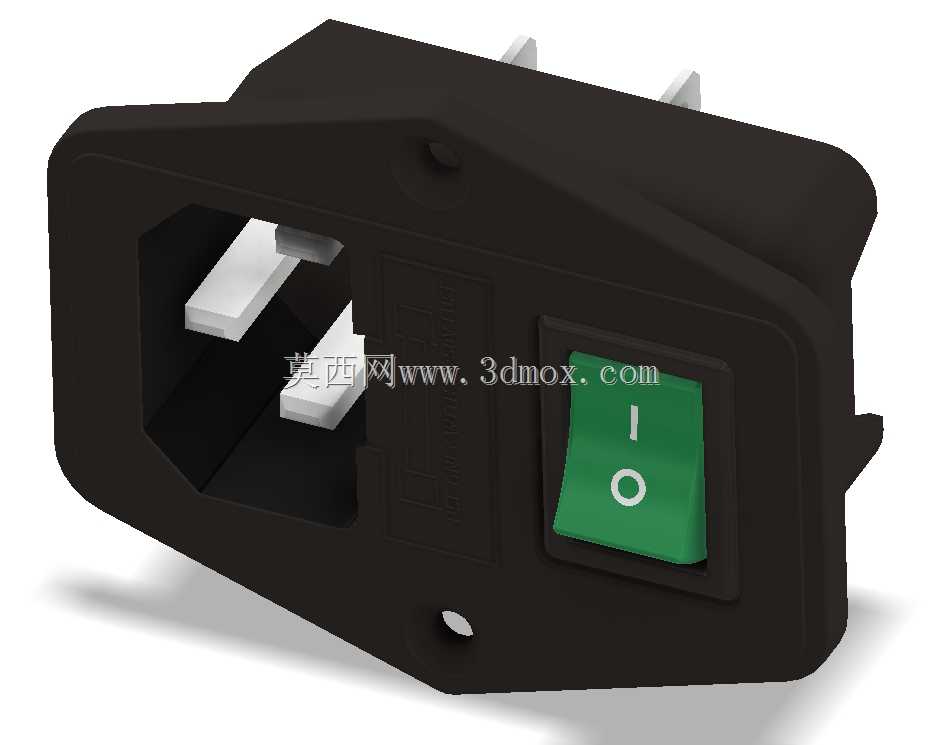

　　从实际使用的功能逻辑来看，组件将三个强电回路的核心节点整合在同一安装基座上：品字插座端符合IEC C13/C14的接插标准，可直接适配通用的品字电源线缆，无需定制专用接插件；绿色带标识的船型开关负责回路的通断控制，按键表面的I/O标识符合通用电气设备的操作认知，用户无需额外识别即可判断通断状态，绿色按键也能和设备面板上的其他功能按键形成视觉区分，避免误操作；保险丝座集成在插座与开关之间的基座内部，回路过流时可直接熔断切断输入，更换保险丝时无需拆解设备整机，仅需从面板外侧撬开保险丝座的堵头即可完成替换，大幅降低后期运维的拆解成本。

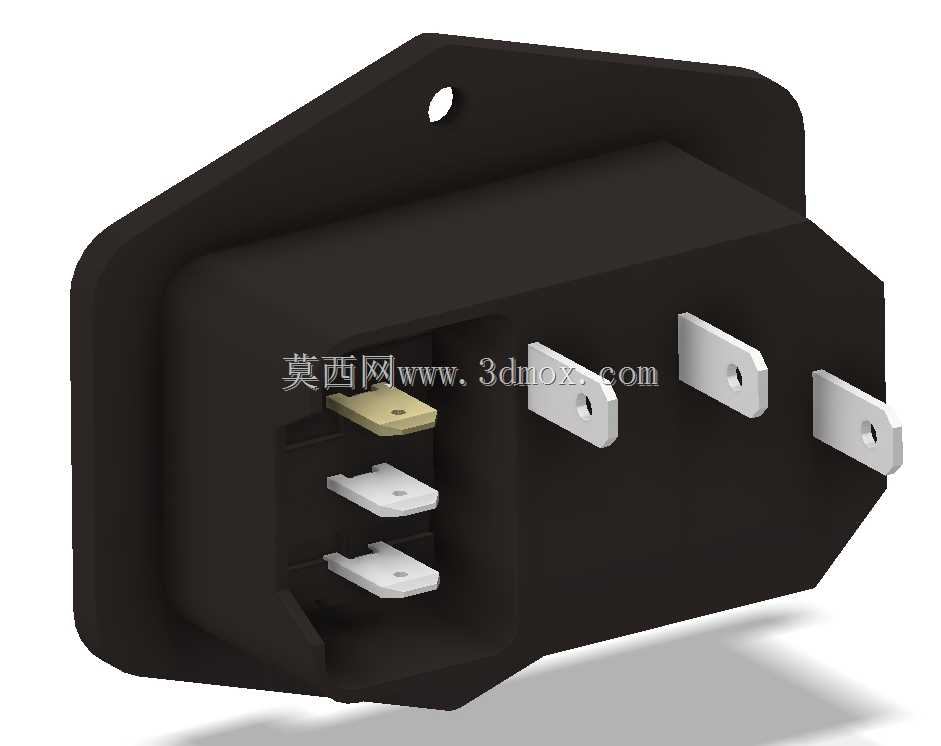

　　设计层面上，整个基座采用阻燃级黑色热固性塑料一体注塑成型，所有金属导电插片都内嵌在基座的塑封结构内，带电部件之间的爬电距离完全满足强电部件的安全规范要求，不会因为内部积灰、凝露出现拉弧短路的问题。安装边界方面，组件采用嵌入式卡扣安装结构，面板开孔尺寸匹配常规的三合一电源座通用开孔规格，基座背部的插片采用标准的6.3mm快接插片规格，可直接适配常规的冷压接线端子，无需焊接工序；基座背部的定位凸台可与面板开孔的定位缺口配合，安装后不会出现轴向转动，长期插拔电源线也不会导致组件松动。开关的按键行程与按压力度经过适配，既不会因为力度过轻出现误碰断电，也不会因为按压力度过大影响操作手感，按键与基座之间的缝隙做了错位挡边设计，可阻挡少量泼溅液体、灰尘进入设备内部，适配多数非防水级民用、工业设备的使用环境要求。

　　在结构建模的过程中，所有尺寸均从量产成品逆向测绘提取，品字接口的插片间距、插拔导向斜面尺寸完全符合IEC标准要求，开关的按键突出面板高度、保险丝座的堵头配合尺寸、安装卡扣的压缩量都按照实际零件的装配公差做了适配，模型可直接用于设备面板的开孔干涉检查、内部走线的空间排布校验，也可用于整机装配的数字样机验证，提前排查安装时的部件干涉、空间不足等问题，减少实物打样的迭代次数。这类集成组件的选型过程中，需要重点关注基座的阻燃等级、金属插片的导电材质、开关的额定通断电流、保险丝座的适配熔芯规格，而三维模型可提前确认安装尺寸的匹配度，避免选型后出现开孔不匹配、安装空间不足的问题，尤其是在紧凑结构的小型设备设计中，一体化组件相比分体部件的空间占用更小，能给内部的其他功能模块留出更多排布空间，同时减少内部接线的固定点数量，降低整机生产的装配工时。
