异径直通快插气动接头适配6转4毫米气管

　　在气动回路的搭建与改造场景中，不同通径气管的转接是极为常见的管路布设需求，这款异径直通快插接头正是为解决6毫米与4毫米外径气管的直连需求设计，无需额外搭配转接头或变径衬套，就能实现两种规格气管的快速对接，大幅压缩气动管路的装配工时。日常在小型自动化装配工位、桌面型气动工装、3C电子组装设备的气路排布里，经常会遇到主回路用6mm气管供气、末端小型执行元件比如微型气缸、薄型气爪、小流量真空发生器用4mm气管接气的情况，要是用常规等径接头加变径套的组合，不仅会增加管路接头数量、提升泄漏点风险，还会让局部管路布局冗余杂乱，这款直通变径接头刚好能在气管通径切换的位置直接完成对接，让管路走向更简洁。

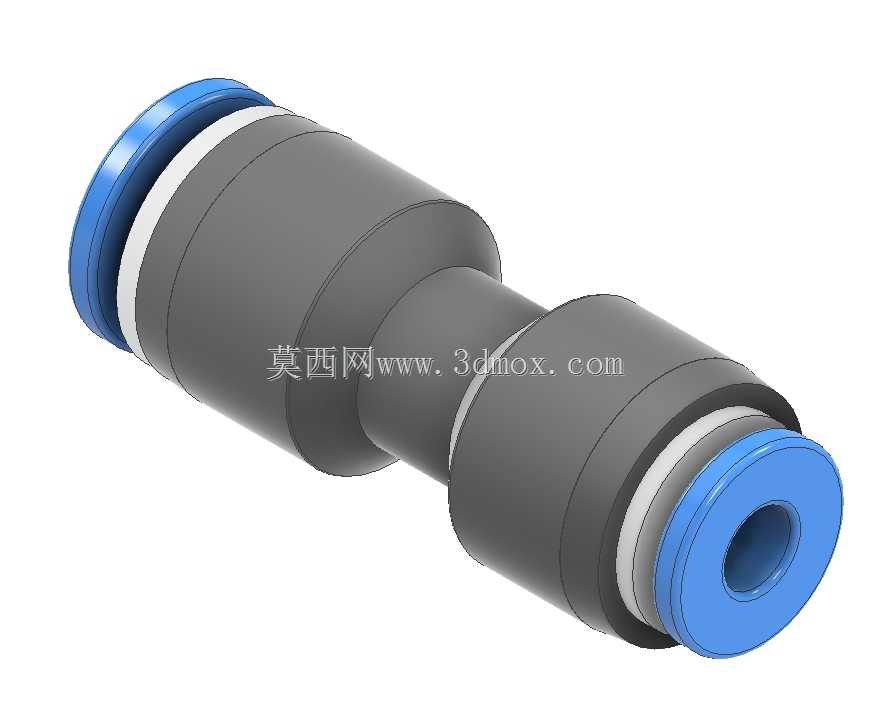

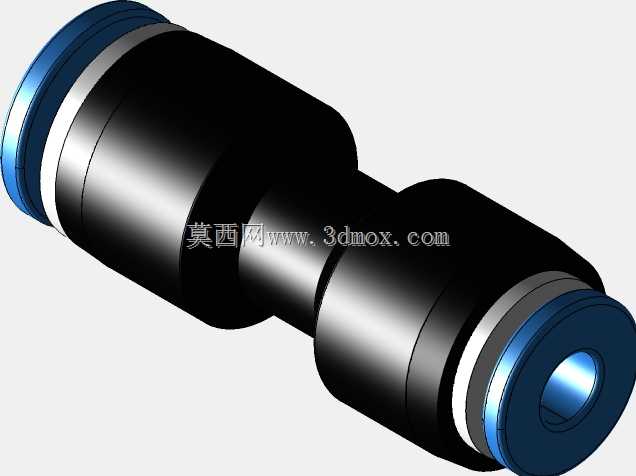

　　从结构设计来看，这款接头采用两端快插的结构形式，两端的蓝色锁紧圈对应快插接头的标准操作逻辑，插气管时只要将气管切平后垂直插入到底，内部的弹性卡爪就会自动卡紧气管外壁，配合内置的丁腈橡胶密封圈实现端面密封，正常0-1MPa工作压力下不会出现漏气或脱管情况；拆卸时只要按下端部的蓝色释放圈，卡爪就会松开，就能直接拔出气管，不需要额外工具，后期设备维护、管路改向的时候操作效率很高。接头主体采用等强度变径的柱形结构，中间过渡段做了平滑的锥面衔接，没有应力集中的直角台阶，内部的气流通道也顺着外形做了平滑过渡，不会因为通径变化产生突兀的节流台阶，能最大程度降低气路的压力损失，保证末端执行元件的供气压力稳定。

　　安装边界方面，这款接头两端的快插接口深度分别匹配对应规格气管的标准插入深度，6mm端的气管插入深度约17mm，4mm端的气管插入深度约14mm，布设管路的时候需要预留足够的气管直线段长度，不能在接头根部直接弯折气管，避免气管弯折后堵塞气路或者导致密封失效。接头的最大外径在20mm以内，整体长度不到40mm，在狭小的设备安装空间比如设备走线槽内部、机械手末端的阀岛旁、工装板的气路集成块附近都能顺利安装，不会和周边的线缆、其他管路、结构件产生干涉。接头主体采用硬质工程塑料材质，重量很轻，安装在移动的气动部件比如滑台气缸的运动端、气动摆台的回转部位时，不会给运动部件增加额外的负载惯量，也不会因为长期的往复振动出现接头松动的问题。

　　实际选型使用的时候需要注意，这款接头仅适配外径公差在±0.1mm以内的PU、PE材质气动软管，如果是用尼龙硬管或者其他材质的气管，需要确认气管外径公差和表面光滑度，避免因为气管尺寸超差导致插装困难或者密封失效。另外在有切削液、焊接飞溅的工况下使用时，需要额外加装防护套，避免化学试剂腐蚀密封圈或者焊渣烫坏接头本体与气管。这款接头的内部通流截面经过匹配计算，在0.5MPa工作压力下的额定流量能满足大部分小型气动执行元件的供气需求，不会因为通径限制导致气缸动作速度变慢、真空发生器真空度不足的问题，适合在各类中小型气动设备的气路中作为通径切换的连接件使用。
