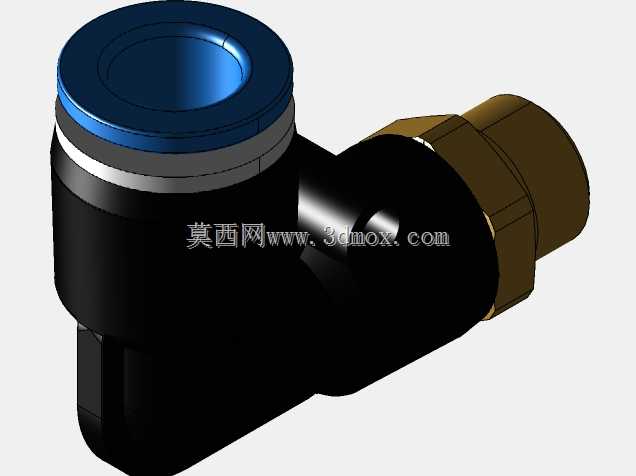

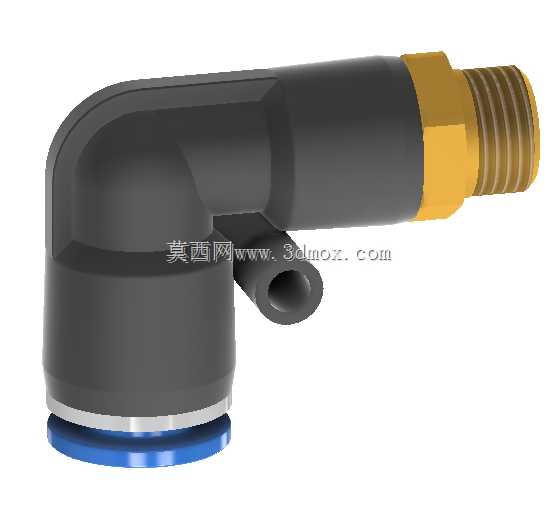

8mm快插1/8外丝L型气动直角接头

　　在气动回路搭建场景中，这类L型快插弯头是压缩空气管路转向布局时的核心连接件，常见于自动化生产线气路排布、小型气动设备阀岛外接管路、工装夹具气路连接、实验室气动试验台管路改造等场景，主要解决管路90度转向时的空间占用问题，避免硬管弯折带来的通径缩窄、管路应力集中开裂等隐患。从实际使用需求出发，这类接头的快插端适配外径8毫米的气动软管，包含PU气管、尼龙气管等常规气动管路材质，插入后无需额外卡箍固定，依靠内部的弹性卡簧抱紧气管外壁，配合内置的丁腈橡胶密封圈实现端面密封，常规工况下可承受0-1MPa的工作压力，适配绝大多数工厂常规压缩空气供气压力范围。螺纹端采用1/8英寸外锥管螺纹，安装时无需额外缠绕过多生料带，

　　依靠锥螺纹自身的配合过盈即可实现密封，可直接拧入气动电磁阀、气缸进气口、气源处理件的对应内螺纹接口，安装扭矩控制在8-12N·m即可，过大扭矩容易导致螺纹段铜件开裂，过小则容易出现密封失效漏气的问题。设计层面上，接头主体采用增强PBT材质注塑成型，相比全铜接头重量降低60%以上，同时具备不错的耐压缩空气油污、耐常规车间温湿度变化的能力，不会像普通塑料件那样在长期使用后出现脆化开裂；螺纹嵌件采用黄铜材质车削加工，与塑料主体通过注塑包胶结合，结合力可承受150N以上的轴向拉拔力，不会出现管路拉扯时螺纹段脱落的问题。接头的快插端设计有蓝色的释放环，拆卸气管时只需将释放环向接头本体方向按压，即可松开内部卡簧，轻松拔出气管，

　　相比传统卡套式接头，拆装效率提升80%以上，非常适合需要频繁调整管路布局的设备调试场景。从安装边界来看，接头整体为90度直角结构，快插端轴线与螺纹端轴线垂直相交，安装后螺纹端拧入基座时，快插端的转向可根据实际管路走向调整，不会出现管路扭曲的问题；接头的转弯处做了大圆弧流道设计，内部通径保持在5.5毫米以上，相比直角硬转弯的接头，压缩空气通过时的压力损失降低30%左右，可减少不必要的气源能耗。在实际选型时需要注意，这类接头仅适用于压缩空气、惰性气体等介质，不可用于液体、腐蚀性气体管路，同时工作环境温度需要控制在0-60摄氏度范围内，避免密封圈老化加速或者塑料件强度下降。管路安装时需要保证气管切口平整、无毛刺，插入快插端时要推到底，

　　保证卡簧完全卡入气管外壁的环形接触面，避免通气后气管弹出。这类接头相比传统的硬管弯接方案，不需要对管路进行弯折加工，也不需要额外采购弯头、卡套等多个零件拼接，单个零件即可实现管路转向连接，大幅减少气路节点的泄漏点，提升整个气动系统的可靠性。在三维建模过程中，需要重点关注快插端内孔的卡簧槽尺寸、密封圈槽的公差配合、螺纹段的基准尺寸、释放环的按压行程，这些尺寸直接决定了接头装配后的实际使用性能，若尺寸偏差过大，会出现插不进气管、密封失效、卡簧无法抱紧气管等问题；同时建模时需要还原接头的外形倒角、安装避让空间，方便后续在设备整体装配时做干涉检查，确认接头安装后不会和周边的钣金、型材、其他元器件产生空间冲突，避免实际装配时出现装不上、扳手操作空间不足的问题。
