6mm快插式气动管路气体压力调节装置

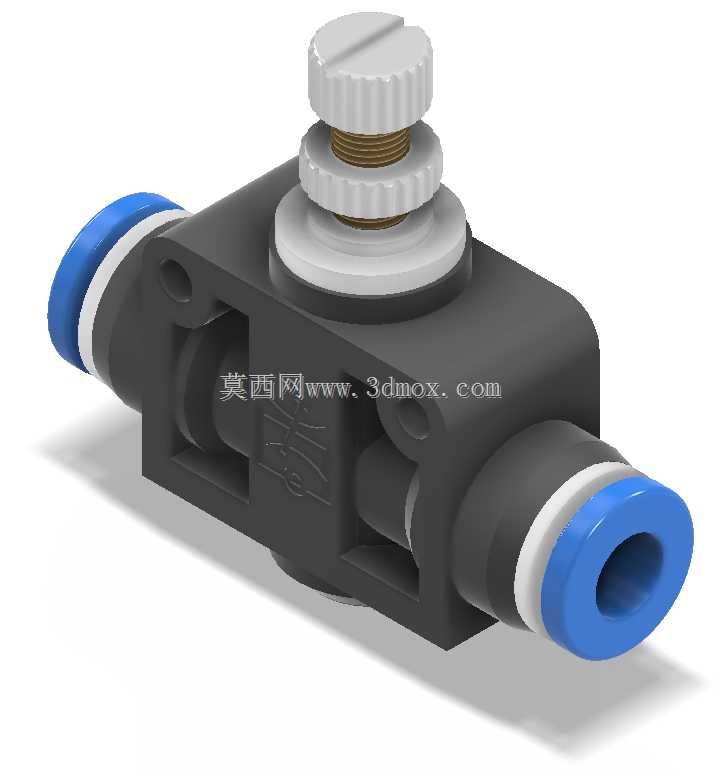

　　在轻工自动化生产线、小型气动工装台、实验室气路排布这类场景里，经常会遇到气源输出压力和末端执行件需求压力不匹配的问题，尤其是采用6mm外径PU气管的小型气路系统，往往不需要大流量的重型调压阀，这类串接在管路中间的小型压力调节器就成了兼顾安装空间与调压需求的首选。这款调压装置采用两端快插式接口设计，直接适配外径6毫米的气动软管，安装时不需要额外套丝、缠生料带，只需要将气管切平后直接插入接口即可完成密封固定，拆卸时按下接口端的蓝色释放卡环就能拔出气管，在设备气路改造、临时测试气路搭建时能大幅节省装配工时。

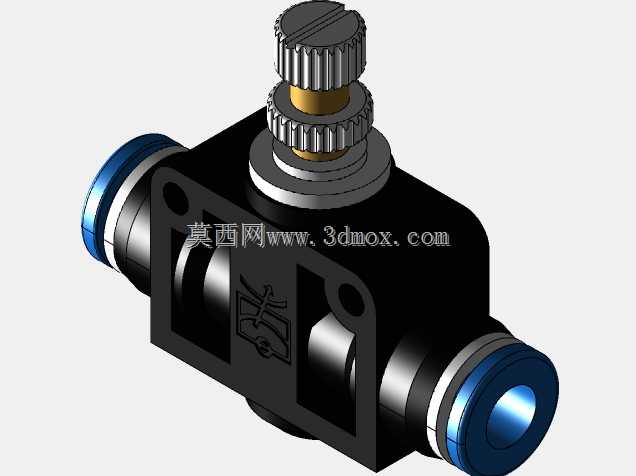

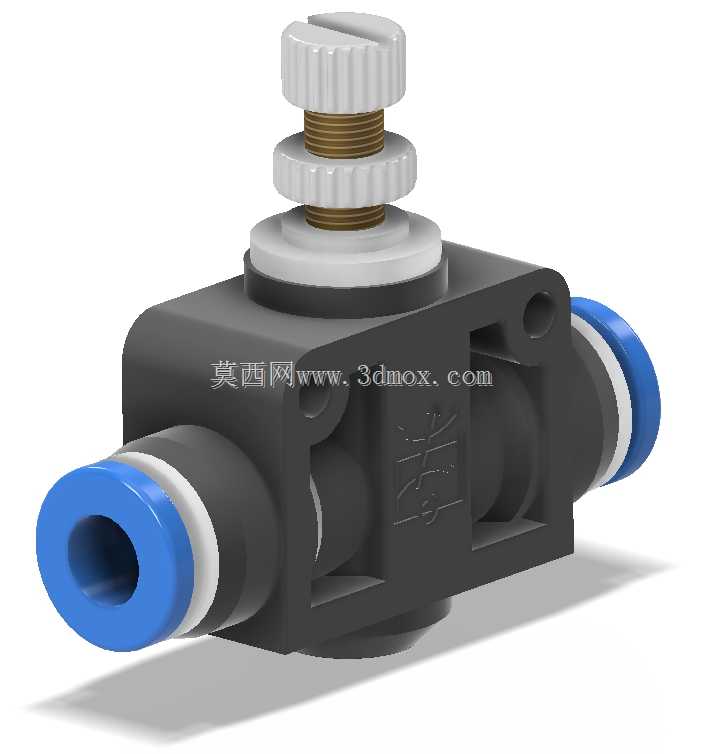

　　从功能逻辑上看，这款调节器采用顶部旋钮式调压结构，旋钮表面做了周向滚花处理，戴防滑劳保手套操作时也不会打滑，旋转旋钮时通过内部的弹簧压缩量变化来改变阀芯的开度，从而实现输出端气体压力的调节，调节过程中气流从一端快插接口进入阀体，经过调压阀芯节流后从另一端接口输出，阀体侧面的镂空结构一方面是为了减重，另一方面也能在调压过程中平衡阀体内腔的气压，避免出现压力调节滞后、输出压力跳变的问题。阀体主体采用黑色工程塑料材质，兼顾了气动回路需要的耐低压、抗轻微震动的特性，同时相比金属阀体重量更轻，串接在软管上不会因为自身重量导致气管弯折变形。

　　做三维结构设计时，这类元件的安装边界需要重点关注，首先是两端快插接口的插入深度，6mm气管插入接口的有效深度要预留10mm左右的余量，避免气管插不到位导致漏气；其次是顶部调压旋钮的操作空间，旋钮最大外径接近20mm，旋钮顶端到阀体底部的垂直高度要预留足够的操作空间，不能在旋钮正上方布置其他管线或结构件，否则会导致调压时无法正常旋转旋钮；另外阀体本身的流道是直通式结构，安装时不需要区分进出气方向，水平、垂直串接在管路上都能正常工作，不会因为安装角度影响调压精度。

　　在实际选型应用中，这类小型调节器主要适配小流量气动回路，比如小型气动吸盘的负压回路前端压力调节、小型气缸的伸出力控制、气动喷枪的进气压力限制，相比安装在气源端的大型调压阀，这种管路串接式的结构可以对单条支路的压力进行独立调节，避免同一气源下不同执行件因为压力需求差异导致的动作异常。设计建模时要注意快插接口内部的密封结构细节，接口内的O型圈、卡簧、释放环的配合尺寸要和6mm气管的公差匹配，避免出现插接过紧或者密封失效的问题，顶部调压螺杆的螺距选择要兼顾调节精度和调节行程，螺距过大会导致微调压力时旋钮旋转角度太小不好控制，螺距过小则会导致从最低压力调到最高压力需要旋转太多圈数，影响调试效率。阀体的壁厚设计要满足1MPa以内的工作气压要求，同时在快插接口和阀体主体的衔接位置做圆角过渡，避免气压反复冲击导致应力集中出现开裂。
