工业AC转DC36V7A开关电源板

　　这套开关电源板三维结构完整还原了一块工业级AC-DC降压模块的真实装配状态，输入端兼容100-240V交流市电，输出端提供36V直流、7A额定电流，常用于工控柜内部供电、小型自动化设备驱动、步进电机与继电器回路供电，也可作为机床改造、实验台架、LED驱动系统中的独立电源单元。

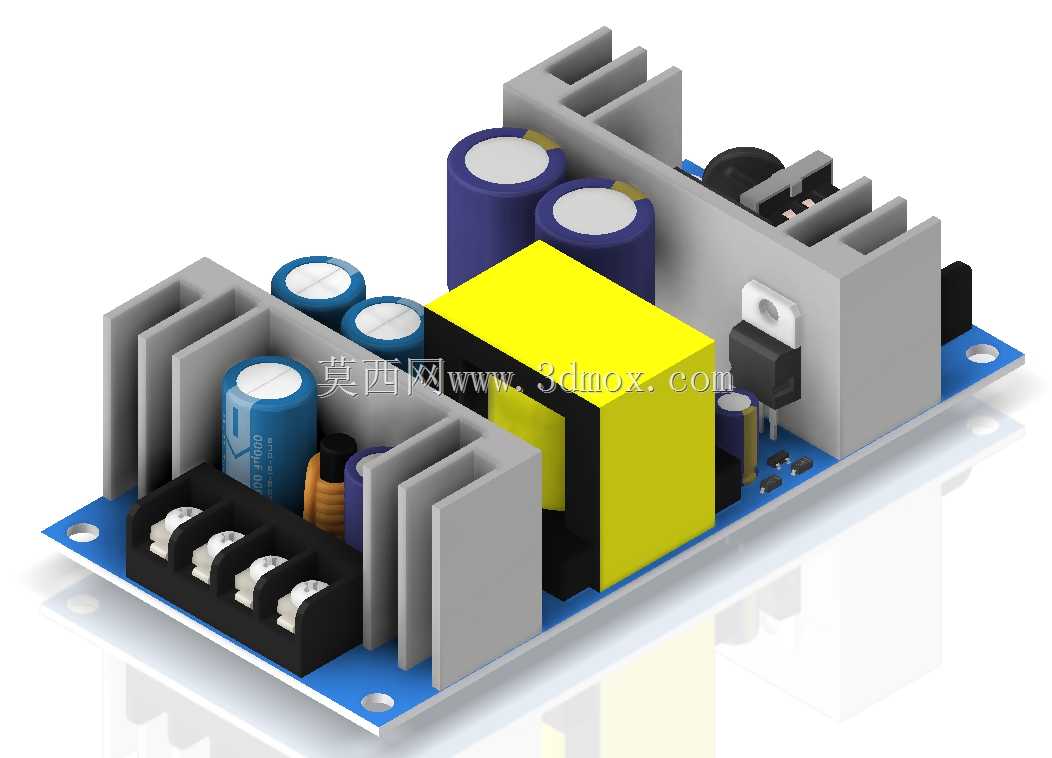

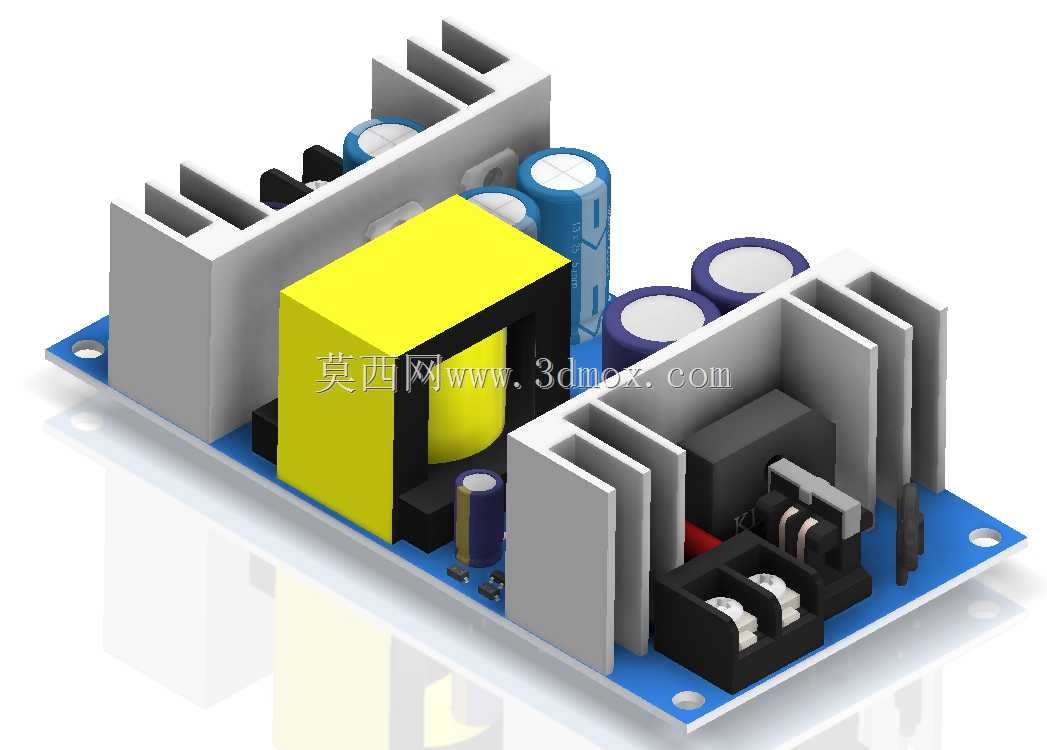

　　从布局上看，整块电路板沿长度方向划分为输入接线区、EMI与整流滤波区、高频变压区、输出整流滤波区和散热区。前端采用四位栅栏式接线端子，进线方向清晰，端子带螺丝压线结构，便于现场接线与维护；板上蓝色铝电解电容承担高压侧滤波，大容量电解与高频陶瓷电容配合，抑制纹波。中部黄色高频变压器是隔离降压的核心，周围布置MOS管、整流桥、PWM控制芯片及光耦反馈元件，构成闭环稳压回路。

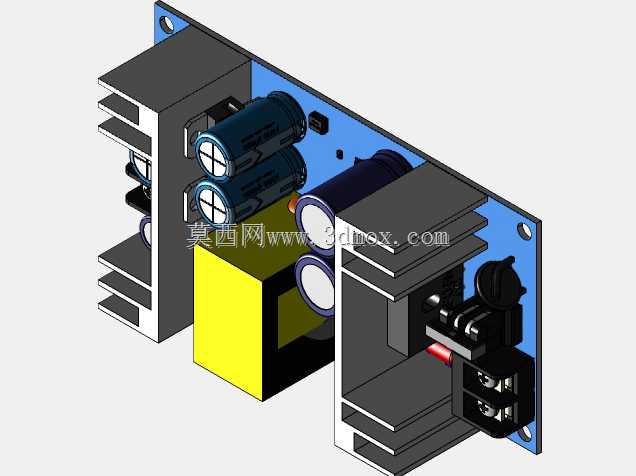

　　散热设计是这类电源的重点。模型中两块灰色铝制散热片分别夹持功率开关管与输出整流器件，鳍片方向沿自然对流路径布置，增大与空气接触面积；功率器件通过螺钉固定在散热片上，部分位置加装绝缘粒与导热垫，保证电气隔离的同时降低热阻。PCB采用蓝色阻焊层，边缘预留安装孔，可直接用铜柱或螺钉固定在机箱底板上，安装边界明确，便于在紧凑柜内排布。

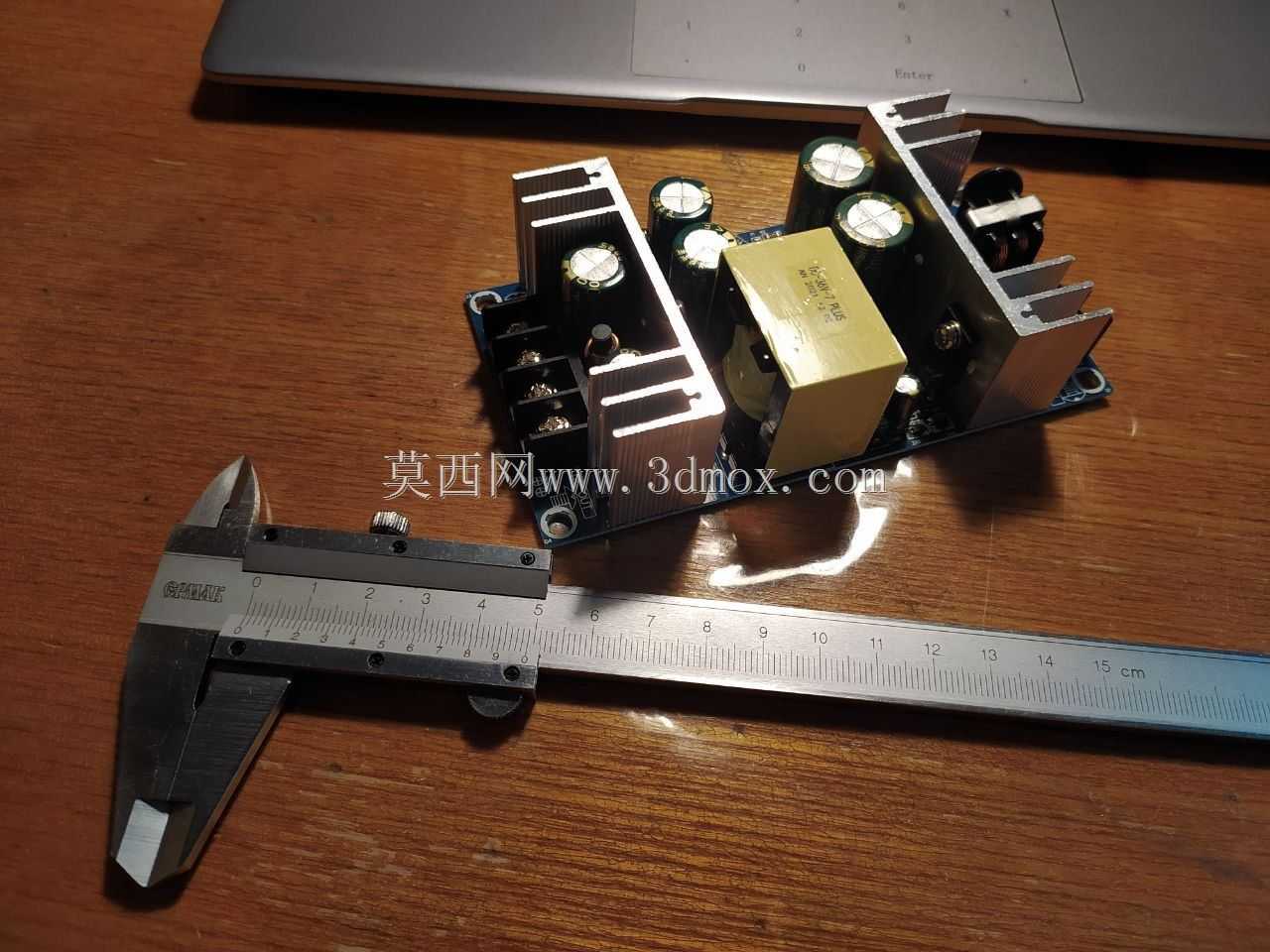

　　建模时对电容极性、变压器骨架、散热片齿距、端子槽位等细节均按实物比例还原，元件之间的安全间距、爬电距离也有所体现，能够用于电源结构干涉检查、机柜布局仿真、装配工艺演示以及散热风道分析。对于需要在设备内部集成开关电源的工程师而言，该模型可直接评估板卡占用空间、接线操作空间和散热气流组织，避免后期因元件高度、端子位置或散热片干涉导致的返工，也为自定义电源外壳、导轨安装支架的设计提供了准确的三维参考。
