多瓦15直插式功率半导体封装结构

　　这款多瓦15功率器件采用TO-220类直插封装结构，在中小功率电源、通讯终端供电模块、工业控制驱动板等场景中应用广泛，核心承担功率放大、电源稳压、负载开关通断的功能，是板级功率回路里的核心半导体器件。从实际选型应用的角度看，这类封装的器件通常适配10A以内持续电流、百伏级耐压的功率场景，相比贴片封装拥有更好的散热冗余，不需要额外定制复杂的散热焊盘结构，生产端的插件、焊接、检修替换门槛更低，在小批量工业设备、成熟通讯类产品的板卡设计中保有量极高。

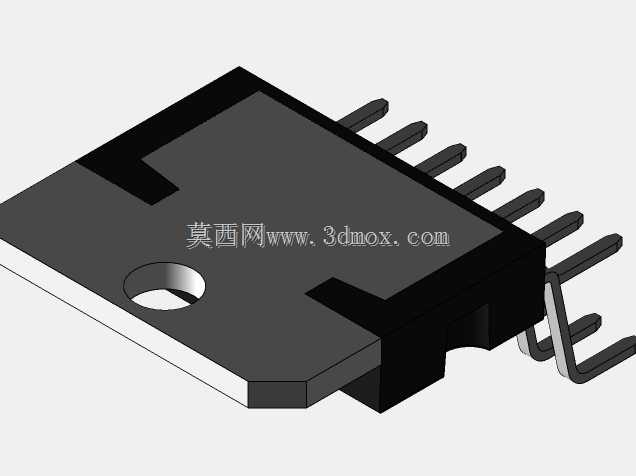

　　设计层面上，该封装结构优先平衡了散热性能、引脚力学强度与安装便捷性三个核心需求。主体塑封部分采用高耐温环氧材料包裹内部晶圆，正面预留的圆形安装孔是整款器件的核心安装定位基准，孔径适配标准M3规格螺丝，可直接将器件背面的金属散热面贴合在铝制散热片或设备金属壳体上，安装时不需要额外设计定制压片，仅通过单颗螺丝即可完成固定，螺丝锁紧扭矩控制在0.5-0.8N·m区间即可保证散热面贴合紧密，同时不会压裂内部塑封结构。引脚部分采用七引脚直插设计，其中一侧的引脚做了加宽弯折处理，作为主功率电流的通路引脚，相比其余信号引脚拥有更大的导电截面积，可承载更高的持续工作电流，引脚间距符合标准2.54mm工业插件间距，可直接适配通用PCB板的孔位设计，不需要单独开定制孔位，能有效降低PCB打样与生产的成本。

　　从安装边界尺寸来看，这款封装的主体塑封部分长宽尺寸控制在常规TO封装的通用尺寸区间内，引脚伸出长度满足波峰焊的吃锡深度要求，安装后器件主体距离PCB板面的高度符合常规板卡的限高要求，在通讯类终端设备的紧凑腔体内部也能顺利完成装配，不会和周边的电容、接插件等元件产生结构干涉。散热设计上，器件背面的金属散热基板直接和内部晶圆的散热衬底相连，热阻远低于全塑封贴片器件，在自然对流散热条件下即可承载额定功率输出，若搭配常规厚度的铝散热片，可在更高环境温度的工况下保持稳定工作，不会出现过热降额的问题。

　　在结构建模过程中，需要重点关注几个容易出错的细节：一是引脚的弯折角度与成型位置，必须和实际量产器件的成型尺寸保持一致，若引脚伸出长度或弯折半径偏差过大，插件时会出现引脚无法顺利插入PCB孔位、或者器件本体翘起无法贴紧散热面的问题；二是安装孔的位置度公差，孔中心相对于引脚基准面的位置偏差需要控制在0.1mm以内，否则锁螺丝时会产生额外的机械应力，长期使用后可能导致塑封体开裂、引脚脱焊的失效问题；三是塑封本体的拔模斜度与边角倒角，实际量产的塑封件都会预留合理的拔模角度，建模时若做成纯直角结构，不仅不符合实际加工工艺，在做整机结构干涉检查时也会出现误判，影响整体结构设计的准确性。

　　这类功率器件的封装结构经过多年的市场验证，可靠性已经非常成熟，在做板卡布局时，通常会将其布置在板卡边缘靠近通风口的位置，进一步提升散热效率，同时要注意在安装孔位周边预留足够的螺丝操作空间，避免周边元件过高挡住螺丝刀的操作路径，影响生产装配效率。对于三维建模从业者来说，搭建这类标准封装的模型时，不能只做外观的形似，更要结合实际生产装配的工艺要求，把安装、焊接、散热相关的关键尺寸做准确，才能让模型真正服务于结构设计与选型工作，而不是仅作为外观展示使用。
