2.54mm螺距双排水平通孔插座

　　在通讯设备、工业控制板卡、消费电子主板的板间互联场景中，排针排母类连接器是承担信号与小电流传输的核心基础元件，本次呈现的2.54mm螺距双排水平通孔插座，正是这类互联场景中应用极为广泛的一款板装连接器。不同于垂直安装的排母结构，这款水平通孔插座的引脚采用90度弯折设计，安装完成后插座主体平行于PCB板面，能够大幅降低板上元件的整体高度，适配内部空间局促、对堆叠厚度有严格限制的设备腔体，比如轻薄型通讯终端、紧凑型工控IO模块、手持检测设备的内部板卡连接场景，都能见到这类结构的连接器身影。从功能特性来看，这款插座采用2.54mm的标准螺距，也就是行业内常说的100mil间距，这个间距规格是板对板、线对板连接器中通用性最强的尺寸之一，

　　能够和同间距的标准排针实现可靠插拔配合，双排的触点设计可以在有限的板上占用宽度内提供双倍的信号通路，满足多数低速信号、小功率供电的传输需求，通孔的接触结构采用弹性铜材基底，表面做镀金或镀锡处理，既能够保证多次插拔后的接触可靠性，也能适配波峰焊、手工焊等不同的PCB焊接工艺，不会出现引脚吃锡不良、焊接后松动脱落的问题。在设计思路层面，这款插座的结构做了多方面的工程化考量：绝缘基座采用黑色耐高温工程塑料注塑成型，能够承受波峰焊过程中的260摄氏度高温冲击，不会出现基座融化、变形导致针位偏移的问题；引脚部分采用黄铜材质冲压成型，弯折处做了应力释放设计，避免安装焊接过程中引脚受外力出现断裂、虚接的问题；插座的插孔内部做了收口弹性结构，

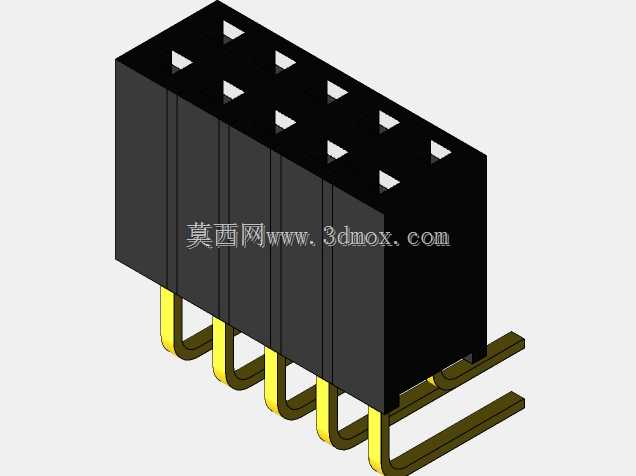

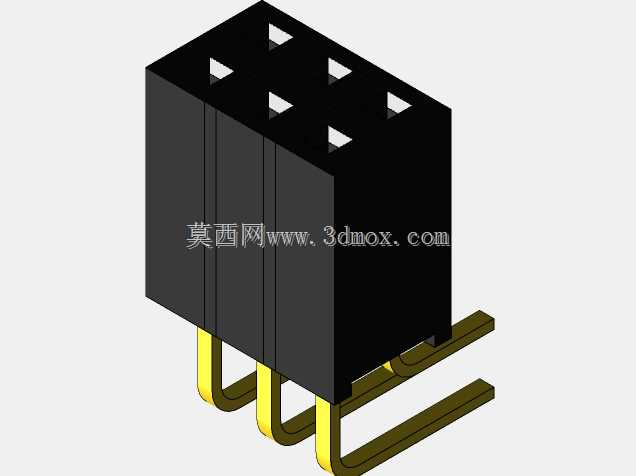

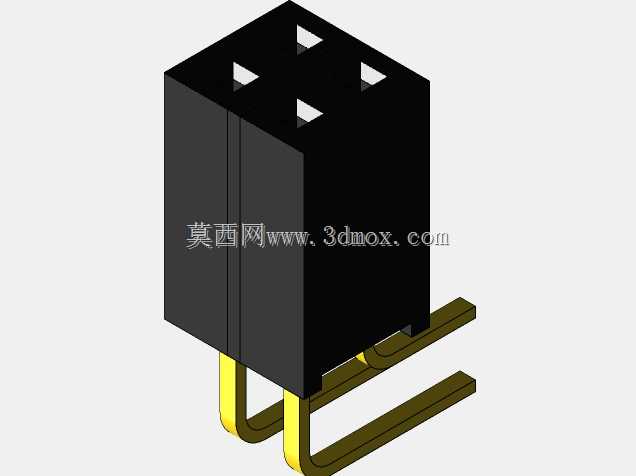

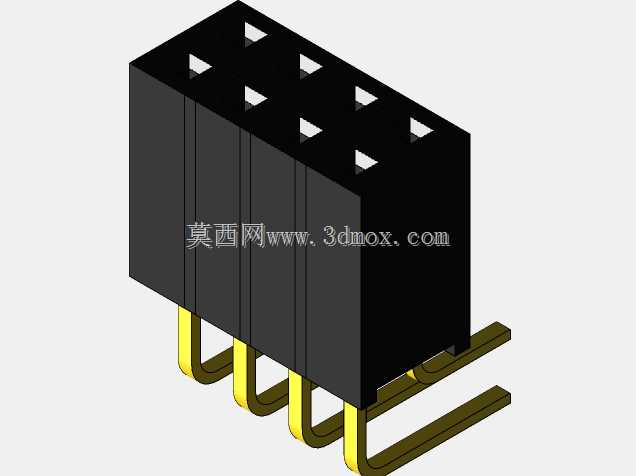

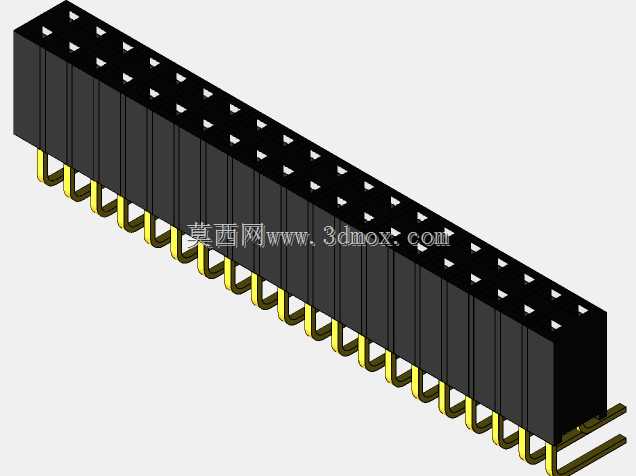

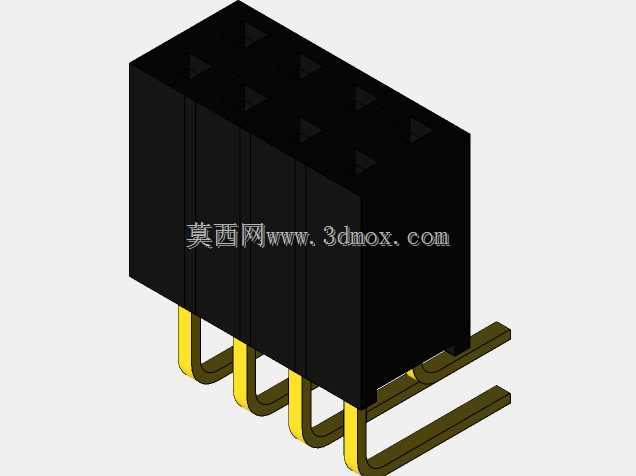

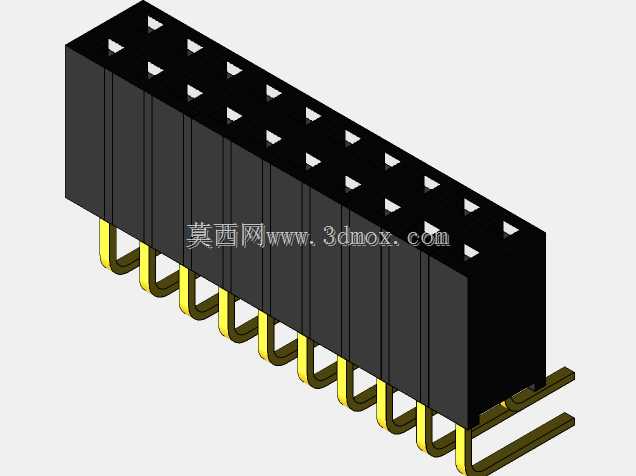

　　当排针插入时，弹性壁能够紧密包裹排针柱面，保证接触电阻稳定在毫欧级，避免信号传输过程中出现压降过大、接触不良导致的通讯中断问题。从外形尺寸与安装边界来看，这款插座的主体为长方体黑色绝缘结构，引脚从基座底部引出后做90度水平弯折，弯折后的引脚平行于PCB板面，焊接时引脚穿过PCB上对应的通孔焊盘，焊接完成后基座底部与PCB板面保留0.2mm左右的安全间隙，避免焊接过程中助焊剂残留堆积在基座与板面之间造成绝缘隐患；双排针位的横向总宽度根据针位数量不同做对应调整，单排针位的中心距严格控制在2.54mm±0.05mm的公差范围内，排与排之间的间距同样保持2.54mm的标准尺寸，能够和市面上绝大多数同规格排针实现无干涉插拔；

　　水平延伸的引脚长度控制在3.2mm左右，既能够保证穿过标准1.6mm厚度PCB后露出足够的焊接长度，也不会因为引脚过长导致相邻焊盘之间出现锡连短路的问题。在实际选型应用中，这类水平安装的双排通孔插座常被用在板间平行堆叠的连接场景，比如两块平行布置的PCB板，一块板上焊接水平排母，另一块板对应位置焊接垂直排针，两块板平行扣合时就能实现信号的互联互通，不需要额外的排线转接，能够大幅简化设备内部的布线结构，提升组装效率，同时降低线束连接带来的接触不良风险。在结构建模过程中，需要严格把控引脚弯折处的圆角尺寸，不能出现直角弯折导致的应力集中问题，同时要保证插孔的位置度公差，每个插孔的中心位置偏移量不能超过0.03mm，否则会出现排针插入困难、个别针位接触不良的问题；绝缘基座的外壁厚度控制在0.8mm左右，既能够保证足够的结构强度，在插拔过程中不会出现基座开裂，也不会因为壁厚过大占用过多的板上空间。另外，这款插座的顶部设计有对应的定位凸点，和同系列带锁扣的排线接头配合时，能够实现卡扣锁定，避免设备运输、使用过程中受到震动导致接头脱落，提升连接的抗震性能，适配车载通讯、工业现场设备这类有震动工况的使用场景。
