TO-92封装直插式半导体分立器件三维结构

　　在消费电子、通讯终端、工业控制板卡的直插元件布局场景里，TO-92封装的半导体器件是极为常见的基础元器件，小到信号放大三极管、三端稳压器，再到温度传感器、霍尔元件，大量采用这一封装形式完成板级固定与电气连接。做板级结构设计时，很多新手工程师容易忽略这类直插元件的实体干涉问题，只抓取封装库的二维焊盘尺寸做布局，等到样机焊接阶段才发现元件本体和周边接插件、散热片、结构立柱发生空间冲突，要么被迫飞线改板，要么打磨元件本体牺牲可靠性，这类问题在高密度插装板卡上尤为突出。

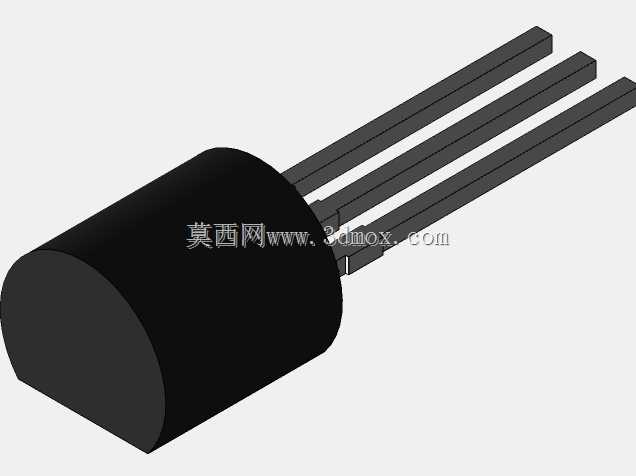

　　从实际使用场景来看，TO-92封装的器件大多应用在波峰焊生产的板卡上，部分手工焊接的维修场景、小批量试制场景也会大量用到。它的本体采用半圆柱型环氧塑封结构，平面侧通常用于印刷器件型号、参数标识，圆弧侧无标识，安装时可以根据板上空间选择平面朝向，不过要注意标识面尽量朝向调试、维修时的可视方向，方便后期排查故障时快速识别器件型号。三根平行直插引脚从本体端面引出，引脚间距为标准2.54mm，刚好适配通用万用板、标准间距PCB的焊盘孔位，引脚长度在常规应用中会根据板厚预留焊接余量，穿过PCB后露出2-3mm即可完成可靠焊接，过长的引脚需要在波峰焊后进行剪脚处理，避免引脚过长触碰周边走线造成短路。

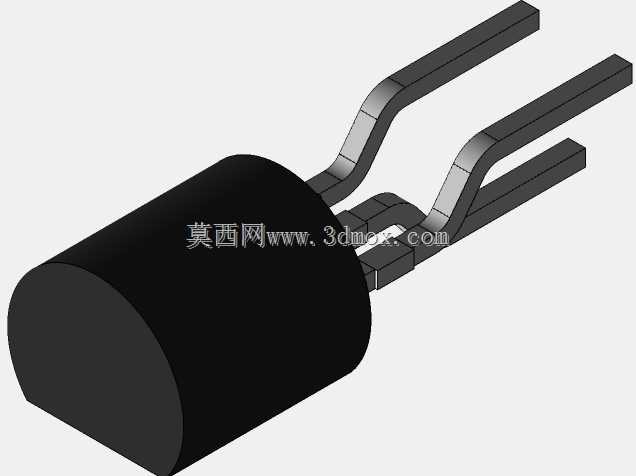

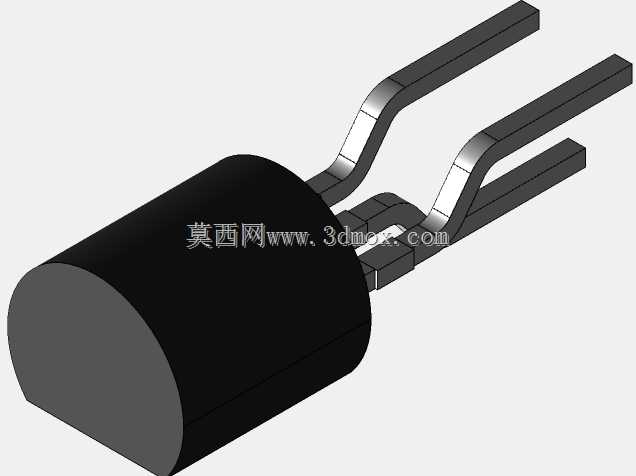

　　建模时首先要还原塑封本体的半圆柱特征，本体直径、总长度都要严格遵循行业通用的封装尺寸规范，不能随意缩放比例，否则导入PCB装配环境后会出现尺寸偏差。引脚部分采用等截面长杆结构，要注意引脚从本体引出位置的过渡特征，实际生产中引脚和本体塑封的结合处有微小的溢胶台阶，建模时可以适当简化这部分细节，但要保证引脚的中心距、伸出长度、本体端面到引脚末端的总长度完全符合实际安装边界要求。很多工程师在做结构干涉检查时，会忽略器件安装后的高度空间，TO-92器件直立安装时，从PCB板面到本体顶端的高度是板卡上方空间预留的核心参数，如果板卡上方有外壳、屏蔽罩、导热垫等结构，必须预留足够的安全间隙，避免组装时压损器件本体。

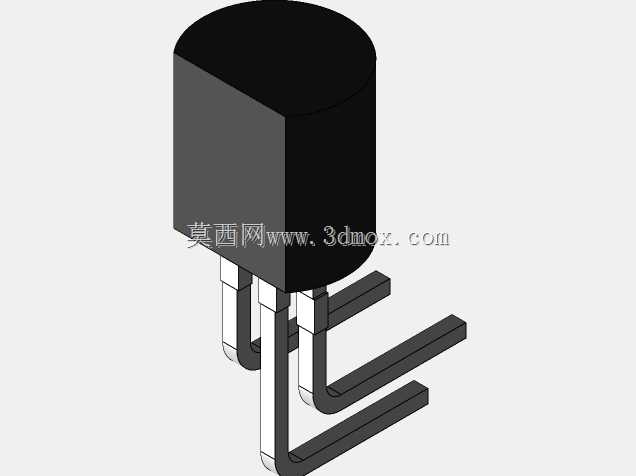

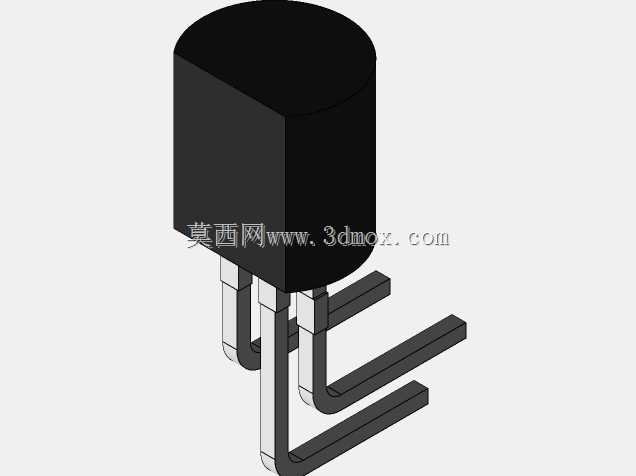

　　在不同的板卡安装场景里，TO-92器件也有不同的安装方式，除了最常见的直立贴板安装，在空间高度受限的场景里，还会将器件本体弯折90度贴靠在PCB板面安装，这时候就需要考虑引脚弯折后的弯曲半径，不能过小以免折断引脚内部的金属基材，同时弯折后本体的平面要和板面贴合，必要时可以点胶固定，避免振动场景下器件松动移位。建模时如果要覆盖这类安装场景，可以额外做出引脚弯折的可选配置，方便结构工程师直接调用不同安装状态的模型做空间校验，不用每次手动调整引脚形态。

　　从功能特性来说，TO-92封装的器件本身属于小功率半导体器件封装，本身散热能力有限，不能用于大电流功耗的应用场景，所以建模时不需要额外设计散热结构特征，只需要还原本体的真实外形即可。在做板级热仿真时，这类器件的本体热阻参数可以直接参考对应规格书，模型的表面积、体积参数要和实物一致，才能保证热仿真结果的准确性。另外要注意引脚的直径尺寸，标准TO-92的引脚直径适配0.8mm左右的PCB钻孔，如果建模时引脚直径做的偏大，导入PCB设计软件后会出现焊盘环宽不足的问题，影响生产可制造性。

　　实际做三维建模的时候，还要考虑不同厂家生产的TO-92封装的微小尺寸公差，本体长度、直径的公差范围控制在±0.2mm以内即可，不需要追求极致的单个厂家尺寸，毕竟通用封装模型的作用是覆盖绝大多数同封装器件的安装边界，保证布局时的空间预留足够，不会出现干涉问题。引脚部分要保证三个引脚的平行度，不能出现歪斜，否则和PCB焊盘对位时会出现引脚无法插入焊盘孔的问题，这也是很多自建封装模型容易出现的错误，只关注了焊盘间距，忽略了引脚的直线度与平行度，导致生产时插件工序出现卡板问题。

　　在通讯类终端设备里，TO-92封装的三极管常被用于信号前置放大、电源回路的线性稳压，部分低成本的温度检测电路也会采用TO-92封装的热敏电阻或者温度传感器，这时候器件的安装位置要尽量远离发热元件，比如功率电阻、电源模块、散热片等，避免温度检测结果出现偏差，建模时可以在模型里标注出器件的感温面位置，方便硬件工程师在布局时参考，选择合适的安装方位。另外在有三防漆涂覆要求的板卡上，TO-92器件的本体和引脚结合处是三防漆涂覆的重点位置，建模时还原这部分的台阶特征，也能帮助工艺工程师提前评估涂覆的遮蔽范围，避免出现涂覆不到位的问题。
