2.54mm节距双排水平通孔销连接器

　　在消费电子、工业控制板卡、通讯终端设备的板间连接场景里，这类2.54mm节距的双排销接插件是应用覆盖度极高的基础互连元件，承担着不同PCB板之间信号传输、小功率电流导通的核心作用，不管是工控主板的扩展模块对接、嵌入式开发板的外设插接，还是小型通讯设备的内部板层连接，都能见到这类结构件的身影。从实际使用的工况来看，这类接插件需要兼顾插拔的顺畅度与长期接触的可靠性，既要保证生产组装时工人能快速完成对位插装，也要在设备长期运行、存在一定振动的环境下保持接触电阻稳定，避免出现信号断连、接触不良的问题。这款接插件采用双排错位排布的插针结构，2.54mm的标准节距是行业沿用多年的通用规格，能和市面上绝大多数同规格排母、板卡焊盘孔位完全匹配，

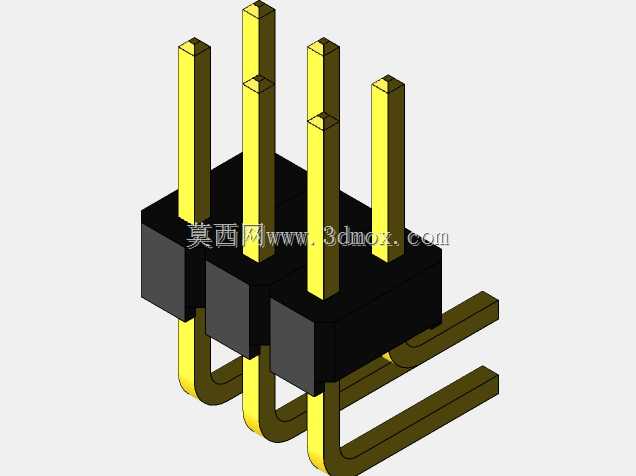

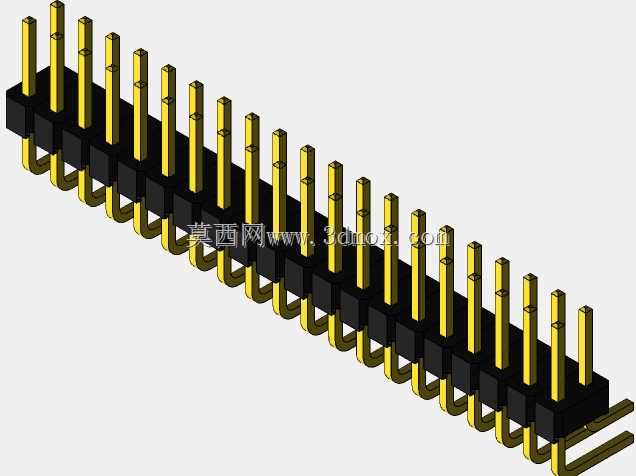

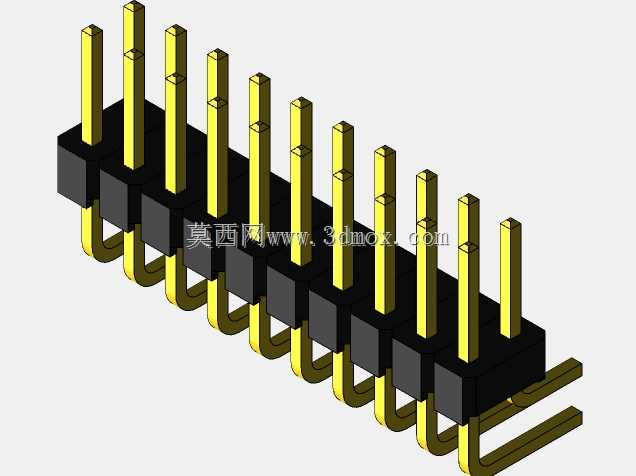

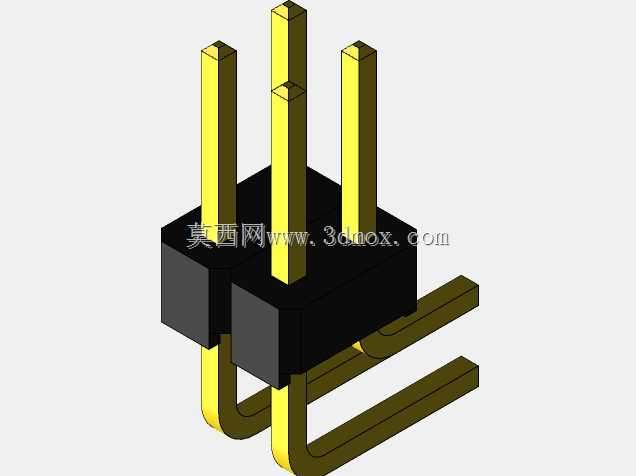

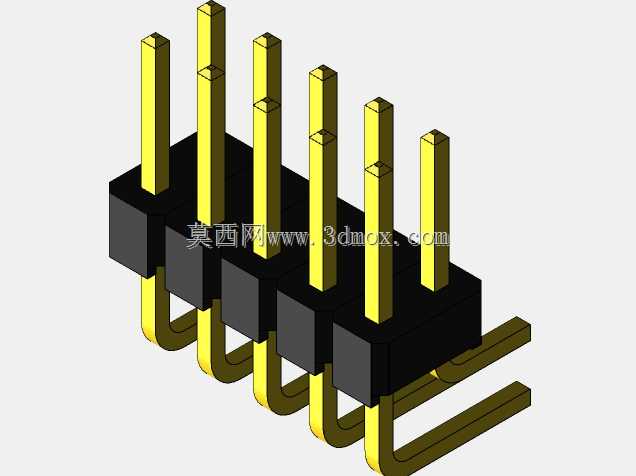

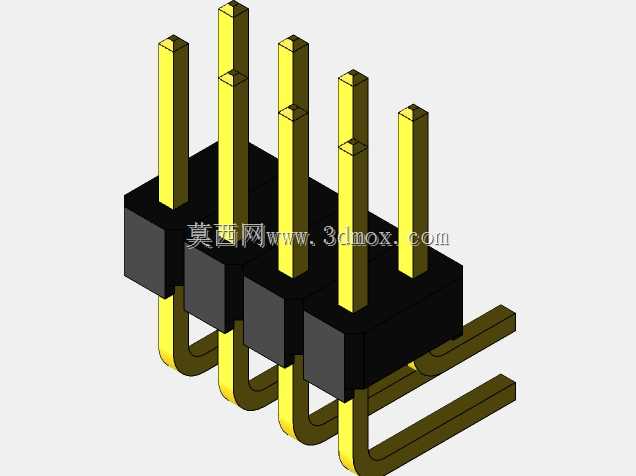

　　不需要额外做定制化的孔位调整，能大幅降低设计阶段的选型适配成本。插针部分采用直角弯脚的水平安装结构，插装完成后接插件主体平行于PCB板面，出线方向沿板层水平延伸，这种结构特别适合板间间距较小、垂直方向安装空间受限的设备内部场景，比如薄型工控终端、堆叠式安装的通讯模块组，能有效压缩设备整体的垂直方向尺寸，避免接插件突出板卡过多影响内部结构布局。绝缘基座采用耐高温的工程塑料材质，能适配波峰焊、回流焊等常规SMT与通孔焊接工艺的温度要求，焊接过程中不会出现基座变形、插针移位的问题，基座上的插针固定孔位做了精准的定位设计，每根插针的位置公差控制在极小范围内，插装时能顺利对准PCB上的焊盘孔，不会出现个别插针偏位无法插装的情况。

　　插针的接触端采用削边处理的销头结构，插入配套排母时能顺畅引导对位，减少插装时的阻力，插针表面做了镀金或者镀锡的抗氧化处理，长期暴露在空气中不会出现氧化锈蚀导致接触电阻升高的问题，能保证上千次插拔循环后依然保持稳定的导通性能。从安装边界来看，这款接插件的双排插针横向间距为标准2.54mm，排与排之间的间距同样符合通用规范，焊接到PCB板后，基座底部与板面贴合紧密，弯脚部分的成型尺寸经过精准控制，水平延伸的插针段与板面保持固定间距，不会出现贴板过近导致焊接短路、或者离板过高导致结构不稳的问题。在结构设计阶段，这类接插件的建模需要重点把控几个核心尺寸：首先是插针的中心距公差，必须严格控制在行业标准允许的范围内，

　　否则会出现和配套接插件无法对位的问题；其次是弯脚处的折弯半径，半径过小容易导致插针在折弯处出现应力集中、长期使用后断裂的问题，半径过大则会占用过多的板上空间；还有绝缘基座的外形尺寸，要保证基座边缘不会和板上其他相邻元件产生干涉，尤其是在高密度布板的场景下，基座的倒角、壁厚都要做精细化的设计，既保证基座有足够的结构强度，不会在插拔时出现开裂，也不会过度占用PCB的布板空间。在实际选型应用中，这类水平安装的双排排针常和立式排母配套使用，实现两块垂直排布的PCB板之间的90度转向连接，也可以直接和板卡上的镀金焊盘接触，实现模块的快速可拆卸连接，比如小型通讯设备里的射频模块、传感模块，经常采用这类接插件做快速插拔连接，方便后期的模块更换与维护。不同于单排排针的连接方式，双排结构能提供更多的信号连接点位，在相同的板上占用长度下，连接点位数量提升一倍，能满足多信号并行传输的需求，比如数据总线、地址总线这类需要多线路同步传输的场景，双排结构能在有限的空间内完成所有线路的连接，不需要额外增加接插件的数量，简化板上的布局设计。插针的通孔安装结构相比贴片安装结构，拥有更高的结构结合强度，插针穿过PCB焊盘后在焊接面形成饱满的焊点，能承受更大的插拔力，在需要频繁插拔模块的场景下，不容易出现接插件从板上脱落的问题，可靠性远高于同规格的贴片式接插件。
