直插式TO-92MOD半导体封装结构

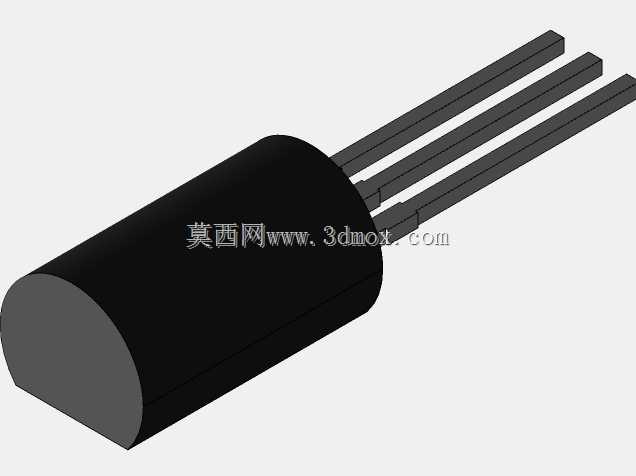

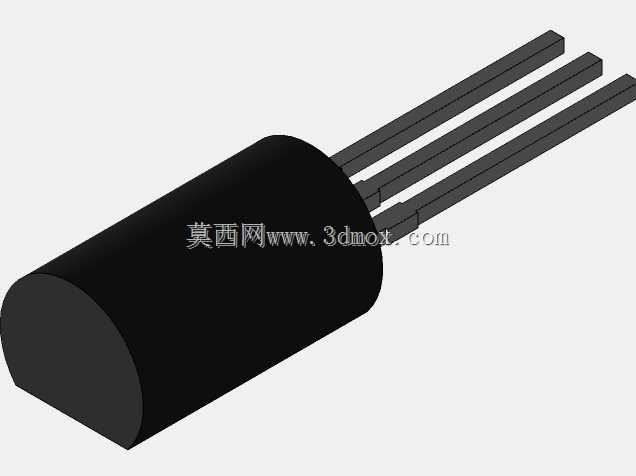

　　在消费类电子、小型工控板卡、低压电源模块的PCB设计场景中，直插式功率半导体的封装选型始终是结构工程师需要反复核对的环节，TO-92MOD作为TO-92封装的衍生改型，主要面向小功率三极管、低压差线性稳压器、小电流可控硅等半导体器件的封装需求，相比常规TO-92封装，其塑封本体的散热截面做了针对性优化，能够在同等安装空间下承载更高的持续耗散功率，适配小功率驱动回路里的持续导通工况。从结构设计维度看，该封装采用半圆柱状塑封本体设计，平直切面一侧为器件引脚引出基准面，三个平行直插引脚沿本体切面等距排布，引脚中心距符合通用直插元件的2.54mm网格标准，能够直接适配通用面包板、洞洞板以及量产PCB的标准焊盘孔径，无需额外定制非标准封装库。

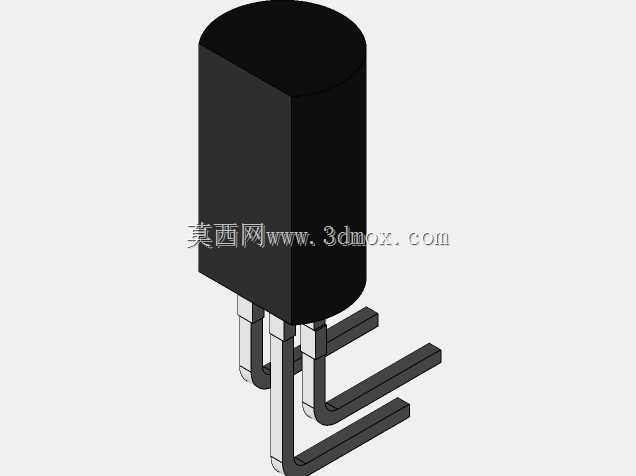

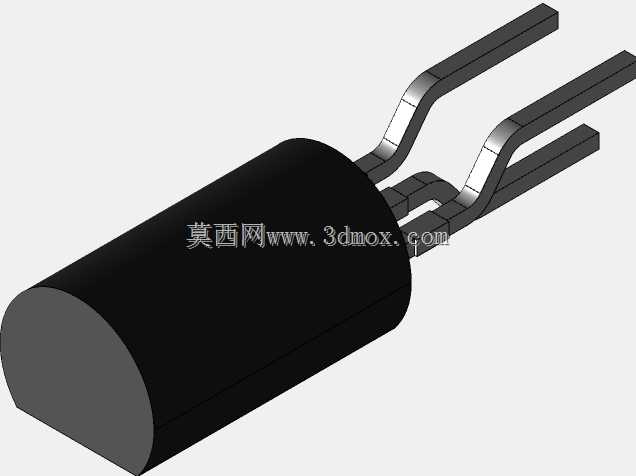

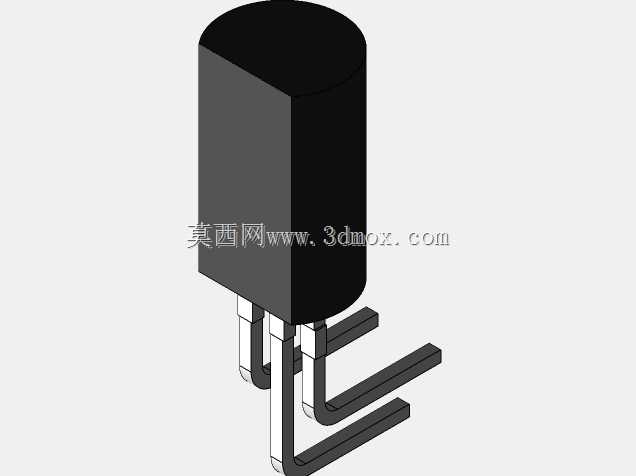

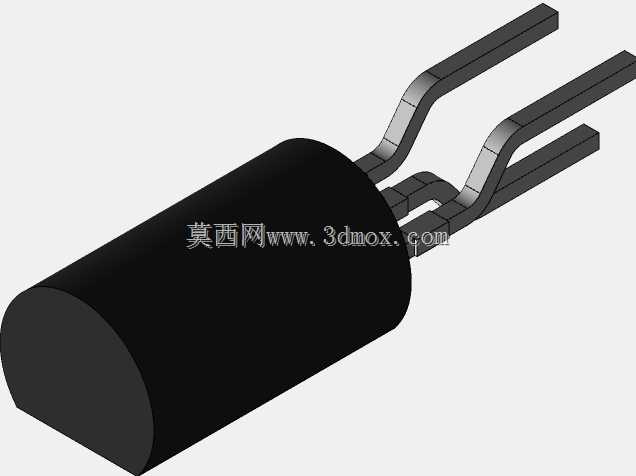

　　建模过程中需要重点把控几个核心尺寸边界：首先是塑封本体的直径与总长度，这部分尺寸直接决定了器件在PCB上的投影占用空间，在排布高密度板卡时，要预留出本体与周边贴片电容、电阻的安全间隙，避免波峰焊过程中塑封本体与周边元件发生干涉；其次是引脚的伸出长度与成型角度，常规量产场景中引脚会根据PCB安装厚度做预成型处理，模型里还原了直插状态下的引脚直线形态，工程师可以根据实际板厚需求调整引脚打弯位置，确保引脚穿过焊盘后露出的长度符合焊接工艺要求，既不能过短导致焊锡浸润不足，也不能过长造成剪脚工序的额外工作量，同时避免引脚过长触碰周边走线引发短路风险。从实际应用角度出发，这类封装的器件通常布置在PCB的边缘区域或者散热条件相对较好的位置，

　　虽然MOD版本相比普通TO-92提升了散热能力，但本质还是属于自然散热的小功率封装，设计选型时需要核算器件的实际耗散功率，确保工作过程中塑封本体的结温处于规格允许范围内，避免长期过热导致器件参数漂移甚至失效。建模时对塑封本体的半圆柱曲面与平直切面的衔接处做了圆角过渡处理，还原了实际注塑生产中的脱模圆角特征，避免模型出现尖锐直角不符合真实生产工艺的问题；三个引脚的截面采用矩形截面设计，匹配真实元件引脚的冲压成型形态，而非简化的圆柱结构，能够更精准地模拟引脚插入焊盘时的配合间隙，在做PCB装配干涉检查时可以获得更贴近真实装配的结果。在做整机结构装配时，还要考虑该类直插元件的高度方向占用空间，尤其是在设计外壳与PCB的间距时，

　　要预留出塑封本体的顶部高度余量，避免外壳装配时压到器件本体，造成引脚受力脱焊或者塑封本体开裂的问题；如果是需要做灌封处理的电源类板卡，该封装的半圆柱曲面结构不会形成灌封死角，能够让灌封胶充分包裹器件本体，提升整体的绝缘与散热性能。对于三维建模从业者而言，搭建这类标准电子封装模型时，不能只做外观的大致还原，需要严格对齐行业通用的封装尺寸规范，确保模型导入EDA软件或者结构装配环境时，能够直接用于封装库调用、装配干涉检查等实际工程环节，而非仅作为外观展示使用；比如引脚的位置度公差、本体的基准面定位，都要和实际量产元件的参数保持一致，这样结构工程师在做前期方案选型时，可以直接把模型调入装配体，快速评估板卡布局的空间合理性，减少后期打样阶段出现元件干涉、安装空间不足的问题。
