轴向引线式碳膜电阻器三维结构设计

　　在民用消费电子、工业控制板卡、老式通讯设备的直插式电路板装配场景里，这类带弯折轴向引线的圆柱电阻是十分常见的被动元件，主要承担电路里的限流、分压、负载匹配等核心作用，和贴片电阻相比，它的耐浪涌能力更强，引脚机械强度更高，在大电流脉冲工况、需要手工返修的试制电路板、高振动环境的机载或车载设备里依旧有不可替代的应用价值。做这个三维结构的时候，首先要还原的是实际生产装配里的真实形态，不能只做一个光溜溜的圆柱本体——很多新手建模的时候容易忽略引脚的成型弯折角度，实际生产里电阻插装到PCB板之前，会根据板上的安装孔距对引线做预弯折处理，两个引线的弯折半径、伸出长度、末端搪锡段的尺寸都要和实际来料的公差匹配，

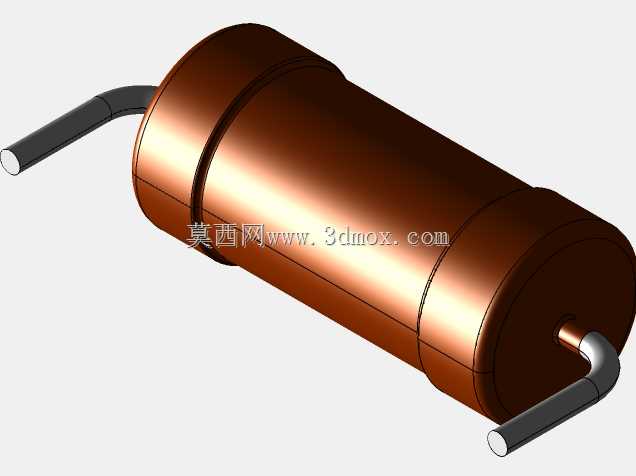

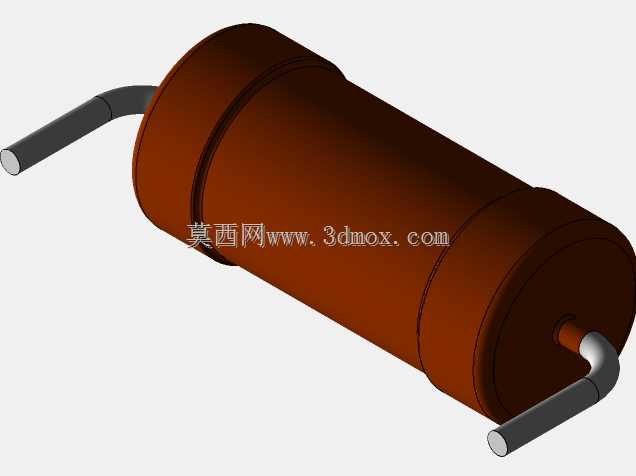

　　不然做出来的模型导入PCB装配仿真的时候，会出现引脚和焊盘对位偏差、本体和板上其他高元件干涉的问题。本体部分的设计参考了常规MLT系列电阻的结构，外层是酚醛树脂材质的棕色绝缘封装层，表面预留了印字环的位置，对应实际产品上的色环标识区域，两端的金属端盖和本体是过盈压合的结构，建模的时候要做出端盖和绝缘层之间的压合台阶，不能把两个部分做成完全齐平的整圆柱，不然渲染出来的质感会和实物差很多，实际拆过这类电阻的工程师都知道，端盖边缘会有轻微的压合收口痕迹，这个细节在模型里做了0.1mm的微小凸台还原，装配的时候能更真实地体现工艺特征。尺寸边界上，这个规格的电阻本体直径控制在5.2mm，本体长度14mm，引线直径0.8mm，预弯折之后两个引脚的中心距是10mm，刚好对应常规万能板、老式工控板上的标准电阻安装孔距，引脚伸出本体端面之后的弯折段长度是4mm，垂直向下的插装段长度是3.5mm，末端做了0.2mm的倒角，模拟实际搪锡之后的圆滑端头，这个尺寸设计是经过多轮实物比对调整的，导入到板卡装配体里的时候，不会出现引脚穿不透PCB、本体离板高度不符合工艺要求的问题——实际波峰焊工艺要求电阻本体离PCB板面的距离在0.8mm到1.5mm之间，模型里的弯折高度刚好卡在这个区间里，能直接用于装配工艺的可视化仿真。设计过程里还考虑了不同应用场景的适配性，引线部分做了可编辑的参数化特征，如果需要适配不同孔距的电路板，

　　只需要修改弯折段的水平长度参数就能快速调整引脚间距，不需要重新绘制整个引线的路径；本体的封装层也做了分层结构，外层的绝缘层、内层的碳膜电阻体、两端的金属端盖、引线和端盖的压接部分都是独立的实体，做有限元热仿真的时候，可以直接给不同实体赋予对应的材料参数，不需要再拆分模型，比如给绝缘层赋予酚醛塑料的热导率、给端盖和引线赋予镀锡铜的材料属性，就能直接模拟电阻满功率工作时的温升分布，给板卡的热设计提供参考。很多人觉得电阻是结构很简单的元件，建模随便拉个圆柱加两根线就行，但实际在做整机结构设计的时候，这类小元件的细节还原度直接影响整个装配体的干涉检查准确性——比如在高密度排布的电源板上，电阻旁边就是电解电容、二极管等其他直插元件，

　　如果电阻的本体直径、引脚弯折角度做的不对，很容易在实际装配的时候发现元件挤在一起，没法插装，之前就遇到过新手建模的时候把电阻本体直径做小了1mm，结果实际打样回来板上两个电阻的本体挨在一起，长期工作的时候温升叠加导致电阻过早失效，所以做这类基础元件的三维模型，尺寸公差的控制、工艺细节的还原反而比复杂曲面造型更重要。这个模型的结构也还原了电阻的实际受力特征，引线和端盖的连接部分做了压合包裹的结构，不是简单的面接触，做振动仿真的时候，可以模拟引脚在高振动环境下的应力集中点，给板卡的抗振设计提供依据，比如在车载设备的电路板设计里，可以根据这个模型的应力仿真结果，确定是否需要给电阻点胶固定，避免长期振动导致引脚断裂。
