轴向引线式碳膜电阻器三维结构模型

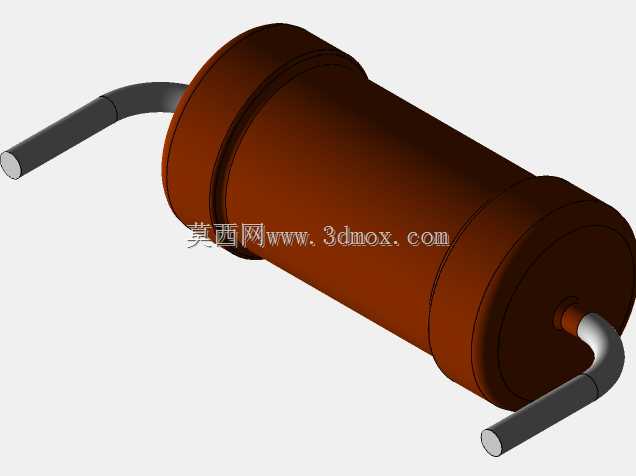

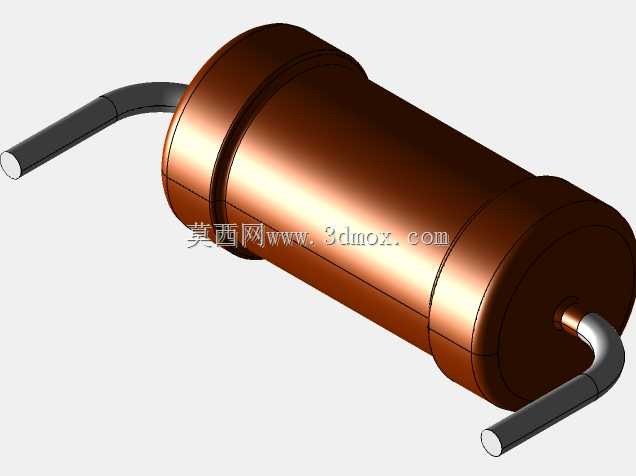

　　在各类电子设备的电路设计环节，轴向引线电阻是应用覆盖度极高的无源基础元件，小到手持消费类数码产品的信号调理电路，大到工业控制柜内的电源分压回路、通讯设备的阻抗匹配模块，都能见到这类元件的身影。这款模型还原的是常用的小功率涂漆型轴向电阻结构，整体采用圆柱状本体加两端同向弯折引线的经典布局，本体外层的酚醛涂漆层做了棕褐色的质感还原，表面的标识环区域预留了色环标注的结构位置，能够直观对应电阻的阻值、精度、温漂等核心参数的标识逻辑，方便结构设计人员在做PCB布局、整机装配校验时直观核对元件占位。从设计还原的细节来看，建模过程中优先保证了元件的安装边界准确性：圆柱本体的直径、有效长度严格参照同规格量产电阻的通用尺寸公差带做了还原，

　　两端引出的镀锡铜引线直径、引线伸出本体的长度，以及引线弯折后的成型角度都做了写实处理，引线端部的切面也做了对应还原，能够直接导入PCB装配仿真环节，校验元件与周边焊盘、周边 tall 元件的安全间隙，避免实际生产中出现元件干涉、引线成型角度不符合波峰焊工艺要求的问题。不同于贴片电阻的表贴安装形式，这类轴向引线电阻在手工焊接、波峰焊接的通孔插装工艺场景下适配性极强，引线的可弯折特性也让它能适配不同安装空间的布局需求，比如在内部空间局促的小型通讯终端内，可以通过调整引线弯折角度来避让结构件，在开放式的机架式设备内，也可以保留直引线状态做悬空安装，利用空气流动辅助元件散热。建模时特意区分了本体不同结构层的特征：

　　两端的金属帽盖与中间涂漆层的衔接处做了细微的台阶结构还原，这部分是实际生产中金属帽压接在陶瓷基体上的工艺特征，避免模型做成光滑整圆柱而丢失实际装配的干涉校验参考点；引线与金属帽的衔接位置做了圆弧过渡处理，对应实际元件引线焊接点的圆滑形态，不会出现尖锐直角导致的仿真应力集中误判。在电路功能层面，这类电阻主要承担分压、限流、阻抗匹配、负载等作用，不同功率等级的电阻本体尺寸存在明确的梯度差异，这款模型对应的是常规小功率等级的规格，适合用在信号回路、小电流供电回路的布局设计中，设计人员在做整机三维布线时，可以直接调用该模型放置在PCB对应的通孔焊盘位置，模拟实际焊接后的元件空间占位，提前排查是否会和外壳、接插件、散热片等结构件发生碰撞，

　　也能核对引线长度是否满足焊接后剪脚的工艺要求，避免样机试制阶段才发现元件选型与结构空间不匹配的问题。另外，模型的本体表面预留了足够的标识区域，能够支持后续添加不同阻值的色环标识，方便在做整机BOM可视化核对时，快速区分不同参数的电阻元件，提升设计评审阶段的效率。引线的弯折半径也参照了电子装联的工艺规范做了设定，不会出现弯折半径过小导致引线根部断裂的不符合工艺要求的结构，完全匹配实际生产中的引线成型标准，不管是做手工样件的装配模拟，还是做自动化插件设备的动作仿真，都能提供准确的结构参考。
