MAU2xx直插式DC-DC电源转换模块三维结构

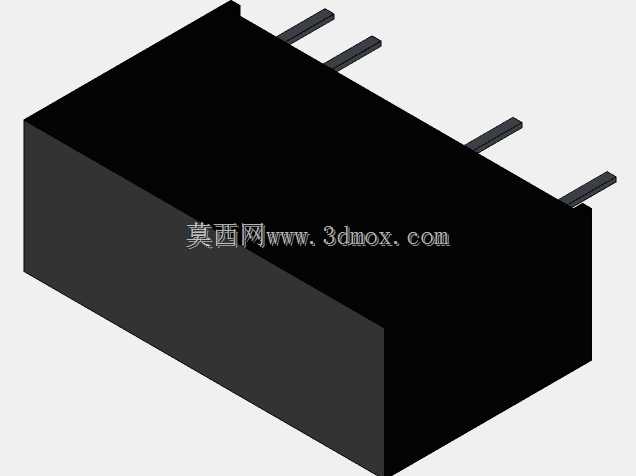

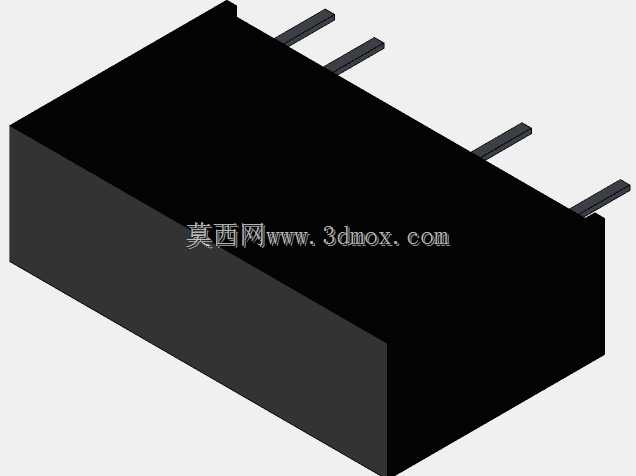

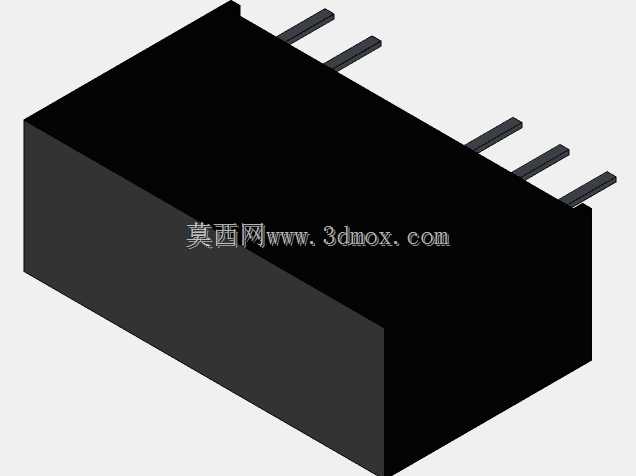

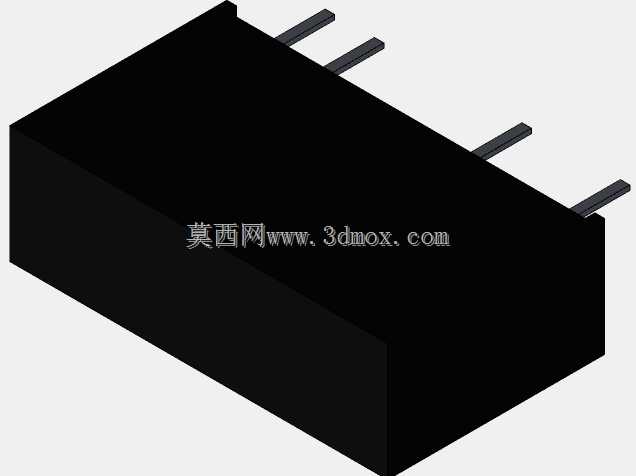

　　在工业控制板卡、通讯终端设备、小型嵌入式系统的PCB设计环节，板载电源转换模块的选型与布局直接决定整板供电稳定性与空间利用率，这类直插式DC-DC转换模块是分布式供电架构里的核心基础元件，承担着将前端输入的直流电压转换为后端芯片、传感器所需特定直流电压的作用，避免不同电压域器件直接取电出现的电压不匹配、纹波干扰等问题。从结构设计角度看，该模块采用全灌封黑色塑封外壳，外壳主体为规整长方体结构，外壳边缘做了微小的倒角处理，既可以避免生产组装过程中边角磕碰产生碎屑掉落到PCB板上造成短路风险，也能在自动化插件工序中减少卡料概率。模块的引脚采用直插式设计，引脚从模块本体单侧引出，引脚为扁平矩形铜质镀锡结构，

　　引脚间距遵循标准直插元件的间距规范，能够适配常规2.54mm间距的PCB焊盘设计，在布局时不需要额外定制特殊间距的封装，可直接匹配通用PCB设计库中的标准封装，减少结构工程师建库的重复工作量。模块本体的高度控制在常规直插元件的高度范围内，不会在板卡堆叠时与上层板卡或者外壳结构产生干涉，对于内部空间紧凑的手持设备、小型采集终端来说，这类封装的模块不需要额外预留散热片安装空间，塑封外壳本身可以满足小功率工况下的散热需求，外壳表面的平整结构也可以适配自动化点胶固定工序，在高振动工况下可以通过点胶加固提升引脚与焊盘的连接可靠性。从功能实现层面，这类DC-DC转换模块内部集成了功率变换电路、滤波电路、稳压反馈电路，

　　外部只需要接入对应范围的输入直流电压，即可输出稳定的目标直流电压，相较于分立元件搭建的转换电路，集成式模块的一致性更好，外围电路不需要搭配过多的分立电容、电感元件，能够大幅节省PCB板的布线空间，同时模块内部的电路已经做了电磁兼容优化，可以有效降低电源回路的纹波噪声，避免对板上的高精度模拟采样电路、射频通讯电路产生干扰。在实际选型布局时，需要注意模块的安装边界：模块本体的投影区域内，PCB板背面尽量不要布置过高的贴片元件，避免波峰焊工序中元件与模块本体产生碰撞；引脚伸出本体的长度需要匹配PCB板的厚度，过长的引脚在剪脚工序中容易产生应力拉扯导致焊盘脱落，过短则会导致焊接时焊锡浸润不足影响连接强度；

　　模块在PCB上的布置位置尽量远离板上的强干扰源比如继电器、大功率MOS管，同时尽量靠近负载器件的供电输入引脚，减少供电线路的走线长度，降低线路上的压降损耗与噪声耦合。这类模块的塑封外壳采用阻燃材质，满足电子设备的阻燃等级要求，在出现过流过热故障时，外壳可以起到一定的隔离作用，避免故障范围扩大到周边元件。对于三维建模工作来说，搭建该模块的模型时需要重点还原引脚的位置度、本体的外形公差，因为在PCB结构干涉检查环节，元件模型的尺寸偏差会直接导致干涉检查结果失真，比如引脚位置偏移0.5mm就可能在组装时出现引脚无法插入焊盘的问题，本体高度偏差1mm就可能导致整板无法装入设备外壳。建模时可以将外壳与引脚拆分为两个独立的零件进行装配，还原实际生产中的组装流程，引脚与外壳的配合位置需要做贴合处理，避免模型出现缝隙或者穿模问题，外壳表面的标识区域可以预留贴图位置，方便后续渲染时添加型号标识提升模型真实感。在设备实际应用中，这类模块广泛应用于工业传感器供电、通讯接口隔离供电、单片机系统供电等场景，小体积的封装设计让它可以在空间受限的板卡上灵活布置，直插式的封装既可以适配波峰焊的批量生产工艺，也方便后期维修时手动拆焊更换，相较于贴片封装的同功率模块，直插封装的模块在手工样机调试阶段更便于焊接与替换，不需要专用的热风焊台即可完成拆装，能够有效缩短样机调试的周期。
