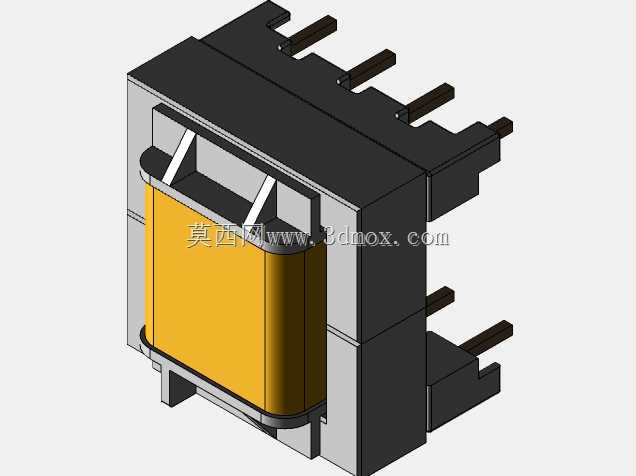

EF20卧式8针带铁芯变压器结构

　　这款带铁芯的卧式8针变压器，核心应用场景覆盖小功率开关电源、通讯终端设备供电模块、工控板载信号隔离回路这类对安装高度有严格限制的板级电路场景，区别于立式插装变压器，其卧式结构能将整体装配高度控制在较低区间，适配薄型化电子设备的内部堆叠需求。从实际用途来看，该部件可承担AC-DC转换环节的电压变换、初次级电气隔离、信号回路阻抗匹配等功能，8针水平引脚的排布对应初次级绕组的独立引出端，能满足多绕组输出的接线需求，避免不同绕组引脚间距不足带来的安规风险。

　　从功能特性上看，其采用的EF型铁芯属于EI型铁芯的优化衍生结构，中柱为方形截面，相比同规格圆形截面铁芯，绕组绕制时的空间利用率更高，能在有限的骨架窗口内容纳更多匝数的漆包线，适配小体积下的功率输出需求；铁芯与骨架的配合采用卡扣式限位结构，无需额外点胶即可实现铁芯的初步固定，减少生产环节的工序步骤，同时骨架上设置的隔条结构，能将初次级绕组的绕制区域做物理分隔，满足安规标准中对爬电距离的硬性要求，避免高压侧与低压侧之间出现击穿风险。

　　设计思路上，骨架采用耐高温热塑性工程塑料注塑成型，引脚为镀锡铜质插针，采用插装式结构与骨架本体结合，插针与骨架的结合处设置有防脱凸台，避免波峰焊过程中引脚受温度影响出现松动脱落；水平排布的8根引脚分为上下两排各4根，排距与针距严格匹配常规PCB板的孔位设计标准，可直接适配通用波峰焊工艺的生产要求，无需定制特殊治具。铁芯部分采用叠片式结构，片间做绝缘处理，能有效降低涡流损耗，在额定工作频率下的温升控制在合理区间，避免长期工作时热量累积影响周边电子元器件的性能稳定性。

　　外形尺寸与安装边界方面，该变压器的整体轮廓适配EF20铁芯的标准尺寸规格，水平方向的引脚伸出长度经过优化，既保证插装时引脚与PCB焊盘的接触长度满足焊接强度要求，又不会过多占用PCB板的横向布线空间；骨架底部与PCB板面接触的位置设置有微小的支撑凸点，能让变压器底部与PCB板面之间留出微小间隙，既可以避免焊接时助焊剂残留堆积在变压器底部，也能为板上表层布线留出一定的走线路径，提升PCB板的空间利用率。在实际选型应用时，需要注意该变压器的引脚定义需匹配具体电路的绕组接线要求，初次级引脚之间的安规距离满足对应应用场景的绝缘等级要求，安装时引脚插入PCB的深度需控制在合理范围，避免过深导致引脚顶端顶住板上其他元件，或过浅导致焊接强度不足。

　　从结构细节来看，骨架两侧的挡边结构一方面可以对绕组起到限位作用，避免绕线过程中漆包线滑出骨架窗口，另一方面也能对铁芯的安装起到导向作用，装配时铁芯可顺着挡边的导向槽滑入到位，提升装配效率；铁芯装配完成后，其外表面与骨架挡边之间留有微小的间隙，可用于缠绕绝缘胶带做进一步固定，同时也能为工作过程中的热胀冷缩留出形变空间，避免长期冷热循环后铁芯出现松动或骨架出现开裂。该结构的设计充分考虑了批量生产的工艺性，所有棱角处均做了圆角过渡处理，既可以避免绕线时尖锐棱角刮破漆包线的绝缘层，也能减少注塑生产时的应力集中问题，提升骨架零件的结构强度。
