机架式24口FC接口光纤配线终端箱

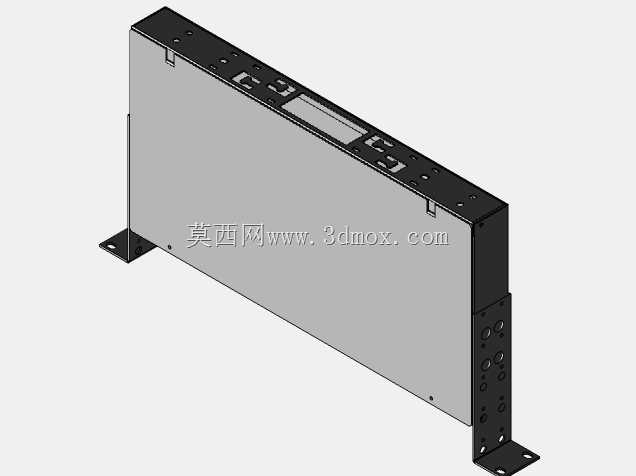

　　在数据中心、楼宇弱电间、工业厂区通讯组网的布线场景中，光纤配线终端箱是光链路熔接、跳线调度、冗余纤芯收纳的核心承载部件，本次呈现的这款轻型光纤箱，正是针对标准19英寸电气与网络机柜安装场景开发的配线单元。从实际工程落地的角度看，这类箱体的设计首先要匹配机柜的安装边界，两侧的L型安装挂耳严格对应标准机柜立柱的孔位间距，安装时无需额外定制转接件，直接通过M5机柜螺丝即可固定在立柱上，挂耳的折弯角度经过反复校核，确保箱体装入后正面与机柜立柱平面齐平，不会突出机柜前门影响关门，也不会过度内凹导致跳线插拔操作空间不足。箱体主体采用薄钢板折弯成型，在保证结构刚度的前提下尽可能控制自重，避免多层机柜堆叠安装时给下层设备带来额外的承重负荷，

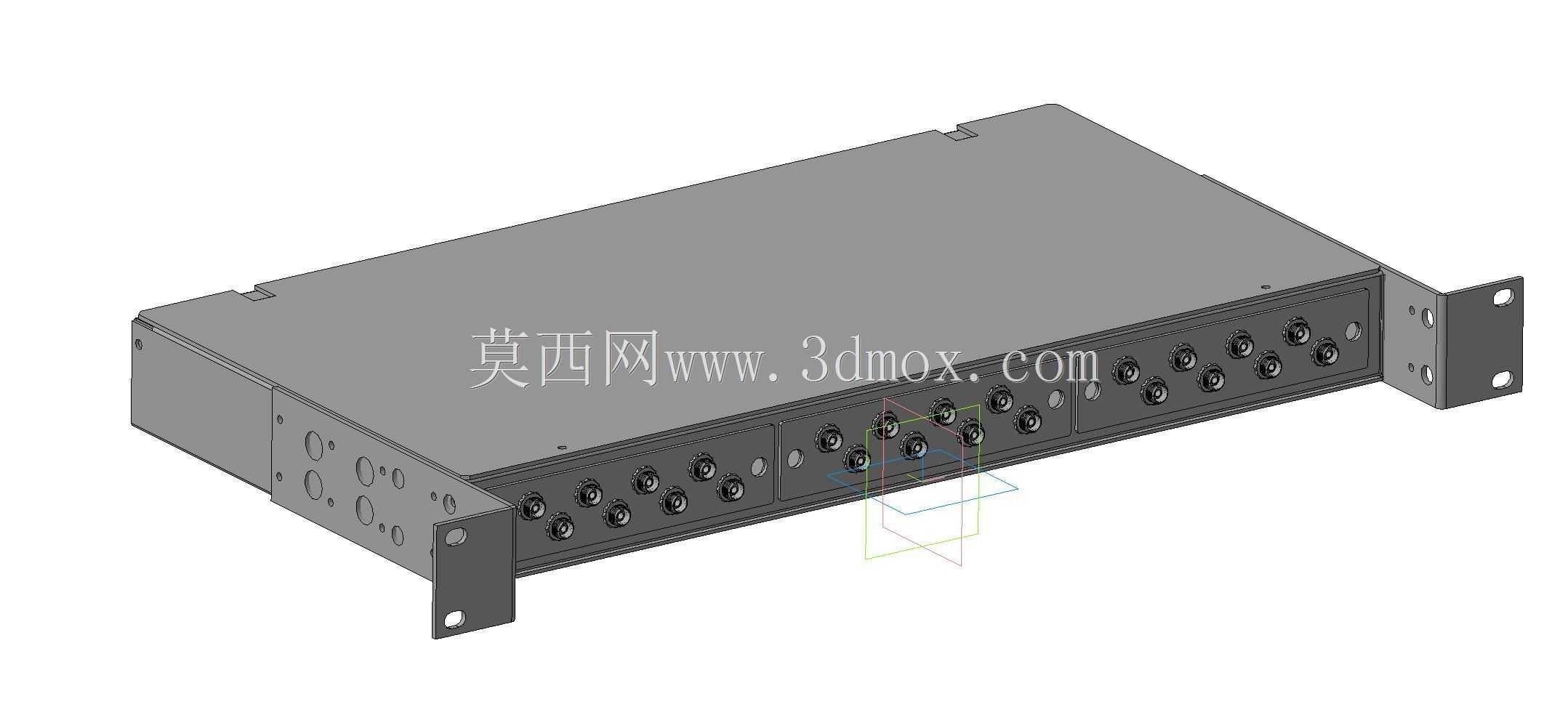

　　钢板表面做哑光喷塑处理，既可以抵御机房常见的凝露、轻微腐蚀，也不会在设备巡检时产生强光反射干扰运维人员视线。箱体正面预留了24个FC型光纤适配器的安装位，每个孔位的同轴度公差控制在0.1mm以内，保证适配器卡入后不会出现歪斜，避免光纤跳线插芯对接时出现偏斜损耗，相邻接口的间距严格遵循通讯布线规范，即使满配插满跳线，相邻插头之间也不会出现挤压干涉，运维人员插拔单根跳线时不会触碰相邻链路，减少误操作风险。箱体内部的空间布局做了分层规划，靠近后侧的区域设置了熔接盘安装位，熔接盘采用翻转式结构，打开后可以完成裸纤与尾纤的熔接、热缩管固定、冗余纤芯盘绕，盘绕半径严格控制在30mm以上，避免纤芯弯折半径过小导致光信号衰减超标；

　　靠近前侧的区域预留了跳线理线空间，多余的跳线长度可以顺着箱体内部的理线卡扣规整排布，不会出现纤芯杂乱缠绕的情况。箱体顶部和侧面的散热开孔采用错位冲孔设计，既可以保证箱体内外空气流通，避免长期密闭导致内部积热加速光纤涂覆层老化，又能阻挡机房内的灰尘、金属碎屑直接落入箱体内污染光纤端面。从结构设计的细节来看，箱体的拼接处采用无毛刺折弯工艺，所有边缘都做了卷边钝化处理，施工人员在进行熔接操作时不会被钢板锐边划伤，箱体的盖板采用快拆式卡扣固定，无需借助螺丝刀等工具即可快速打开，日常运维时可以大幅提升故障排查、链路调整的效率。在工业现场的组网场景中，这类光纤箱还可以直接安装在壁挂式机柜内，适配车间内设备层的光纤布线需求，

　　箱体的抗振动性能经过校核，在车间设备运行产生的持续振动环境下，内部熔接点不会出现松脱，适配器接口也不会出现接触不良的问题。不同于厚重的室外光纤配线箱，这款轻型箱体的设计核心是在满足室内机柜安装的结构强度、布线功能要求的前提下，最大化压缩无效空间，提升机柜内部的空间利用率，单台箱体的高度仅为1U，在标准42U机柜中可以实现多台堆叠部署，满足高密度光纤布线的需求，同时箱体的深度控制在合理范围内，不会与机柜后侧的理线架、电源分配单元产生安装干涉。建模过程中对每一处折弯圆角、安装孔位、卡扣结构都做了1:1还原，所有配合间隙都按照实际钣金加工的公差要求设置，导出的模型可以直接用于机柜布线的仿真模拟，提前校验安装过程中可能出现的干涉问题，也可以作为弱电布线工程的BIM建模素材，辅助完成机房布线的整体规划。
