电气柜配套MTL55xx信号隔离栅结构

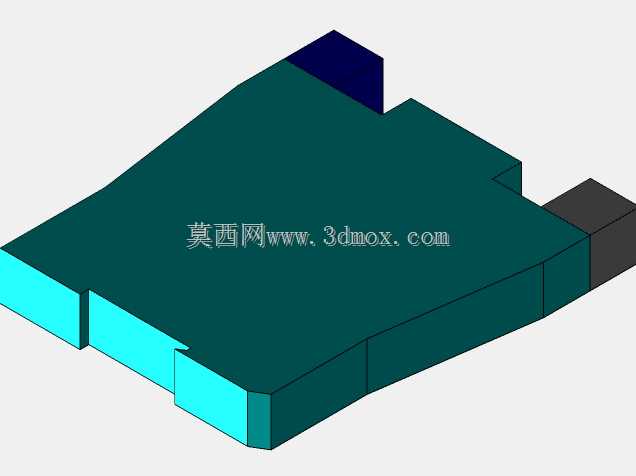

　　在工业电气柜的布线与信号回路设计中，信号隔离器件是保障控制系统稳定运行的核心配套部件，这类器件承担着现场侧与控制侧的信号隔离、浪涌抑制、信号转换功能，避免现场端的强电干扰、地环回路电流串入PLC或DCS控制端，造成采集信号失真、控制模块损坏等问题。本次呈现的MTL55xx系列隔离栅结构，完全贴合工业现场电气柜的安装使用需求做了适配性设计，整体采用矮型薄式的长方体主体结构，主体外壳做了边角钝化处理，避免安装过程中划伤线缆表皮或操作人员手部，外壳选用阻燃级工程塑料材质，满足电气柜内的阻燃等级要求，长期在柜内密闭温升环境下不会出现形变、脆化问题。从安装边界来看，该隔离栅的底部预留了标准导轨卡装结构，

　　可直接适配电气柜内通用的35mmDIN导轨安装，卡装后与导轨的贴合间隙控制在0.2mm以内，不会出现柜内风机运行时的器件共振异响问题；器件的接线端分别布置在主体的两个侧端面，现场侧接线端与控制侧接线端做了物理分区，避免布线时现场强电线缆与控制侧弱电线缆混接，每个接线位旁预留了标识刻印区域，可清晰标注对应回路编号，减少后期运维的查线工作量。设计过程中重点考量了电气柜内的布线空间利用率，该隔离栅的整体厚度控制在12mm以内，单条1米长的标准DIN导轨上可密集布置近80个同型号器件，充分利用柜内垂直安装空间，减少柜体的整体设计尺寸，降低项目的柜体采购成本。器件顶部预留了状态指示灯的安装位，正常工作时指示灯处于常亮状态，

　　信号回路出现故障或隔离模块损坏时指示灯熄灭，运维人员在柜前巡检时可快速定位故障点位，无需逐个回路测量通断。从功能适配角度，该结构预留了内部电路板的安装腔体，腔体内部做了多条加强筋结构，既可以提升外壳的整体抗挤压强度，也能为内部电路板提供多点支撑，避免运输或安装过程中震动造成电路板焊点脱焊；腔体的上下端面预留了散热缝隙，器件工作时内部电路产生的热量可通过缝隙自然对流散出，无需额外加装散热风扇，在-20℃到60℃的柜内工作温度区间内可稳定运行，不会出现过热保护停机问题。在电气间隙设计上，接线端的相邻端子间距满足8mm的强电安全间隙要求，可承受2500V的工频耐压测试，现场侧接入220V交流信号时也不会出现端子间拉弧打火问题，

　　符合工业电气设备的安全规范。另外，器件的两个侧端分别设计了插拔式的接线端子排，更换故障器件时无需重新压接线缆，直接拔下端子排替换新器件即可，单器件更换时间可控制在1分钟以内，大幅减少生产线的停机维护时长。在做电气柜的三维布局设计时，该模型可直接导入装配环境，提前模拟器件与周边线槽、断路器、PLC模块的安装间隙，避免现场安装时出现器件干涉、柜门无法闭合、线缆弯曲半径不足等问题，设计阶段即可完成布线路径的规划，将每个隔离栅的接线长度提前核算，减少现场布线的线缆浪费。
