Finder39.11系列电气柜用继电器结构设计

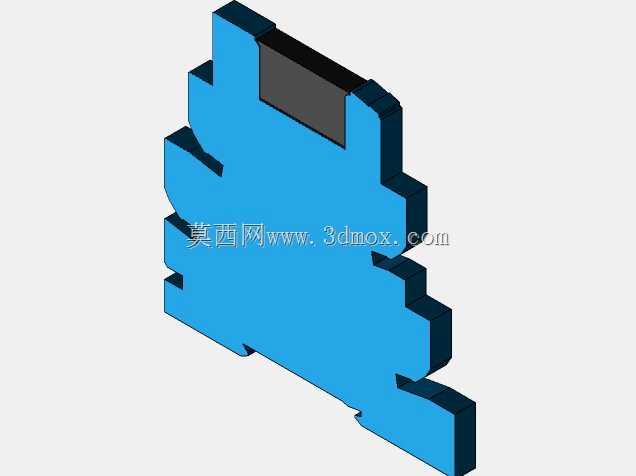

　　在低压电气柜的装配设计环节，这类小型继电器是柜内控制回路里极为常见的基础元件，承担着小电流控制大负载回路通断、信号中转隔离的核心作用，不管是传统的继电器控制柜，还是PLC配套的输出扩展回路，都能见到同结构产品的身影。做三维建模的时候首先要卡准安装边界，这类导轨式安装的继电器，背部的卡扣结构必须完全适配标准35mmDIN导轨的尺寸公差，卡扣的弹性让位间隙要控制在合理范围，既不能太松导致运输或者柜内震动时出现滑脱，也不能过紧造成现场装配时卡装费力、拆卸维护困难。从外形结构来看，这款继电器采用阶梯式的壳体造型，并非规整的长方体，侧面的凹凸结构一方面是为了和同系列的附加模块比如浪涌抑制模块、指示灯模块做拼接适配，

　　相邻模块拼接时的定位凸台和凹槽要做到完全对位，避免拼接后出现错位缝隙；另一方面壳体表面的凹凸筋条也能增加壳体的结构强度，减少注塑成型后的翘曲变形，同时在多台继电器紧密并排安装时，筋条之间预留的微小间隙能形成散热通道，避免长时间通电工作时热量堆积导致线圈老化加速。建模过程中要注意接线端子的位置排布，这款继电器的接线端分布在壳体上下两端，每个接线端子的螺丝孔深度、压线框的活动行程都要符合常规接线的操作空间要求，螺丝刀操作的倾斜角度要预留足够空间，避免相邻端子接线时互相干扰，端子的导电件间距要满足电气间隙要求，不同电位的带电部件之间的爬电距离要符合低压电器的相关规范，避免出现耐压不足的打火隐患。

　　线圈部分的内置结构虽然在外观模型上不需要完全还原细节，但壳体的线圈区域壁厚要均匀，避免注塑时出现缩痕，顶部的标识区域要预留平整的平面，方便后期丝印型号规格、触点参数、线圈电压等标识信息。在电气柜的布局设计里，这类继电器通常排布在PLC模块的下方或者接触器的上方区域，建模时要预留出接线的弯曲半径，尤其是多股软线压接冷压端子后，接线端的出线方向不能和柜内的线槽、走线架产生干涉，继电器本体和周边相邻元件比如断路器、端子排的间距要满足散热和维护操作的要求，不能出现手指伸不进去按压测试杆、或者螺丝刀无法垂直对准端子螺丝的情况。这款继电器的测试拨杆设置在壳体正面，建模时要注意拨杆的活动行程，拨杆拨动时不能和壳体本身产生卡滞，

　　拨杆的表面要做防滑纹理处理，方便现场调试时手动操作测试触点通断。壳体的材质通常选用阻燃尼龙，建模时的壁厚控制在1.2-1.5mm之间，既能保证足够的结构强度，也能控制材料成本，边角处全部做R0.5以上的圆角过渡，避免注塑时出现应力集中导致的开裂，同时也能避免装配时锋利边角划伤操作人员的手部。在做整机装配干涉检查的时候，要特别注意继电器安装到导轨后，背部和安装板之间的间隙，不能出现背部凸起顶到安装板上的走线或者固定螺丝的情况，同时继电器前端的操作空间要预留至少30mm的距离，方便后期维护时插拔、接线操作。这类继电器的触点通常为一开一闭或者两开两闭配置，虽然外观模型不需要展示内部触点结构，但壳体的整体尺寸要和实际产品的触点排布对应，不能出现外形尺寸偏差导致的装配错位，尤其是和配套的继电器底座配合时，底座的插针位置和继电器底部的插孔位置要完全对位，插拔力要控制在合理范围，既要保证接触可靠，也要方便更换维护。
