CheckPoint1200R工业防火墙三维结构设计

　　在工业控制系统网络安全防护体系搭建中，这类紧凑型工业防火墙是电气柜内网络边界防护的核心硬件，本次还原的CheckPoint 1200R设备结构，完全贴合工业现场电气柜安装的实际需求做结构复刻。从实际应用场景来看，该设备主要部署在工厂车间级网络与上层办公网络的边界位置，或是产线内PLC控制单元与上位机通讯链路的节点处，用来过滤非法网络访问、阻断恶意程序向控制层渗透，相比商用防火墙，它的结构设计完全适配工业现场的严苛安装环境。

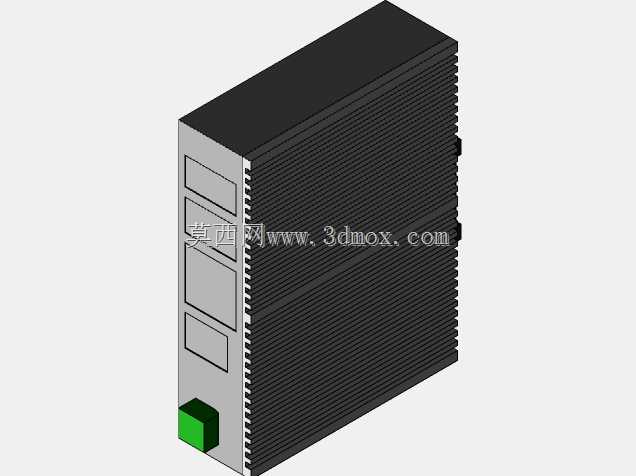

　　设备整体采用长方体紧凑式结构，外壳主体为金属材质，侧面做了密集的散热鳍片一体化设计，这部分结构是建模时重点还原的细节——因为工业现场柜内环境温度普遍偏高，且很多场景没有额外的强制风冷空间，鳍片式外壳可以在无风扇的情况下依靠金属壳体的大接触面积完成被动散热，避免风扇积灰、寿命不足带来的设备故障，建模时每一片鳍片的间距、厚度都按照实物比例还原，保证结构仿真时的散热模拟参考价值。设备正面预留了三个标准模块扩展槽位，槽位采用卡扣式安装结构，现场运维时不需要拆解整机外壳，就可以快速更换通讯接口模块，适配不同的工业总线接入需求，槽位下方的绿色端子块是设备的电源输入接口，采用工业级凤凰端子结构，相比普通民用设备的DC电源接口，抗震防松性能更强，能承受车间设备运行带来的持续振动，避免电源接触不良导致的设备断网。

　　从设计思路来看，这款设备的结构完全服务于工业场景的可靠性需求，没有多余的装饰性结构，所有外壳棱边都做了小倒角处理，避免安装时划伤运维人员，同时壳体的拼接缝隙都做了错位挡边设计，能阻挡柜内布线时掉落的金属碎屑、灰尘进入设备内部，满足IP30以上的防护等级要求。安装边界方面，设备的宽度适配标准DIN导轨安装尺寸，背部预留了导轨卡扣的安装位，可以直接卡在电气柜内通用的35mm标准导轨上，不需要额外打孔固定，深度尺寸控制在120mm以内，即使是深度较浅的壁挂式小型电气柜，也能顺利完成安装，不会出现柜门无法闭合的问题；设备的高度适配标准机柜U位模数，在标准19英寸机柜内安装时，可以搭配安装耳板固定在机柜立柱上，单台设备占用1U的安装空间，多台并排部署时不会出现空间干涉。

　　建模过程中重点还原了设备的接口对位精度，正面扩展槽位的定位凸台、卡扣的配合间隙都按照实际装配公差做了预留，壳体的壁厚设置为1.2mm，符合工业钣金外壳的常规加工厚度，散热鳍片与主体外壳的连接部分做了圆角过渡，避免钣金加工时出现应力集中断裂的问题。设备底部预留了接地柱的安装位置，符合工业电气设备的接地规范，建模时也还原了这一细节结构，方便后续做电气安规相关的结构校验。对于需要做电气柜布局设计的工程师来说，这个三维模型可以直接导入柜内布局装配体中，提前核对设备与周边断路器、交换机、PLC模块的安装间距，预留出足够的布线空间，避免现场安装时出现设备干涉、线缆弯折半径不足的问题；同时模型的散热结构细节也可以为同类工业网络设备的结构设计提供参考，尤其是无风扇被动散热的壳体结构设计、工业场景下的安装适配细节，都具备实际的工程参考价值。在做设备选型阶段，工程师也可以通过这个模型直观判断设备的安装空间是否满足现场柜内的预留尺寸，提前规划导轨的安装位置、电源线缆和通讯线缆的走线路径，减少现场安装的整改工作量。
