电气柜用工业以太网管理交换机结构设计

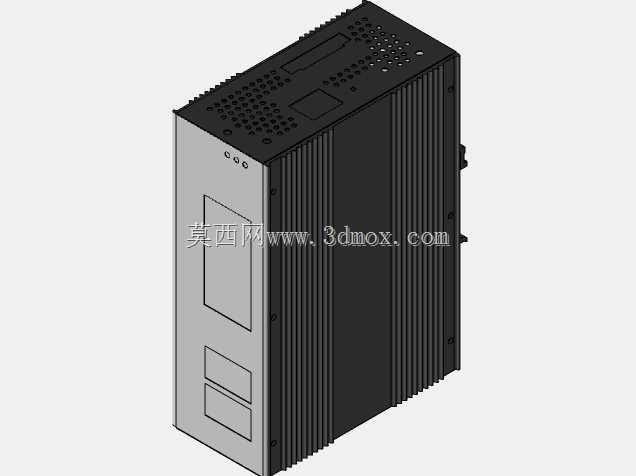

　　做电气柜集成设计的时候，最头疼的就是柜内网络设备的适配问题，这款ICPDAS FSM-510G-4F工业以太网管理交换机的三维结构，完全是针对柜内安装场景做的定向优化，能解决不少现场布线和空间排布的痛点。从结构设计逻辑来看，这款设备采用了金属拼接壳体，主体散热面做了一体化竖向肋条结构，没有额外加装散热风扇，完全靠壳体被动散热，这种设计首先规避了柜内积尘导致风扇卡滞的故障点，毕竟工业电气柜往往部署在车间、厂区站点这类多粉尘、温湿度波动大的环境，无风扇结构的长期运行可靠性要比带风扇的设备高一个量级。壳体的拼接缝隙都做了错位止口设计，能达到常规工业级的防护要求，避免柜内走线时的金属碎屑、凝露侵入设备内部造成电路故障。从安装边界来看，

　　这款设备的宽度完全适配标准DIN导轨安装的尺寸规范，竖向的肋条结构同时兼顾了安装时的导向定位，设备背部的导轨卡扣位置做了居中设计，安装后不会出现偏载倾斜，左右预留的接线空间刚好能满足工业水晶头、光纤接头的插拔操作，不会因为柜内相邻设备排布过密导致接头插不到位、或者插拔时需要拆卸相邻设备的问题。设备正面的接口排布做了分层设计，下部预留的两个矩形槽位是状态指示灯和调试接口的安装位，上部的三个小圆孔是设备运行状态的硬指示灯，不用接入管理系统就能直观看到电源、链路、运行的状态，现场运维的时候不用开笔记本连后台，扫一眼就能判断设备基本运行状态。顶部的散热开孔做了错位冲孔设计，既保证了内部热空气的上升流通，又能避免上方走线掉落的金属丝、

　　灰尘直接落到内部电路板上，开孔的孔径控制在2mm以内，也能防止运维时螺丝刀等小工具误触内部带电部件。从实际应用场景来说，这款设备主要是面向工业现场的以太网组网需求，4个光口搭配多个电口的配置，能满足车间级设备环网组网的需求，既可以通过光纤实现长距离的跨车间链路连接，也能通过电口就近接入PLC、IO模块、触摸屏等柜内设备，管理型的功能配置还能实现VLAN划分、环网冗余、流量管控，避免工业现场的网络广播风暴影响生产设备的通讯稳定性。做三维结构建模的时候，这款模型把壳体的所有安装孔位、卡扣结构、接口避让空间都做了1:1的还原，在做电气柜三维排布的时候，可以直接导入模型做干涉检查，提前核算柜内的走线空间、散热通道预留，

　　不用等设备到货才发现安装位和相邻的断路器、端子排、电源模块出现空间冲突。设备的边角都做了小圆角钝化处理，没有尖锐的冲压毛边结构，安装运维的时候不会划伤线缆或者操作人员，壳体的接地柱位置做了内凹设计，接地接线柱安装后不会突出壳体表面，避免和导轨或者相邻设备形成短路点。从结构强度来看，壳体采用1.2mm厚度的冷轧钢板拼接，侧面的紧固螺丝孔位都做了压铆螺母设计，反复拆装维护不会出现螺纹滑牙的问题，设备的整体重量控制在合理区间，单根标准DIN导轨就能承载，不需要额外加装支撑固定件，能减少柜内的安装配件数量，降低整体的物料成本。在做柜内热场仿真的时候，这款设备的散热肋条朝向和柜内的竖向散热风道方向一致，设备自身运行产生的热量会顺着肋条向上流通，不会把热量堆积在设备安装的局部区域，也不会对相邻的温敏元件造成热影响。
