电气柜用泓格I-7000系列通讯中继模块

　　在工业现场电气柜的布线设计中，RS485总线的通讯稳定性一直是结构工程师与电气工程师协同设计时需要重点考量的环节，尤其是当柜内IO点位分布跨度大、总线走线长度超出RS485标准传输距离，或是现场存在变频器、伺服驱动器等强电磁干扰源时，加装适配的通讯中继模块是解决信号衰减、抗干扰能力不足问题的常规方案。本次建模的这款泓格I-7000/M-7000系列模块，正是针对这类电气柜内分布式IO扩展、总线信号中继场景设计的工业通讯部件，建模过程中完全参照同系列I-7510 RS485中继器的实际安装尺寸与外形特征完成，可直接用于电气柜的三维布局干涉检查、安装位预留设计工作。

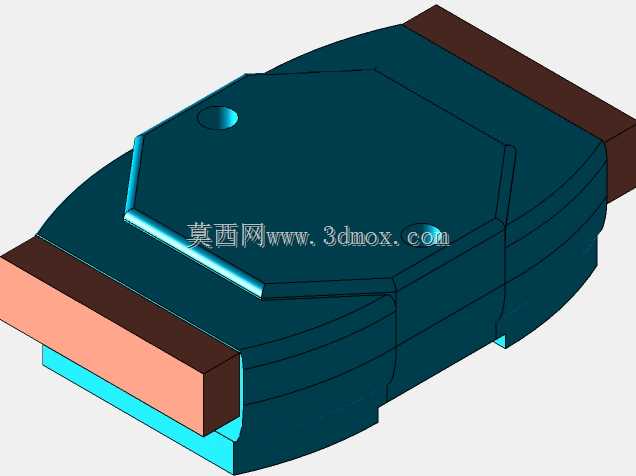

　　从实际使用场景来看，这类模块通常安装在电气柜内部的标准DIN导轨上，也可通过底部的固定螺丝孔直接固定在柜内安装板上，因此建模时首先明确了安装边界的尺寸约束：模块整体采用长方体切角的外壳造型，主体外壳为深墨绿色阻燃PC材质，前端的总线接线端采用浅橙色防护端盖设计，端盖下方预留了接线端子的操作空间，端盖与主体外壳衔接处做了阶梯式的卡扣结构，既可以保证接线完成后端盖能够牢固扣合，避免现场接线裸露引发的短路风险，也能在后期维护时快速拆卸端盖进行线路调整。模块顶部设计了圆形的状态指示灯开孔，对应实际产品的电源、通讯状态指示灯位置，建模时严格对齐了开孔的中心位置与孔径尺寸，确保后期做面板丝印、开孔对位时不会出现尺寸偏差。

　　在结构设计思路上，这类工业通讯模块的外壳做了多道环形的加强筋设计，也就是模型上外壳侧面的几道内凹线条，一方面是为了增强塑料外壳的结构强度，避免在柜内安装、插拔接线时外壳受力开裂，另一方面也能增加外壳的散热面积，工业现场电气柜内长期处于40-60℃的工作环境，模块自身工作产生的热量可以通过外壳的筋条结构更快散发到柜内空气中，降低高温环境下通讯芯片的工作故障率。模块两端的接线区域做了内凹式的设计，接线端子完全藏在端盖下方的空间内，当多台模块并排安装在DIN导轨上时，相邻模块的接线空间不会互相干涉，建模时特意验证了相邻模块最小安装间距下的接线操作空间，确保扳手、螺丝刀等常用接线工具可以正常操作，不会因为模型尺寸偏差导致实际安装时出现操作空间不足的问题。

　　从功能适配的角度来说，这款模块的外形尺寸与同系列的IO采集模块、控制模块完全一致，因此在做整个电气柜的三维布局时，可以直接复用该模型的安装孔位、导轨卡扣尺寸，统一规划柜内的模块排布位置，不需要单独为不同功能的同系列模块预留差异化的安装空间。建模时特意还原了模块底部的导轨卡扣结构，卡扣的凸起高度、卡扣与安装板的间隙尺寸都按照实际导轨安装的标准尺寸设置，在做整体装配检查时，可以直接模拟模块卡入DIN导轨的装配过程，检查模块与柜内走线槽、其他电气元件之间的安全间隙是否符合电气设计规范，比如强电回路与通讯模块之间的间距是否满足20mm以上的安规要求，模块上方的走线空间是否足够容纳总线电缆的弯曲半径。

　　很多工程师在做电气柜三维设计时，容易忽略这类小型通讯模块的细节建模，往往用简单的方块代替，实际装配时才会出现接线端盖打不开、指示灯被相邻元件遮挡、导轨卡扣与安装板干涉等问题，这款模型在建模时还原了所有影响装配的细节特征：比如端盖的开合角度对应的空间范围，模块侧面的插拔式接线端子的突出尺寸，顶部指示灯的可视角度范围，甚至外壳上的脱模斜度都做了还原，确保模型导入到装配体中后，所有的干涉检查结果都能和实际装配情况一致。另外，模块外壳的切角设计也不是单纯的造型处理，实际安装时如果柜内角落位置空间有限，切角结构可以避开柜内的折弯加强筋，让模块可以更贴近柜壁安装，充分利用柜内的边角空间，这一点在建模时也做了尺寸验证，切角的角度和位置完全匹配实际产品的设计，确保布局时可以准确利用这部分结构特征优化柜内空间利用率。
