霍尼韦尔ControlEdge八插槽冗余IO机架结构

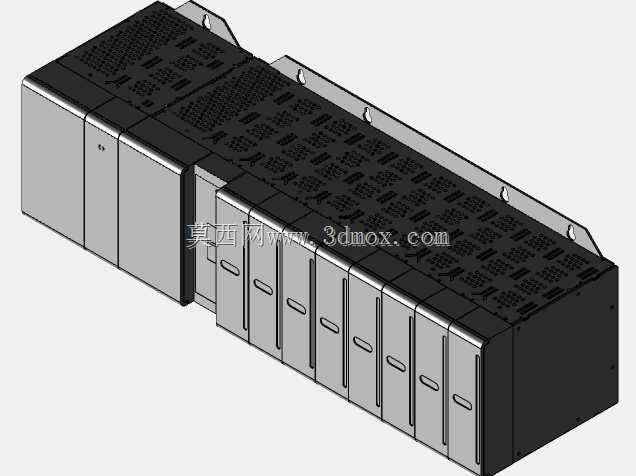

　　在流程工业、离散制造的分布式控制系统搭建场景中，IO机架作为PLC系统连接现场传感、执行元件的核心载体，其结构设计直接决定了整套控制系统的扩展能力、运行稳定性与现场安装适配性。这款八插槽冗余配置的IO机架，是针对高可靠性要求的控制场景开发的硬件载体，在石化、电力、制药等对控制中断零容忍的行业现场，这类带冗余电源位的机架是控制站的标准配置。从结构设计逻辑来看，机架整体采用模块化拼接思路，左侧预留两个等宽的电源安装位，支持双电源冗余热备，当单路电源出现供电故障时，另一路电源可无间断接管供电，避免控制回路掉电导致的生产停机风险。电源位右侧排布八个标准IO插槽，每个插槽的导轨定位、接插口位置都做了统一公差约束，可兼容数字量输入输出、

　　模拟量输入输出、通讯模块、特殊功能模块等不同类型的IO卡件，卡件插入后通过机架背部的总线背板完成通讯与供电连接，无需额外布线即可实现卡件与CPU单元的数据交互。外形尺寸上，机架整体采用长条形卧式结构，深度方向适配标准机柜的安装纵深，高度方向占用6U的机柜安装空间，顶部预留的四个挂耳安装孔位，支持直接固定在标准DIN导轨或者机柜内部的安装梁上，安装孔的孔位间距符合通用工业机柜的安装孔距规范，无需额外加工转接件即可完成现场固定。机架的外壳主体采用阻燃ABS工程塑料搭配金属散热衬板，顶部的格栅式散热结构对应每个卡件的发热区域，可形成自然对流散热通道，保证卡件长时间运行时的热量能够及时散出，避免局部积热导致的电子元件寿命衰减。

　　每个IO插槽的前端都预留了卡件固定卡扣位与标签粘贴区域，卡扣可在卡件插入后自动锁止，防止现场振动导致的卡件松脱，标签区域可标注对应插槽的通道点位信息，方便后期运维时的点位排查。从安装边界来看，机架左右两侧预留了不小于20mm的走线空间，方便现场接线时的线缆弯折与整理，背部的总线接口做了防呆设计，不同类型的卡件无法插入错误的插槽，避免安装失误导致的硬件损坏。在实际项目应用中，这类八插槽IO机架通常作为中小型控制站的本地IO单元，或者大型控制系统的远程IO站使用，可根据现场点位数量灵活配置卡件类型，冗余电源的设计也让整套控制单元的可用性达到99.99%以上，满足连续生产型企业的不间断控制需求。建模过程中，对每个插槽的插拔间隙、

　　安装卡扣的配合尺寸、散热格栅的开孔率都做了1:1还原，机架上的每个安装孔位、定位凸台都按照实际硬件的尺寸公差绘制，可直接用于控制柜的布局设计、安装干涉检查，也可作为控制系统三维数字化交付的元件模型使用，帮助设计人员在虚拟环境中完成控制柜的布线规划、散热仿真，提前规避现场安装时可能出现的空间干涉、布线不合理等问题。
