带配套插座的工业用插接式继电器结构

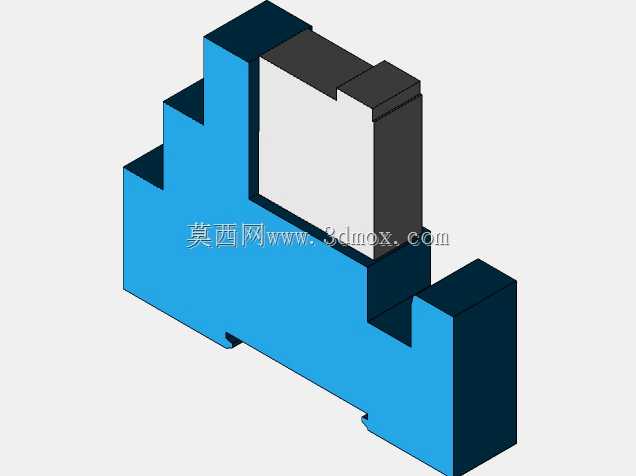

　　做电气柜三维布局的时候，这类带集成插座的插接式继电器是绕不开的常用元件，很多刚入行的结构工程师容易忽略它的安装边界，最后布线或者装柜的时候才发现干涉，返工起来特别麻烦。这个模型还原的是工业场景里常用的插拔式继电器配套插座的组合结构，日常主要用在低压控制回路里，做小功率信号通断、负载回路的弱电控制，常见于机床控制柜、自动化产线的电控箱、楼宇配电的控制回路里，和普通焊接式继电器不一样，这种带配套插座的结构不用每次更换继电器的时候拆接线，后期运维换件效率高很多，现场电工不用动二次线，直接拔插旧件换新件就行，能大幅缩短停机维护的时间。从结构设计的角度看，这个模型把继电器本体和插座的配合卡扣、定位凸台都做了还原，

　　继电器主体的阶梯式外壳造型不是随便做的造型，一方面是给内部的电磁线圈、触点组留出足够的安装空间，另一方面阶梯的台阶刚好和插座上的限位槽对应，插装的时候能防反插，避免现场施工的时候插错方向烧触点。外壳上的凸起卡扣是和插座锁紧用的，插到位之后会有明显的卡滞手感，不会因为柜内走线拉扯、设备运行振动导致继电器松脱，很多便宜的小厂件就是卡扣配合间隙做不好，设备跑半年就有继电器松掉的故障，排查起来特别费时间。安装边界这块，这个模型的底座安装尺寸是按照标准导轨安装做的适配，底部的卡扣结构刚好能卡到常用的35mm标准DIN导轨上，不用额外打孔固定，装柜的时候直接顺着导轨卡进去就行，相邻安装的时候要注意预留出至少5mm的手指操作空间，

　　不然后期拔插继电器的时候没地方下手，硬撬容易把外壳撬碎。插座部分的接线端子是在继电器本体的下方，布线的时候要给端子的压线螺丝留出操作空间，不能把线槽贴着装到继电器旁边，不然压线的时候螺丝刀伸不进去。另外这个组合结构的整体高度要提前算到柜内的安装空间里，很多人做布局的时候只算导轨到柜门的距离，忘了继电器插上去之后的总高度，最后柜门关上的时候压到继电器顶部，或者顶到线槽的盖板，这些都是实际做项目里经常踩的坑。从功能特性来说，这种继电器的触点一般是带常开常闭的组合配置，插座上的接线位对应每个触点的引脚，模型里还原的引脚排布和实际工业用的同规格产品一致，做布线仿真的时候可以直接按照引脚位置走二次线，不用再对着样本核对引脚间距。

　　外壳的材质一般是阻燃PA66，做三维建模的时候如果要做热仿真，可以直接给外壳赋予对应的阻燃工程塑料参数，触点部分和内部线圈虽然在这个简化模型里没有做全细节，但外形的包络尺寸完全准确，做布局干涉检查的时候完全够用，不用再自己对着二维样本画外形。很多工程师做电气柜布局的时候喜欢随便找个方块代替继电器，最后实际装件的时候才发现宽度不对，相邻元件挤在一起，或者插座的接线方向和走线方向不匹配，用这个精准的三维模型做布局，就能提前把这些问题规避掉。另外要注意，这种带插座的继电器在安装的时候，插座是先固定到导轨上接好线，最后再把继电器插上去，所以做装配工艺仿真的时候，要把装配顺序考虑进去，不能先把继电器插到插座上再整体往导轨上装，那样底部的导轨卡扣不好对位，现场施工的时候也不会这么操作。模型的外形阶梯结构还有一个作用，就是给继电器上的状态指示灯留出安装位置，一般同规格的继电器正面会有LED动作指示灯，阶梯的平面刚好能把指示灯露出来，不用额外在外壳上开凸台，也能避免指示灯被旁边的元件挡住，运维人员巡检的时候一眼就能看到继电器的动作状态，不用凑到跟前去看。
