带钨芯传送带清洁刮刀结构设计

　　在散料输送、流水线生产的现场工况里，传送带工作面的残留附着物一直是影响输送效率、加剧带面磨损的核心问题之一，这款带钨芯的清洁刮刀，正是针对这类工况开发的接触式清扫部件。从实际应用场景来看，这类刮刀常安装在输送机头部滚筒下方的回程段起始位置，也可根据现场残留物料的粘附特性，在回程段中部加装二级清扫结构，适配矿山、建材、粮食加工、化工散料输送等多类场景，不管是粘附性较强的湿黏粉料，还是粒度不均的颗粒状散料，都能通过刮刀与带面的紧密贴合实现有效刮除，避免残留物料进入滚筒与带面的贴合间隙造成带面跑偏、局部磨损，也能减少回程段物料撒漏带来的现场清理工作量。

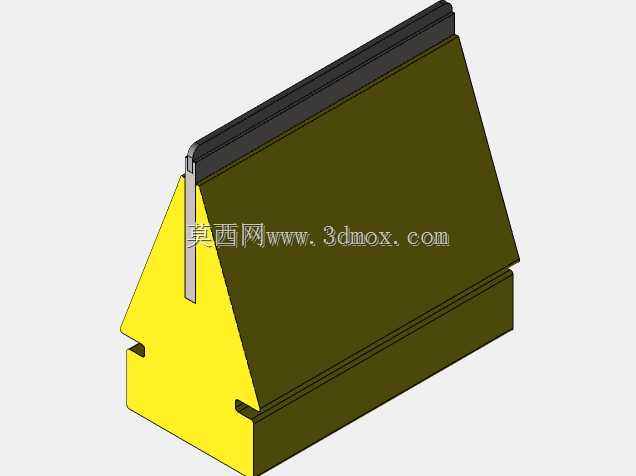

　　从功能特性上看，这款刮刀的核心设计点在于内置的钨芯结构，区别于传统纯橡胶或纯聚氨酯刮刀，钨芯的高硬度、高耐磨特性可以让刮刀的刮削刃口在长期与带面、硬质物料颗粒摩擦的过程中保持均匀的磨损速率，不会因为局部受力不均出现刃口缺口、偏磨的问题，同时外部的弹性基体可以在接触带面时提供合适的退让量，既保证刮削压力足够清除附着物，又不会因为刚性接触过度损伤传送带表面的橡胶覆盖层。刮刀的主体承托结构采用三角楔形的截面设计，这种结构一方面可以让刮落的物料顺着斜面自然滑落至头部落料斗内，不会在刮刀背部堆积造成卡滞，另一方面楔形结构的刚性更好，在长期承受带面摩擦反力的情况下不会出现中部弯曲变形，保证整个刃口长度方向上的刮削压力均匀一致。

　　从设计思路层面拆解，这款刮刀在建模阶段就充分考虑了现场安装的适配性，底部设置的两个卡槽结构是标准的输送机清扫器安装槽尺寸，可以直接适配市面上主流的清扫器安装架，不需要现场额外打孔改制，安装时只需要将刮刀卡入安装架的导轨内，调整好压紧弹簧的压力即可投入使用。刮刀的刃口部分做了微小的倒角处理，避免锐边在安装过程中划伤操作人员，同时也能让刃口与带面的接触从线接触逐步过渡到面接触，减少初期使用时的带面磨损。整体外形的倾斜角度经过反复校核，设定为与带面运行方向呈15度夹角，这个角度下刮削力的方向既可以有效剥离带面附着物，又不会产生过大的垂直于带面的正压力，降低带面运行的附加阻力，减少输送机驱动电机的额外负载。

　　关于安装边界与尺寸适配，这款刮刀的有效刮削宽度覆盖常规600mm带宽的输送机，安装时需要保证刮刀刃口与滚筒轴线的平行度误差不超过2mm，否则会出现局部压力过大、局部刮不到位的问题；刮刀背部与安装架的贴合面做了平面度处理，安装后不会出现晃动，压紧装置的调整行程预留了15mm的磨损补偿量，当刮刀刃口磨损到一定程度时，只需要调整压紧弹簧的预紧力即可继续使用，不需要立刻更换刮刀，延长了部件的使用寿命。在材质搭配上，外部弹性基体选用耐油、耐老化的聚氨酯材质，可以适应-20℃到60℃的工作环境，不会因为现场的油污、少量腐蚀性物料出现提前老化开裂的问题，内置的钨芯采用整体嵌入式安装，与外部基体结合牢固，不会在长期摩擦过程中出现芯体脱落的问题。

　　在实际使用过程中，这类刮刀相比传统的合金清扫器重量更轻，安装维护时不需要借助起重设备，单人即可完成更换作业，同时刮削过程中产生的噪音更小，适合对现场噪音控制有要求的生产车间使用。针对不同的物料特性，这款刮刀的刃口硬度可以通过调整钨芯的嵌入深度做适配，比如针对粒度较大、磨琢性强的矿石类物料，可以适当增加钨芯的露出长度，提升刃口的耐磨性能；针对粮食、食品类物料的输送场景，可以更换为食品级的外部基体材质，满足卫生要求。建模过程中所有的安装尺寸都做了参数化关联，后续如果需要适配不同带宽的输送机，只需要调整刮刀的长度参数、对应调整卡槽的位置即可快速衍生出不同规格的型号，不需要重新进行整体结构设计，大幅提升了系列化设计的效率。
