带密封组件的输送机用承载辊筒结构

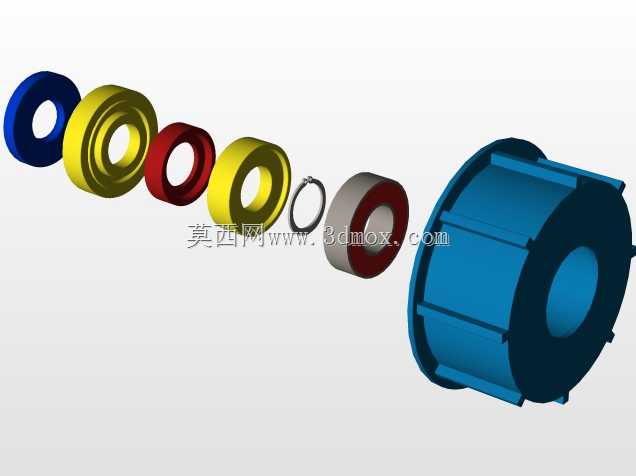

　　在散料输送、成件物料转运的各类连续输送场景中，辊筒作为直接承托输送带与物料的核心受力部件，其运行稳定性直接决定整条输送线的运维周期与作业效率。这套辊筒结构采用芯轴固定、筒体旋转的经典承载形式，区别于无密封的简易光辊结构，设计阶段就针对多尘、潮湿的工业现场工况做了多层防护配置，从拆解的爆炸视图能清晰看到，筒体端部依次排布了多层密封环、隔套、轴承组件，所有旋转副都被包裹在密封结构内部，能有效阻挡输送过程中散落的矿尘、粮粒、包装碎屑以及现场冲洗的水汽侵入轴承滚道，避免轴承过早出现磨粒磨损、润滑脂失效的问题。

　　从结构设计逻辑来看，筒体采用等径直筒结构，外圆面做了统一的粗糙度控制，保证和输送带接触时受力均匀，不会因为局部圆度偏差造成输送带跑偏、局部磨损加剧的问题。端部的轴承安装位采用台阶式定位设计，轴承内圈与固定芯轴采用过渡配合，外圈与筒体端盖的轴承室采用基孔制配合，装配时不需要额外做配磨加工，就能保证轴承的径向游隙处于合理区间，既不会因为配合过紧造成轴承运转温升过高，也不会因为配合过松出现跑圈、异响的问题。多层密封环采用不同颜色的弹性耐磨材质制作，相邻密封环的唇口方向交错布置，最外侧的密封唇口朝向筒体外部，能阻挡大颗粒杂物直接进入密封腔，内侧的密封唇口朝向轴承侧，能锁住轴承腔内的润滑脂，避免长期运转过程中润滑脂被甩出造成干磨。

　　在安装边界方面，这套辊筒的两端芯轴伸出段采用统一的扁位或者光轴设计，能直接适配常规带式输送机的支架安装槽，不需要额外加工定制连接座，安装时只需要将芯轴两端卡入支架的U型槽内，插入防脱销即可完成固定，后期维护更换时不需要拆解整条输送线的机架，单人就能完成辊筒的拆装替换。尺寸设计上，筒体长度与直径的配比符合通用带式输送机的托辊选型规范，能覆盖常见带宽的输送线使用需求，芯轴的直径经过抗弯强度校核，在额定承载载荷下，芯轴的最大扰度控制在允许范围内，不会因为长期重载出现芯轴弯曲、筒体转动卡滞的问题。

　　实际使用过程中，这套辊筒结构的旋转阻力比普通敞开式轴承辊筒更低，因为密封结构的摩擦阻力经过优化，多层密封环之间预留了微小的储油间隙，装配时在密封间隙内填充少量润滑脂，就能长期维持密封唇口的润滑状态，不会因为密封件的干摩擦造成运转阻力上升。和传统的冲压轴承座托辊相比，这套结构的端盖与筒体采用一体式装配定位，同轴度精度更高，筒体运转时的径向跳动量更小，高速输送工况下不会出现明显的振动、噪音问题，既能用于常规的箱装、袋装成件物料输送，也能适配砂石、煤炭等散料的重载输送场景，在粮食加工、仓储物流、矿山输送、电商分拣等不同行业的输送线上都能适配使用。设计建模过程中，所有配合面的尺寸公差、形位公差都在三维模型里做了对应标注，零件之间不存在干涉问题，装配时按照爆炸视图的顺序依次将密封件、隔套、轴承压入对应位置，再将端盖与筒体固定即可完成总装，不需要额外做零件的二次修整，能直接用于生产加工的图纸参考，也能作为输送线整体三维布局的标准件直接调用，匹配不同输送线的排布设计需求。
