矿用分级冲孔筛板结构设计

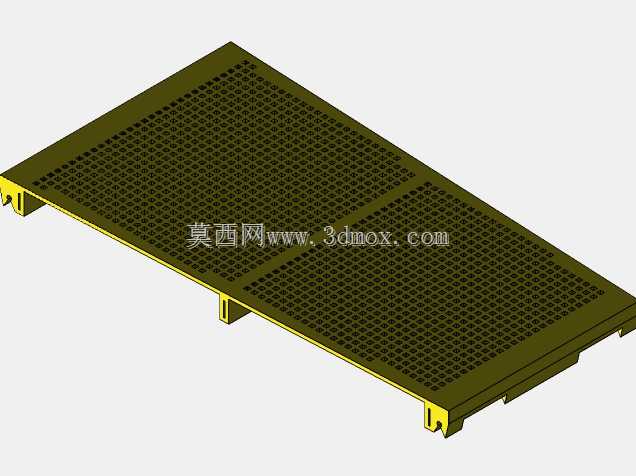

　　在砂石骨料生产、矿石分选作业线里，筛面是直接接触物料、承担分级功能的核心承载部件，这款冲孔式筛板的结构设计，完全围绕现场重载、连续作业的工况做了针对性优化。从实际使用场景来看，这类筛板主要适配振动筛设备，安装在筛箱的支撑梁上，承担5-50mm粒径区间的矿石、碎石、建筑骨料的分级筛分作业，作业过程中持续承受物料的冲击、摩擦，同时伴随筛机的高频振动，因此结构设计上首先要平衡开孔率与结构强度的矛盾——如果一味追求开孔率提升筛分效率，筛板刚度不足会在高频振动下过早出现焊缝开裂、板体变形的问题；如果板体过厚、开孔排布过密，又会增加筛机的动载荷，降低有效筛分面积，堵孔概率也会随之上升。这款筛板的整体外形为矩形平板结构，

　　有效筛分区域的尺寸为595mm×320mm，板体采用等厚冲孔设计，筛孔采用均匀排布的方形通孔，孔边做了微小的倒角处理，既可以减少物料棱角对孔边的切削磨损，也能降低颗粒卡孔的概率，湿料筛分场景下的透筛率表现比直孔结构更稳定。安装边界的设计上，筛板的两侧设置了向下弯折的安装支脚，支脚上预留了与筛箱横梁匹配的定位卡槽，安装时不需要额外焊接固定，直接将卡槽卡在横梁的定位凸台上，相邻筛板之间通过侧边的搭接边贴合，即可形成连续的完整筛面，这种快装结构在现场更换磨损筛板时，不需要动用大型焊接设备，单人即可完成单块筛板的拆装更换，能大幅缩短设备停机维护的时间。从结构受力的角度看，筛板背面设置了两道纵向的加强筋，将整个筛面分成三个独立的筛分区域，

　　加强筋的高度与安装支脚的下平面齐平，安装后加强筋可以直接贴合在筛箱的横向支撑梁上，将筛面承受的物料冲击力直接传递到筛箱主梁上，避免筛板中部因为悬空受力出现下凹变形，延长筛板的疲劳使用寿命。筛板的边缘做了折边处理，折边高度与加强筋高度一致，一方面可以提升板体的整体抗弯刚度，另一方面可以阻挡筛面边缘的物料从筛板拼接缝隙漏下，减少筛下物的混级问题。在实际选型适配时，需要注意筛板的安装支脚卡槽尺寸要与现场筛箱横梁的截面尺寸匹配，安装时要保证相邻筛板的搭接边贴合紧密，不能出现高低差，否则物料流动到拼接位置时容易出现卡滞，长期磨损还会导致筛板边缘过早破损。筛孔的尺寸排布是根据目标分级粒径做的匹配设计，这款筛板的开孔率控制在合理区间，

　　既保证足够的透筛面积，又让板体保留足够的抗冲击强度，应对矿山现场大块矿石的落料冲击时，不会出现板体被砸穿、变形的问题。和传统的编织筛网相比，这种冲孔一体式筛板的耐磨寿命是编织网的3-5倍，虽然单块成本略高，但全生命周期的更换成本、停机损失更低，更适合连续化生产的大型砂石生产线、金属矿选矿厂的中细碎筛分环节。设计过程中还考虑了筛板的通用性，安装支脚的卡槽尺寸采用了行业通用的横梁适配规格，可以直接替换同尺寸的旧款筛板，不需要对现有筛箱结构做任何改造，降低了用户的配件替换成本。筛板表面的冲孔排布采用错排方式，相比直排布局，物料在筛面振动前进的过程中，接触筛孔的概率更高，有效筛分面积的利用率更好，筛分效率比同尺寸直排孔筛板高出8%左右，同时错排的孔位也让板体的应力分布更均匀，高频振动下的应力集中点更少，不容易出现疲劳裂纹。
