矿用浮选机半球形导流叶轮结构

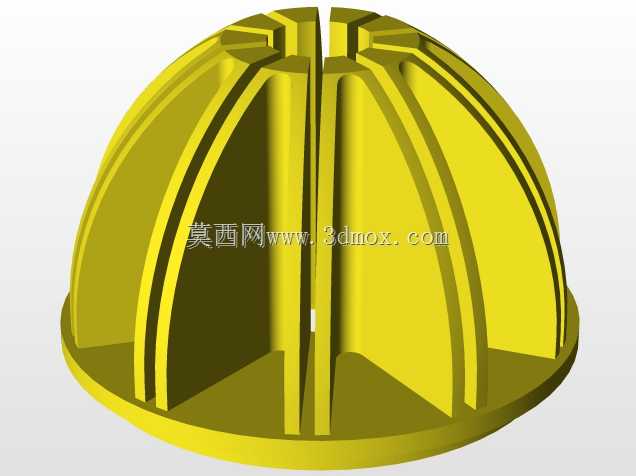

　　该叶轮结构主要应用于矿物浮选作业环节，作为浮选设备的核心过流搅拌部件，直接决定矿浆与药剂的混合效率、气泡分散均匀度以及矿物颗粒的悬浮状态，是浮选槽内实现有用矿物与脉石分离的关键执行构件。在实际选矿生产流程中，这类半球形结构的叶轮区别于传统平直叶片叶轮，其弧形流道设计能够在旋转过程中形成更稳定的轴向与径向复合流场，避免矿浆在槽内出现分层沉槽问题，尤其适配细粒级矿物的浮选作业，能够减少粗颗粒矿物在槽底的淤积，降低设备停机清槽的频次。从功能特性来看，该叶轮采用周向均匀分布的径向筋条结构，筋条沿半球曲面从底部安装环一直延伸至半球顶端开口位置，相邻筋条之间形成独立的过流通道，旋转时既可以推动矿浆沿径向甩出，

　　又能通过半球内腔的负压效应将槽底矿浆向上抽吸，实现矿浆在槽内的大循环流动，同时能够将充入的空气剪切为尺寸均匀的微小气泡，增加气泡与矿物颗粒的碰撞概率，提升浮选回收率。设计过程中，首先考虑的是浮选槽内的流场分布需求，传统圆盘式叶轮在高浓度矿浆工况下容易出现流场短路问题，即表层矿浆直接循环无法带动底层矿浆流动，因此采用半球形的整体构型，将叶轮的抽吸入口延伸至靠近槽底的位置，安装时叶轮底部安装环与浮选槽主轴的连接法兰同轴配合，安装边界需保证叶轮外球面与槽体稳流板之间的径向间隙保持在合理范围，间隙过大会导致流场紊乱，间隙过小则容易出现卡滞磨损。外形尺寸方面，该叶轮底部为整圆安装基准环，环面预留与主轴轮毂连接的安装位，

　　半球直径根据浮选槽的单槽容积匹配，通常单槽容积每提升1立方米，叶轮直径对应增大适配尺寸，顶端的开口结构用于平衡叶轮内腔的压力，避免旋转过程中内腔形成过大负压导致主轴密封件承受额外载荷。筋条的厚度设计充分考虑矿浆的磨蚀特性，在保证流道过流面积足够的前提下，筋条迎流面做了圆弧过渡处理，减少矿浆中硬质颗粒对筋条的冲蚀磨损，延长部件的使用寿命。实际运行过程中，该叶轮的转速通常控制在合理区间，既保证足够的搅拌强度让矿物颗粒保持悬浮，又不会因为转速过高导致液面翻花严重、气泡兼并上浮过快影响分选效果。不同于输送类叶轮侧重扬程与效率的设计逻辑，浮选叶轮的设计核心是流场的均匀性与气泡剪切能力，该结构的周向筋条在旋转时，

　　相邻筋条之间的流道能够对空气与矿浆的混合流体进行反复剪切，将大气泡破碎为适合矿物附着的微气泡，同时半球形的曲面结构能够让甩出的矿浆沿曲面平缓过渡到径向方向，减少流体对槽壁的直接冲击，降低槽体内衬的磨损速度。安装时需保证叶轮的轴线与浮选槽主轴的同轴度误差控制在允许范围内，否则旋转时会产生不平衡量，导致主轴振动加剧，影响轴承与密封件的使用寿命，底部安装环与轮毂的连接需采用防松结构，避免长期在矿浆冲击下出现连接松动。在不同矿种的浮选作业中，该结构叶轮可以通过调整筋条的数量、高度以及半球的曲率半径，适配不同浓度、不同粒度组成的矿浆工况，比如对于粗颗粒占比较高的矿浆，可适当增大筋条高度提升搅拌强度，对于细粒级矿浆则可适当增加筋条数量提升气泡剪切效果。
