矿用方孔耐磨筛板结构设计

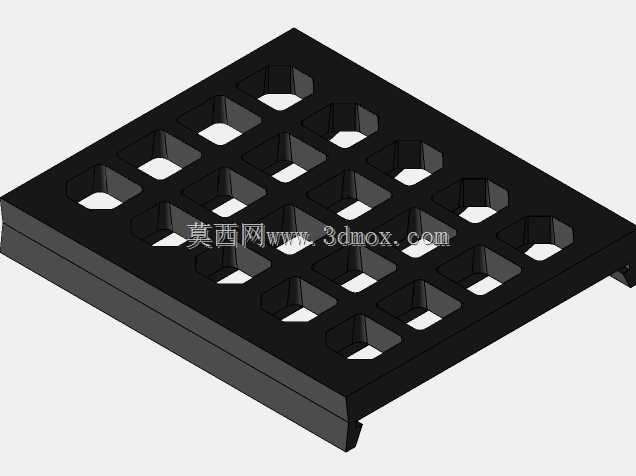

　　在矿山物料分选、砂石骨料分级、煤炭洗选这类散料处理工况里，筛面是直接接触待筛物料、承担分级功能的核心易损部件，这款方孔结构的筛板，就是针对大流量、高磨蚀性物料筛分场景开发的工作面构件。日常生产里，很多筛分作业的故障点都出在筛面：要么是筛孔卡料导致有效筛分面积骤降，分级效率跟着跳水；要么是长期受物料冲击、磨损后筛孔变形，分级精度失控，甚至出现筛板断裂漏料的情况，被迫停机检修更换，直接拉低整条生产线的连续作业率。这款筛板在设计时首先考虑的就是安装适配性，整体采用平板式带侧边折边的结构，折边结构一方面可以在筛机横梁安装时形成定位止口，不需要额外做复杂的压块定位，安装时直接卡入筛机的纵向支撑梁卡槽即可，相邻筛板拼接时折边还能形成密封挡边，

　　避免未筛分的细料从拼接缝隙漏入下层筛网，影响最终的分级粒度。筛孔采用上小下大的方锥形扩孔设计，这和常见的直通孔筛板有本质区别：物料接触筛面的上表面孔边尺寸为额定分级尺寸，孔道向下逐步扩大，能有效减少不规则片状、条状物料卡在孔道内的概率，尤其是处理含泥量较高的矿石、原煤时，不会因为物料遇潮膨松卡在孔内造成堵孔，日常生产中不需要频繁停机人工清理筛孔，能大幅降低岗位人员的维护工作量。筛板的基体厚度根据筛分物料的粒度、落料高度做了匹配设计，针对入料粒度50mm以下、落料高度不超过1.5米的中细粒级筛分场景，基体厚度预留了足够的抗冲击余量，孔与孔之间的筋条采用等强度设计，筋条的上表面做了微小的圆弧过渡，

　　避免尖锐棱边直接受物料冲刷造成快速磨损失效，筋条的截面从顶部到底部逐步收窄，既保证了上表面的耐磨强度，又不会因为筋条过宽占用过多的有效筛分面积，整体开孔率控制在合理区间，兼顾筛分效率和结构强度。从安装边界来看，这款筛板的侧边折边高度匹配主流振动筛、固定筛的筛箱安装尺寸，单块筛板的长宽尺寸按照现有筛机的横梁间距做模数化设计，更换时不需要对现有筛机做任何结构改造，直接替换原有磨损的筛板即可，折边上预留的安装间隙可以抵消筛机工作时的振动窜动量，避免筛板在运行过程中出现松动、异响。在实际使用场景中，这款筛板可以适配黑色金属矿山的矿石中碎后分级、洗煤厂的原煤脱泥分级、砂石骨料生产线的成品料粒度把关等多个工况，针对磨蚀性较强的石英砂、

　　铁精矿筛分场景，筋条的耐磨层厚度可以根据需求调整，在不改变整体安装尺寸的前提下提升使用寿命。设计过程中还考虑了筛板的受力分布，筛板底部和支撑梁接触的位置做了局部加厚处理，避免长期受振动交变应力作用在支撑点位置出现断裂，筛板的四个角做了倒角处理，安装时不会因为边角磕碰造成崩边，也能避免安装时割伤作业人员。和传统的焊接冲孔筛板相比，这种一体成型的方锥孔筛板没有焊接应力集中点，在长期振动、冲击的工况下不会出现焊缝开裂的问题，孔道的扩口设计让透筛的物料不会在孔道内停留，透筛阻力更小，筛分相同产量的物料时，筛面的物料流动速度更均匀，不会出现局部料层过厚导致的筛分不充分问题。针对潮湿细粒物料容易粘网的问题，筛板的上表面做了平整化处理，没有多余的凹陷结构，物料在筛面振动过程中不会在板面粘结积料，即使处理含水率10%左右的细粒原煤，也能保持稳定的筛分效率。
