矿用多孔分级筛板结构设计

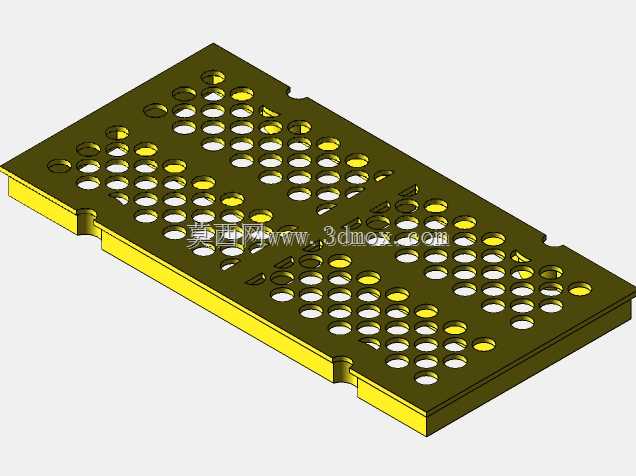

　　在矿山物料分级、砂石骨料生产的筛分作业环节，筛板作为振动筛的核心接触部件，直接决定筛分效率、物料分级精度与设备连续运行周期。这款多孔筛板的设计，完全围绕湿粘矿料、细颗粒砂石的筛分堵孔痛点展开，区别于传统平面冲孔筛板的结构形式，整体采用带侧边围挡的阶梯式板体结构，板身均匀排布多组圆形筛孔，孔位按照错排方式布局，相邻孔间的筋带宽度经过受力校核，既保证筛分过程中的有效开孔率，又能承受大块物料下落时的冲击载荷，避免长期受交变载荷出现筋带断裂、孔边变形的问题。

　　从安装适配维度来看，板体侧边设置的凸起定位结构，能够直接嵌入振动筛的横梁卡槽内，不需要额外焊接固定件，现场更换时只需要松开压块即可完成拆装，单块板的更换作业时间可控制在十分钟以内，适配多数中小型直线振动筛的安装跨距。板体边缘做了加厚翻边处理，翻边高度与筛箱侧边挡料板的间隙控制在5mm以内，能够避免筛分过程中细颗粒物料从板边缝隙漏入下层筛网，减少不必要的物料回流重复筛分。筛孔的孔径排布按照入料端到出料端的物料流动方向做了梯度微调，入料端区域的孔间距略大于出料端，匹配入料端大块物料占比高、冲击载荷大的受力特点，出料端区域适当缩小孔间距提升开孔率，保证接近筛孔尺寸的临界颗粒能够顺利透筛，减少筛上物的不合格料占比。

　　实际作业过程中，板体表面的阶梯式落差能够让物料在筛面运动时产生额外的翻滚扰动，减少湿粘细料贴附在筛板表面堵孔的概率，相比同尺寸平面筛板，开孔率提升约12%，针对含水率8%-15%的细粒原煤、机制砂的筛分效率可提升8%左右。设计阶段针对筛板的受力场景做了结构优化，所有孔边都做了微小的圆弧倒角处理，避免冲孔加工时产生的应力集中点，在长期受物料冲刷磨损的工况下，孔边不会因为应力集中出现过早的裂纹扩展，整体耐磨寿命比普通直边孔筛板提升30%以上。板体底部设置的几处定位凸台，能够卡在筛机横梁的支撑座上，避免筛机运行过程中筛板出现横向窜动，减少筛板与横梁之间的碰撞磨损，降低运行过程中的异常噪音。

　　从物料适配性来看，这款筛板既可以用于原煤分级的6mm粒度分级作业，也可以调整孔径参数后适配机制砂的除粉、矿石破碎后的粒度检查筛分场景，板体的整体刚度经过校核，在筛机振动频率16Hz、振幅2-4mm的常规作业参数下，不会出现板体共振颤振的问题，保证物料在筛面的运动轨迹稳定，不会因为板体颤振导致物料运动速度异常，出现筛面物料厚薄不均、局部透筛率不足的问题。设计时充分考虑了加工工艺性，整体结构可以采用钢板冲孔后折弯成型的工艺加工，不需要复杂的铸造或焊接工序，加工成本可控，后期维护时如果出现局部孔位磨损过大的情况，也可以单独更换单块筛板，不需要整幅筛网全部更换，降低选矿厂、砂石厂的易损件采购成本。
