自行车传动系统链条导向限位结构

　　在自行车传动系统的实际运行场景中，链条脱链、跳齿是高频出现的故障问题，尤其是在山地越野、颠簸路面骑行或者大力踩踏变速的工况下，链条受到侧向冲击力、纵向张紧力波动的多重作用，很容易从牙盘、飞轮的齿槽中脱出，轻则中断骑行，重则导致链条卡入辐条、车架缝隙造成部件损坏，甚至引发骑行安全事故。这款链条导向限位结构，就是针对这类传动故障痛点设计的功能性部件，主要安装在自行车牙盘侧的车架安装位，全程约束链条在牙盘啮合区域的运行轨迹，从结构层面降低脱链风险。

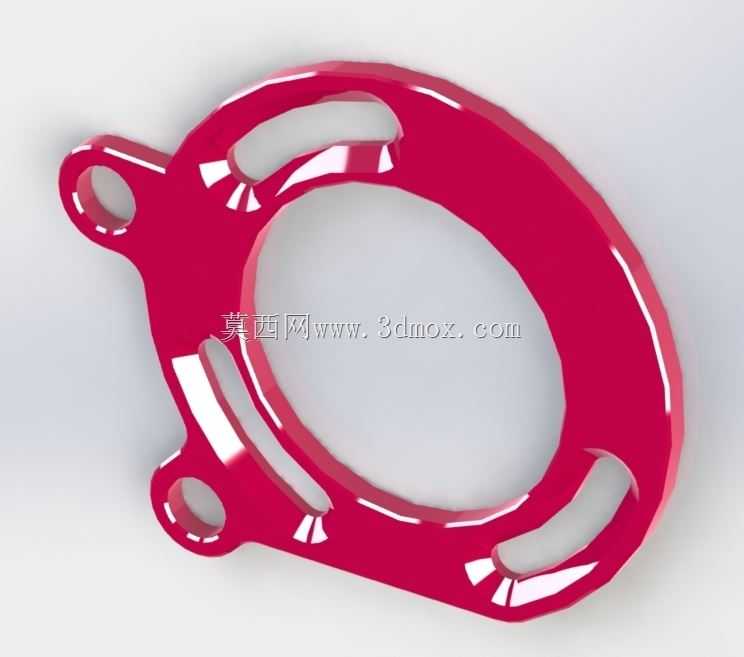

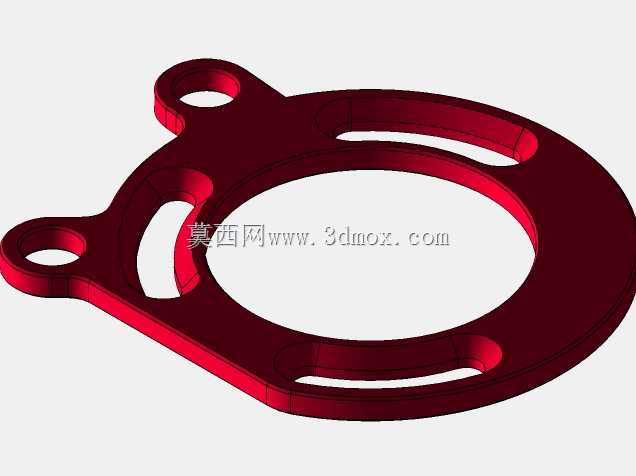

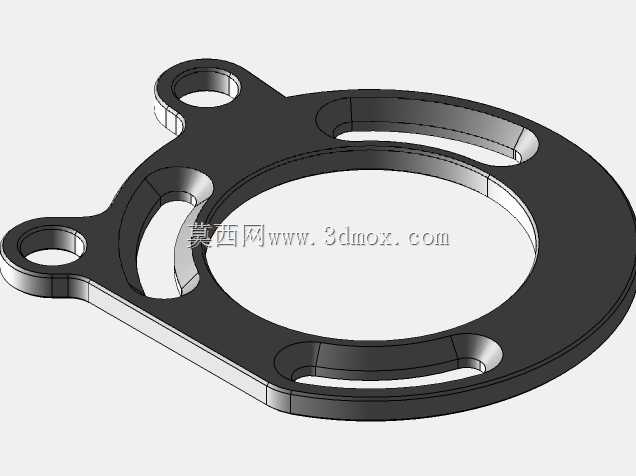

　　从实际功能特性来看，该结构采用环形主体配合多段镂空的设计，环形内圈的轮廓完全匹配对应规格牙盘的齿顶圆运动边界，能够在链条与牙盘啮合的入口、出口以及侧向三个维度形成限位：当链条因为颠簸出现侧向偏移时，结构的内侧环形壁面会挡住链条的侧向外移路径，避免链条从牙盘齿侧滑出；当链条因为踩踏力度突变出现上下跳动时，结构上下边缘的限位边会约束链条的跳动幅度，保证链条始终与牙盘齿槽保持正确的啮合位置。结构上设置的三个带安装孔的凸耳，分别对应车架上的三个安装点位，安装时通过螺栓穿过凸耳孔位与车架预设的安装座锁紧，三个点位呈三角形分布，能够保证结构安装后的抗振性能，避免长期骑行颠簸导致结构移位、松动。

　　从设计思路层面拆解，这款结构在保证限位强度的前提下做了多段式镂空处理，一方面是为了尽可能降低部件自身重量，符合自行车配件轻量化的设计需求，减少骑行过程中的无效载荷；另一方面镂空结构可以让骑行过程中沾染的泥沙、污水及时从结构内部排出，避免泥沙堆积在结构与链条的间隙中，加剧链条、牙盘的磨损，同时也能减少结构与链条之间的接触面积，降低传动过程中的摩擦阻力。结构的边缘全部做了圆弧倒角处理，没有尖锐的棱角，既可以避免安装、维护过程中划伤操作人员，也能防止链条与结构接触时被尖锐边缘剐蹭，损伤链条的表面镀层与链片结构，延长链条的使用寿命。

　　关于安装边界与尺寸适配，这款结构的中心开孔尺寸完全对应牙盘中轴的安装同轴度要求，安装后结构的中心与牙盘回转中心的同轴度公差控制在0.2mm以内，不会出现偏心蹭链的问题。三个安装凸耳的孔位间距、孔位角度完全匹配对应车型车架的安装座尺寸，不需要对车架进行二次打孔、改装就可以直接安装，适配性较强。结构与牙盘齿顶、链条侧面的预留间隙经过反复校核，既不会因为间隙过小导致正常传动时出现摩擦异响、增加传动阻力，也不会因为间隙过大失去限位防护的作用，在常规的山地车、通勤车改装与原厂配套场景中都能适用。

　　在实际的骑行测试场景中，加装该结构的自行车在连续颠簸路面、高速变速、大力爬坡踩踏的工况下，链条脱链的概率相比未加装的车型降低九成以上，尤其是在越野骑行场景中，能够有效避免因为路面冲击导致的链条脱落问题，减少骑行途中的故障排查时间，提升骑行的可靠性与安全性。结构本身采用高强度的工程塑料或者轻质铝合金材质加工，具备足够的抗冲击强度与耐磨性能，长期使用不会因为链条的反复接触出现明显的磨损变形，维护成本极低，只需要在日常保养时清理结构缝隙中堆积的泥沙即可，不需要额外的润滑或者更换易损件。
