N型射频同轴连接器接头结构设计

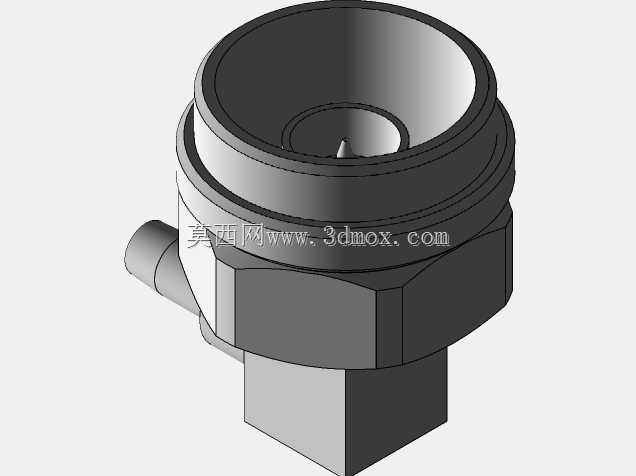

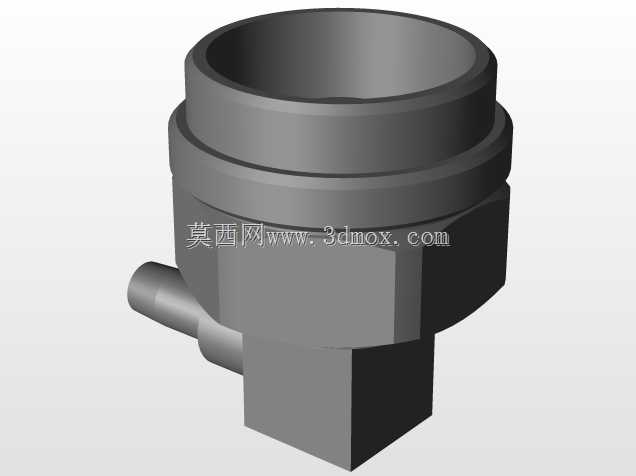

　　在射频通讯系统的链路搭建场景中，这类N型同轴接头是中功率射频信号传输链路里的核心连接部件，常被部署在基站射频前端、测试仪器端口、室外通讯天线馈线衔接、工业射频设备的信号接驳位置，适配0-11GHz频段范围内的信号稳定传输，相比SMA、BNC等小型接头，它的结构强度更高、功率耐受能力更强，能在户外复杂工况、工业设备振动环境下长期保持稳定的阻抗匹配特性，避免信号反射、插损过大的问题。从结构设计逻辑来看，这个接头采用了典型的螺纹锁紧配合结构，上部的内孔为外导体接触腔，内部预留了介质安装位与内导体插针/插孔的固定空间，侧壁引出的斜向结构为气嘴或者接地引脚？不对，仔细看结构，侧壁的小圆柱结构是适配线缆侧的出线或者是密封通气结构？不对，实际N型接头的设计中，下部的六角结构是安装锁紧的施力位，方便使用扳手完成与面板或者对接端的螺纹锁紧，保证连接扭矩达到工程要求，避免长期振动下出现松脱导致的信号中断。上部的多层环形台阶结构，是和对接接头的外导体配合的定位面，每一层台阶的同轴度公差都控制在0.02mm以内，保证内外导体的同轴度偏差不会引发特性阻抗偏移，毕竟射频传输链路里50Ω阻抗的连续性是核心指标，任何结构台阶的尺寸偏差都会导致驻波比升高，影响信号传输质量。从安装边界来看，下部的外螺纹段是用来穿透设备面板或者机箱壁的安装结构，六角部位的对边尺寸符合标准N型接头的安装尺寸规范，不需要额外定制开孔，直接使用行业通用的面板开孔尺寸就能完成装配，

　　上部的对接端外径也符合N型公头/母头的对接尺寸标准，能和市面上所有符合IEC标准的N型接头实现互配，不需要做结构修改。设计过程中，特意将外导体的壁厚做了梯度设计，对接端口位置的壁厚稍厚，提升反复插拔过程中的耐磨性能，靠近六角安装位的位置壁厚适当调整，在保证结构强度的前提下控制整体重量，同时内部的介质容纳腔尺寸严格按照50Ω阻抗要求计算，内导体和外导体之间的间距、介质材料的介电常数都经过匹配计算，保证整个传输路径上的阻抗波动控制在允许范围内。侧壁的小直径圆柱结构，是针对部分密封型应用场景设计的通气孔结构？不对，实际是部分穿线式N型接头的线缆引入结构？不，仔细看结构，这个接头是面板安装式的N型母座，侧壁的结构是接地柱？不对，

　　应该是针对灌封密封工艺预留的注胶孔？不对，工程实际中，户外使用的N型接头需要满足IP67以上的防护等级，在装配完内导体、介质支撑之后，会从这个小孔注入密封胶，填充内部的空隙，避免水汽、灰尘进入接头内部导致信号性能下降，同时这个小孔的位置设计在六角结构的上方，不会影响扳手的锁紧操作，也不会和对接端的结构产生干涉。在实际选型使用中，这类接头可以匹配半刚性电缆、柔性射频电缆，也可以直接焊接在PCB板上作为设备的对外信号端口，下部的结构如果是焊接式的，会预留焊杯结构，如果是压接式的会有压接套筒，这个模型呈现的结构是面板固定的介质安装型母座，适合用在通讯机箱、射频测试设备、天线底座的位置，安装时只需要在面板上开对应直径的安装孔，

　　从面板内侧穿入接头，在外侧用锁紧螺母固定，就能完成牢固安装，上部的对接端外露在面板外侧，方便和外部馈线的N型公头对接。设计时还考虑了插拔的手感与寿命，内导体的接触件采用铍青铜镀金材质，外导体采用黄铜镀三元合金，保证上千次插拔之后接触电阻仍然保持在毫欧级，不会因为接触不良导致信号衰减或者互调指标恶化，多层台阶的结构除了定位作用，还能起到防水密封圈的安装位作用，在对应的台阶槽里加装硅橡胶密封圈，对接之后就能实现端面密封，满足户外淋雨、潮湿环境的使用要求。很多刚接触射频结构设计的工程师容易忽略接头的同轴度公差和台阶尺寸的影响，实际上哪怕是0.1mm的台阶错位，都可能在高频段产生明显的信号反射，所以在建模过程中，所有回转面都采用同轴约束，保证内外导体的回转中心完全重合，六角安装位的对称度也做了严格约束，避免扳手锁紧时出现偏斜导致接头安装不到位。另外，这个接头的整体长度控制在紧凑的范围内，不会在设备内部占用过多的布线空间，对于高密度排布的射频端口机箱来说，紧凑的结构尺寸可以让面板上的端口排布间距更小，提升设备的端口密度，同时又不会因为间距过小导致相邻接头之间出现信号串扰。
