BNC直通转接射频同轴连接器结构

　　做通讯设备结构设计的工程师，大概率都绕不开BNC类接头的选型与适配，这款BNC-BNC直通转接件，是射频信号链路里非常常见的中间转接部件，日常在示波器、信号发生器这类测试仪器的面板接口扩展、通讯机柜内部射频线路延长、安防监控视频信号转接、老旧同轴通讯系统的线路对接场景里都能见到它的身影。不同于单端固定的板载BNC接头，这款双端母头的直通结构，核心作用是实现两段带BNC公头的同轴电缆之间的无断点信号连通，同时支持面板穿墙安装，不需要额外设计转接固定座，就能直接把接头固定在设备壳体的开孔位置，两端分别对接设备内外的同轴线路，既能够保证射频信号传输的阻抗连续性，也能让设备面板的接口布局更规整，避免线缆弯折带来的信号损耗。

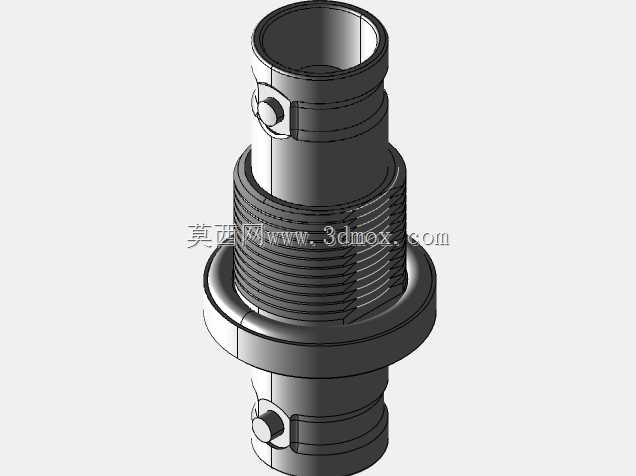

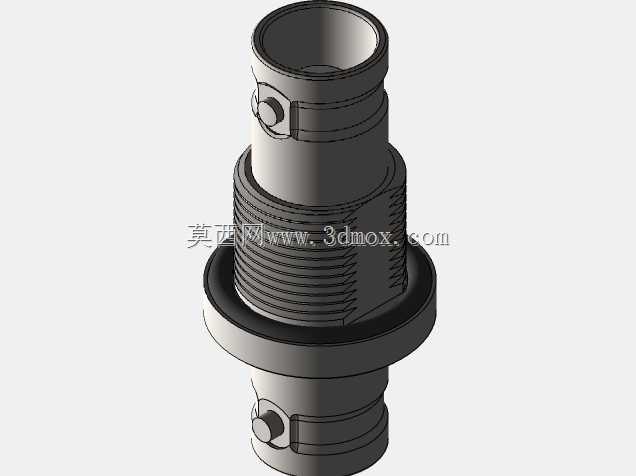

　　从结构设计逻辑来看，这款接头的整体结构分为三个核心功能段：两端的BNC母头插接段、中间的外螺纹固定段、以及中部的限位法兰盘。两端的插接段完全遵循标准BNC接口的尺寸规范，内壁的介质承托槽、卡接销钉的避让卡槽、接口端部的倒角导向结构都和通用BNC接口完全匹配，公头插入时可以通过卡槽旋接锁定，不会出现松脱的情况，接触件的同轴度公差控制在0.05mm以内，能够保证50Ω阻抗的连续匹配，减少信号在转接位置的回波损耗。中间的外螺纹段是用来配合锁紧螺母实现穿墙固定的，螺纹规格采用通用的细牙螺纹，适配常规通讯设备面板的标准安装开孔，螺纹长度预留了足够的调节余量，可以适配1mm到5mm厚度范围的设备面板，不管是薄金属板的仪器外壳，

　　还是稍厚的塑料机柜面板，都能通过背面的锁紧螺母把接头牢牢固定在面板上，不会因为频繁插拔线缆出现接头转动或者松动的问题。中部的限位法兰盘是安装定位的核心基准，法兰盘的外径比安装开孔大出足够的尺寸，安装时法兰盘贴合在面板外侧，既能够起到轴向定位的作用，避免安装时接头从开孔处滑入设备内部，也能在法兰和面板之间加装防水密封圈，实现户外设备的接口防尘防水需求。在实际建模设计这款接头的时候，需要特别注意几个容易出问题的尺寸边界：首先是两端接口的同轴度，整个内导体接触孔的轴线必须和接头整体轴线完全重合，如果两端的插接孔出现同轴度偏差，转接后会导致内导体接触错位，轻则增大信号插入损耗，重则出现信号中断的情况；其次是卡接卡槽的位置尺寸，

　　卡槽到接口端面的距离、卡槽的宽度和深度都必须严格匹配BNC接口的标准尺寸，不然会出现公头插到位后无法旋紧锁止，或者锁止后间隙过大接触不良的问题；另外中部法兰盘的厚度和螺纹段的长度匹配也需要仔细核算，要保证在最大适配面板厚度下，锁紧螺母依然有足够的螺纹啮合长度，不会出现锁不紧的情况，同时在最小面板厚度下，螺纹段不会伸出过长影响内部线缆的布线空间。从实际使用的角度来说，这类直通转接件不需要额外做结构改动，只要选型时确认阻抗参数和安装开孔尺寸匹配，就可以直接集成到设备结构里，相比自己设计定制的转接结构，采用标准BNC直通件能够大幅缩短研发周期，也能降低后续生产装配的复杂度，毕竟标准件的加工精度和一致性都有成熟的供应链做保障，不需要额外开模或者定制加工，在小批量设备研发和样机调试阶段，这类标准转接件是非常实用的结构配件。建模过程中，所有的配合尺寸都按照通用BNC接口的行业规范做了公差预留，不管是用来做设备结构的干涉检查，还是用来做装配模拟，都能够直接导入整机装配体使用，不需要再额外调整尺寸，能够准确还原接头的实际外形和安装边界，避免结构设计时出现开孔尺寸不对、安装位置干涉的问题。
