N型转SMA射频同轴连接器结构设计

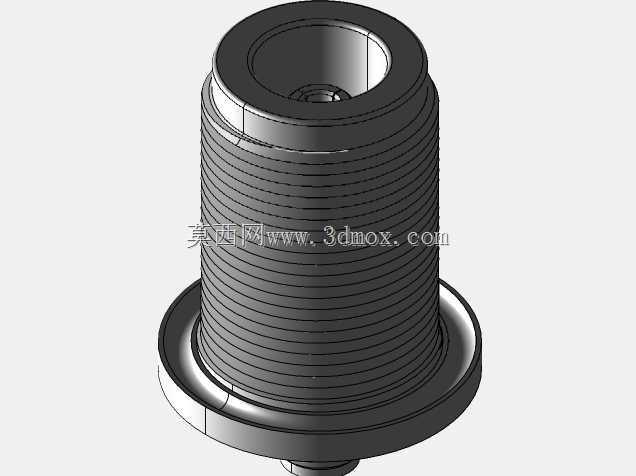

　　在射频通讯系统搭建、测试设备互连、基站射频链路部署这类场景里，不同接口标准的射频器件衔接一直是结构设计里的高频需求，N型接口和SMA接口作为射频领域应用跨度极大的两类接口，前者多用于大功率、低损耗的室外射频链路、天馈系统连接，后者广泛出现在测试仪器、小型化射频模块、室内通讯设备上，两者的转接部件直接决定了链路的信号传输稳定性与机械连接可靠性。这款N-SMA转接件的设计，首先围绕两类接口的机械适配与电气性能匹配展开，主体采用带法兰盘的外螺纹结构作为N型端的连接基准，外螺纹段的牙型、螺距严格匹配标准N型母头的内螺纹规格，法兰盘的端面设计为平整贴合面，安装时可通过法兰盘实现面板固定，避免转接件在频繁插拔过程中出现跟转、松动的问题，

　　法兰盘的外径、厚度经过匹配常规通讯设备面板安装孔位的尺寸校核，既保证足够的压紧受力面积，又不会占用过多面板布局空间。主体外表面的连续外螺纹段除了实现接口旋合，还兼顾了安装时的受力导向，螺纹末端与法兰盘的衔接处做了圆角过渡，避免应力集中导致的结构开裂，在长期受振动的户外使用场景下，这个过渡结构能大幅降低螺纹根部的疲劳断裂风险。内孔部分的设计严格遵循同轴传输线的阻抗匹配要求，从N型端的内导体接触腔到SMA端的内导体插合面，整个内孔的阶梯尺寸经过50Ω特性阻抗的连续校核，避免出现阻抗突变导致的信号反射，内孔深处的接触件采用弹性接触结构，保证与对接内导体的可靠接触，同时控制接触电阻在射频传输要求的阈值内，减少插入损耗。从安装边界来看，

　　这款转接件的整体轴向长度控制在紧凑范围内，在设备内部空间局促的布线场景下，不会因为转接件过长导致线缆弯折半径不足，或是与周边器件产生结构干涉；法兰盘上的安装孔位按照标准N型面板连接器的孔距设计，可直接替换同规格的固定型N型连接器，不需要额外修改设备面板的开孔尺寸，降低整机结构的改造成本。在实际使用场景中，这类转接件常被用在射频测试工装里，连接带N型接口的功率放大器、衰减器与带SMA接口的频谱分析仪、信号源，也会被集成在小型通讯基站的射频前端面板上，实现室外天馈线与室内射频模块的信号转接，设计时特意将外导体做成一体化金属结构，减少拼接缝隙带来的信号泄漏，同时提升整体的屏蔽效能，避免外界电磁干扰进入传输链路，

　　也防止内部射频信号向外辐射影响周边器件的正常工作。内导体的固定结构采用介质支撑件定位，介质支撑件的位置避开了射频电场的集中区域，减少介质带来的损耗，同时保证内导体与外导体的同轴度控制在极小的公差范围内，避免因为偏心导致的特性阻抗偏移，影响高频段的信号传输性能。在插拔寿命的设计考量上，对接端面的接触部位采用耐磨的金属镀层处理，旋合螺纹的表面做了防锈涂层，在经历上百次的插拔、旋合操作后，依然能保证稳定的接触性能与机械连接强度，适合测试场景下频繁更换连接链路的使用需求。法兰盘与安装面板接触的端面设计有密封槽预留位置，若应用在户外防水场景，可加装密封圈实现面板处的IP67级防护，避免雨水、灰尘进入设备内部，这个预留设计让同一款结构可以适配室内非密封与室外密封两类不同的使用场景，不需要重新开模制作主体结构，大幅提升了零件的通用化程度。从三维建模的角度来看，整个零件的特征构建遵循车削加工的工艺顺序，外螺纹、法兰盘、内孔阶梯、内导体安装槽这些特征全部可通过数控车床一次装夹完成主要加工，后续仅需要做镀层处理与接触件装配，没有复杂的铣削特征，加工工艺性良好，适合批量生产。建模过程中对所有配合尺寸都做了公差标注的预留，螺纹的公差带选用过渡配合，既保证旋合的顺畅度，又不会出现配合过松导致的连接晃动，内导体的安装孔采用过盈配合公差，保证介质支撑件压装后不会出现轴向窜动，在高低温环境下依然能保持结构位置的稳定。
