弯式BNC射频同轴连接器结构设计

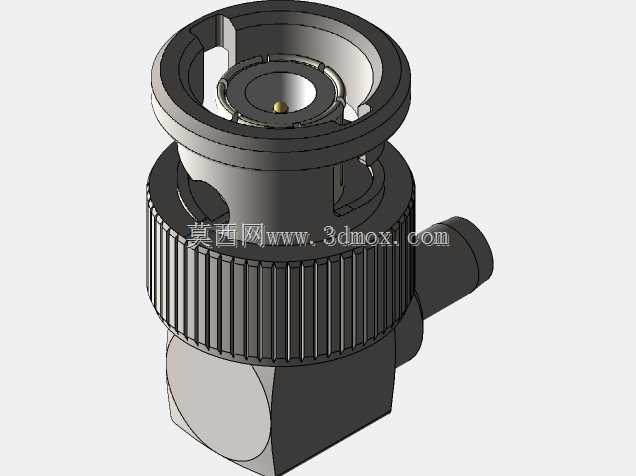

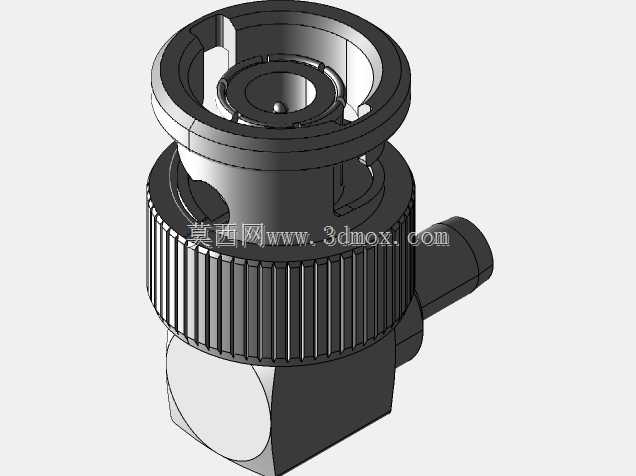

　　做通讯设备结构设计的工程师，大概率都绕不开BNC这类同轴连接器的选型与结构适配，这次拆解的这款弯式BNC接头，是射频信号传输场景里非常典型的板端/线端连接部件，日常在示波器、信号发生器这类测试仪器，还有早期的以太网传输、安防监控视频链路、航空通讯机载设备里都能见到它的身影。不同于直式BNC接头的走线方向，这款90度弯式结构的核心价值，是解决设备内部走线空间局促的场景——比如通讯机箱侧板的接口安装位，直式接头接完线缆后会向外伸出过长距离，容易和机箱盖板、周边走线槽产生干涉，弯式结构能让线缆顺着设备壳体平行方向排布，大幅压缩接口区域的空间占用，也能避免线缆长期处于弯折受力状态，降低线芯断裂、屏蔽层破损的失效风险。

　　从结构设计逻辑来看，这款接头的几个核心功能部件的设计都贴合实际使用需求：头部的卡口锁紧结构，是BNC接头区别于其他射频接头的典型特征，接口内部的卡簧槽配合公头的插针定位结构，连接时只需要将公头对准卡槽插入后旋转90度，就能通过卡口的限位结构实现锁紧，相比螺纹连接的SMA接头，BNC的卡口连接不需要借助工具，徒手就能快速插拔，非常适合需要频繁拆装测试的仪器场景，同时卡口内部的密封衬垫能在锁紧后填充配合间隙，既可以阻挡外界灰尘、水汽进入接头内部影响信号传输，也能在一定程度上缓冲设备振动带来的连接松动问题。接头中部的滚花防滑外圈，是考虑到徒手插拔时的摩擦力需求，滚花的齿距和深度做了适配，戴薄劳保手套操作时也能顺利施力旋转，不会出现打滑的情况。

　　弯角位置的结构过渡做了圆弧处理，没有采用直角硬过渡，这一点是考虑到线缆穿入后的弯曲半径——如果内部走线腔是直角结构，同轴电缆的屏蔽层和内芯在直角位置会出现应力集中，长期受振动或者线缆拉扯时，内芯容易在弯折处断裂，圆弧过渡的内腔能让线缆自然弯曲，应力分散到更长的线缆段上，提升接头的线缆连接可靠性。尾部的线缆接入端做了压接结构的预留，实际装配时可以根据适配的线缆规格（比如常用的SYV-50-3同轴电缆），将线缆的外屏蔽层翻折在压接套和接头本体之间，通过冷压工艺实现屏蔽层和接头外壳的可靠导通，保证射频信号的屏蔽效能，避免外界电磁干扰串入信号链路，也防止内部信号向外辐射产生电磁泄漏。

　　从安装边界的尺寸适配来看，这款接头的头部配合尺寸完全遵循BNC接头的通用接口规范，公母头的配合公差控制在合理范围，既能保证插拔时的顺滑度，不会出现过紧卡滞或者过松松脱的问题，也能保证内芯插针和插孔的对中精度，避免插针偏斜导致的信号反射、接触不良问题。接头的六角安装位尺寸适配常用的开口扳手，在需要将接头固定在设备面板上时，可以用扳手拧紧固定螺母，不会因为施力导致接头本体跟转损坏内部结构。弯角部分的外形尺寸做了优化，在满足内部线缆穿入空间的前提下，尽可能压缩了弯角处的径向尺寸，当多个BNC接头在面板上并排安装时，相邻接头之间不会出现外形干涉，能适配标准间距的BNC面板安装座，不需要额外调整面板开孔的间距。

　　实际工程应用里，这类弯式BNC接头的选型还要考虑特性阻抗的匹配，这款接头的内部绝缘介质尺寸是按照50欧姆阻抗设计的，适配常规的射频测试、通讯传输场景，如果是75欧姆的视频传输场景，只需要调整内部绝缘介质的孔径和插针直径就能实现阻抗匹配，整体的外部安装尺寸可以保持通用，不需要重新设计面板开孔和安装结构。接头的金属外壳采用黄铜镀镍的工艺，既保证了外壳的结构强度，插拔时不容易变形，镀镍层也能提升外壳的抗腐蚀能力，在潮湿、多盐雾的户外通讯设备场景下使用，也不会轻易出现氧化生锈导致接触电阻升高的问题。内部的插针采用黄铜镀金处理，降低接触电阻，保证高频信号传输时的损耗在可控范围内，镀金层的厚度也满足多次插拔的耐磨要求，常规测试场景下上千次插拔后接触性能依然稳定。

　　在做设备结构建模时，这类接头的三维模型需要重点关注几个干涉检查点：首先是头部卡口的旋转空间，要保证接头插拔旋转时，周边的结构件不会和卡口外圈产生碰撞；其次是弯角尾部的线缆弯曲空间，要预留出适配线缆的最小弯曲半径，避免线缆被接头尾部和设备结构件挤压变形；还有面板安装时的螺母压紧空间，要保证固定螺母有足够的扳手操作空间，不需要特殊工具就能完成装配。很多新手工程师在做结构设计时，容易忽略接头尾部的线缆弯折空间，导致实际装配时线缆被压在接头和壳体之间，长期使用后线缆外皮破损引发短路或者信号中断的问题，这类细节在建模阶段就需要通过三维装配干涉检查提前规避。
