弯式板载SMA射频同轴连接接头结构

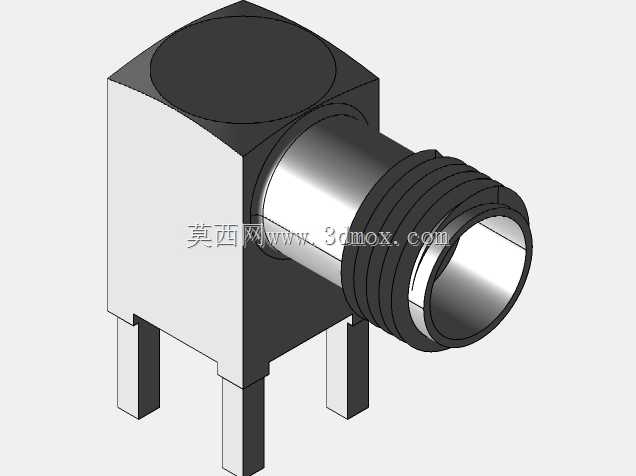

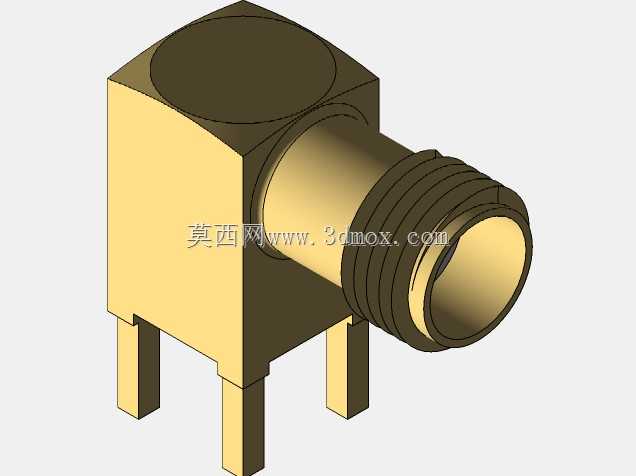

　　这款弯式板载SMA射频同轴接头，是射频通讯链路里极为常用的板端互联部件，日常在无线通信模块、射频测试治具、小型化基站前端、消费类电子射频通路、车载通讯终端的PCB板卡上都能见到它的身影，主要承担射频信号在板卡与外接同轴电缆、天线组件之间的直角转向传输功能，避免直式接头在设备内部占用过多垂直空间，适配紧凑结构的设备内部布局需求。从结构设计逻辑来看，接头采用直角弯转的腔体结构，内部信号传输通路做了连续的阻抗匹配设计，全程保持50Ω标准阻抗特性，能在DC到6GHz的常用射频频段内保证信号传输的驻波比稳定，减少信号反射带来的传输损耗，适配绝大多数民用、工业级射频信号传输场景。接头的外导体采用一体化切削成型的黄铜基体，表面做镀金处理，

　　既保证了外导体的屏蔽连续性，避免外部电磁干扰串入射频通路，也提升了接头的耐插拔磨损性能，常规配接标准SMA公头时，插拔寿命可满足工业级设备的使用要求。接口端采用标准SMA外螺纹内孔的接口形式，螺纹规格为1/4-36UNS，和通用SMA型射频接头完全兼容，现场装配时不需要额外定制转接件，直接和常规SMA公头旋接即可，旋合到位后能提供可靠的机械连接强度，耐受常规的振动、冲击工况，不会在设备使用过程中出现松脱导致的信号中断。安装端设计为四个直插式焊接引脚，其中两个引脚与接头外导体连通，焊接到PCB板的接地焊盘上，既实现外导体的可靠接地，保证屏蔽效能，也承担接头的机械固定作用，另外两个引脚对应内导体的信号输出端，

　　直接焊接到PCB的射频信号走线上，这种插装设计适配常规波峰焊生产工艺，不需要做复杂的表贴钢网定制，生产装配门槛低，适合中小批量通讯板卡的生产加工。从安装边界尺寸来看，接头本体的方块基座部分边长控制在标准SMA板载接头的常用尺寸范围内，接口伸出方向与PCB板面平行，伸出长度适配常规设备外壳的开孔位置，不会和板上其他高度较高的元器件产生空间干涉，四个引脚的间距符合常规射频板的布线规范，接地引脚的焊盘尺寸设计兼顾了焊接可靠性和接地过流面积，信号引脚的焊盘做了渐变过渡设计，和PCB上50Ω微带线直接对接，减少阻抗不连续带来的信号反射。在实际选型应用中，这类弯式SMA接头尤其适合设备内部垂直空间受限的场景，比如薄型化的无线网关、

　　手持射频测试设备、嵌入式通讯模块，直式SMA接头垂直安装会超出设备外壳厚度限制时，采用这款弯式接头就能把外接接口的方向转到平行于板面的方向，在不增加设备厚度的前提下完成射频接口的布置。建模过程中需要重点关注内导体与外导体之间的绝缘介质尺寸，这部分尺寸直接决定了接头的阻抗特性，建模时要严格按照射频阻抗计算的结果控制介质的外径、内导体的直径，保证整个传输通路的阻抗连续；另外螺纹部分的建模要符合标准SMA螺纹的牙型参数，避免和配套接头旋接时出现卡滞、滑牙的问题；焊接引脚的长度要伸出PCB板面足够的尺寸，保证波峰焊时焊锡能充分浸润引脚，形成可靠的焊点，同时引脚根部要做应力释放的倒角设计，避免焊接后因热应力导致引脚与本体连接处断裂。接头的金属本体棱角处都做了微小的倒角处理，既避免生产装配时划伤操作人员，也减少了棱角处的电场集中，提升接头的高压耐受性能，在大功率射频信号传输场景下也能稳定工作，不会出现尖端放电的问题。
