N型法兰安装射频同轴连接器结构设计

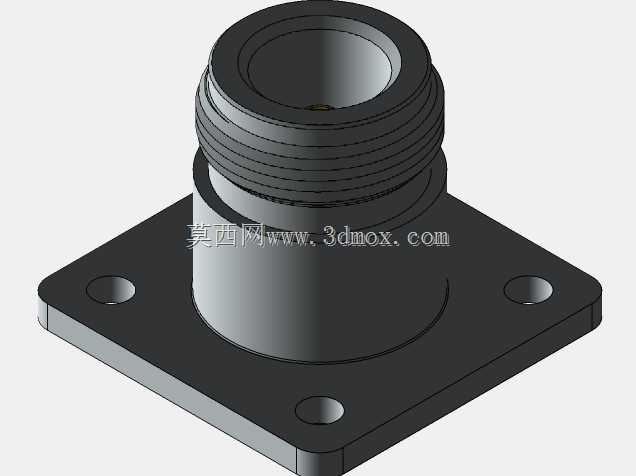

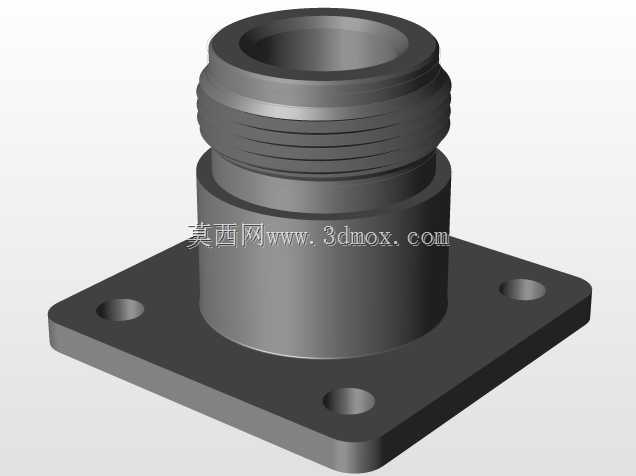

　　在射频通讯链路搭建、微波测试设备集成、基站射频前端装配的场景里，法兰安装式N型同轴连接器是中功率射频信号传输的核心转接部件，这类连接器的设计直接决定了射频回路的驻波比、插入损耗与长期连接可靠性，很多刚接触射频结构设计的工程师容易忽略安装法兰与腔体配合的细节，导致实际装机后出现信号泄漏、连接松动的问题。这款N型连接器采用方形法兰安装结构，法兰本体为金属切削成型，四个角位设置沉头安装孔，安装孔的位置度公差控制在0.05mm以内，适配M3规格的沉头螺钉，安装时可以直接将连接器固定在设备机箱面板、射频模块腔体的侧壁上，法兰与安装面之间预留了0.2mm的密封垫片安装槽，户外使用场景下可以加装导电橡胶垫片，既实现电磁屏蔽，

　　又能满足IP67级的防水密封要求。连接器的内导体采用插针式接触结构，接触件选用铍青铜材质经热处理后镀金处理，插拔寿命不低于500次，接触电阻稳定控制在5mΩ以内，外导体的螺纹接口为标准N型外螺纹，螺纹精度满足6g级公差要求，和配套的N型母头连接器旋合时，啮合长度不小于7mm，能够在0-11GHz的工作频段内保持稳定的阻抗匹配，特性阻抗严格按照50Ω设计，适配绝大多数民用通讯、工业微波设备的射频传输阻抗要求。从设计思路上看，这款连接器的结构拆分后分为法兰基座、外导体螺纹套、内导体插针、介质支撑四个核心部分，介质支撑选用聚四氟乙烯材质，介电常数稳定在2.02左右，支撑件的位置设置在距离接口端面三分之一的位置，既能够保证内导体的同轴度，

　　又可以最大限度降低介质引入的信号反射，外导体和法兰基座之间采用过盈压装配合，压装后配合面的接触电阻小于1mΩ，避免出现三阶互调指标超标的问题。在安装边界上，方形法兰的外形尺寸控制在25mm×25mm，法兰厚度为3mm，连接器整体突出安装面板的高度为18mm，安装时需要在面板上开设直径12mm的中心过孔，四个安装孔的中心距为18mm×18mm，沉头孔的沉头深度为1.8mm，保证螺钉安装后头部不突出法兰表面，不会和周边的结构件产生干涉。实际工程应用中，这类连接器常被用在大功率射频功放的输出端口、基站天线的馈线接口、频谱分析仪的信号输入端口，相比螺纹旋入式的连接器，法兰安装的结构抗振动性能更强，在车载通讯设备、

　　机载射频设备这类存在持续振动的使用场景下，不会因为长期振动出现连接松动、信号中断的问题。设计建模过程中，需要重点控制内导体和外导体的同轴度，全段同轴度公差不能超过0.02mm，否则会导致工作频段内的驻波比升高，信号传输效率下降，同时外导体螺纹的起始位置要和法兰的安装孔位保持固定的角度关系，方便现场施工时配套接头的旋合操作，避免出现线缆弯折角度过大的问题。介质支撑件和内外导体之间的配合采用间隙配合，单边间隙控制在0.01mm，既方便装配，又不会因为间隙过大导致内导体出现径向偏移，连接器的所有金属外露表面都做了镀三元合金处理，盐雾测试时长不低于48小时，能够适应沿海高盐雾、工业高腐蚀的使用环境，长期使用不会出现表面氧化导致的接触性能下降问题。
