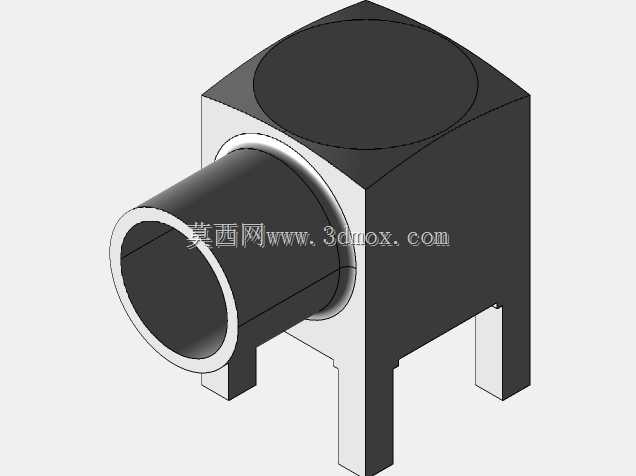

MCX同轴射频连接器板端卧式结构

　　这款MCX板端射频连接器，主要应用在射频信号传输链路的PCB板端连接场景，常见于无线通信设备、测试仪器、车载射频模块、小型化基站终端这类对射频连接密度有要求的设备内部，用来实现同轴电缆与电路板之间的射频信号低损耗转接，工作频段覆盖DC到6GHz范围，适配常规的50Ω阻抗射频传输系统，能满足多数民用通信、工业测控场景的射频连接需求。从结构设计来看，这款连接器采用卧式侧插的安装布局，主体外壳采用黄铜镀金材质，既保证了良好的电磁屏蔽性能，也能提升接触件的抗腐蚀能力，降低长期使用后的接触电阻波动。主体的圆柱形插接端是标准MCX公头接口，内部预留了绝缘子与内导体的安装空间，插接时依靠MCX接口特有的卡扣式快锁结构实现快速插拔，

　　相比传统SMA接口的螺纹连接，在高密度排布的板卡上能大幅节省装配操作空间，不需要预留扳手拧动的操作余量，适合板卡上多通道射频接口密集排布的设计场景。安装结构上，连接器底部伸出三个直插式焊接引脚，其中两个为固定支撑脚，穿过PCB对应的安装孔后进行波峰焊或者手工焊接，既能实现连接器与电路板的机械固定，也能将连接器外壳与PCB的接地层可靠连通，提升整体屏蔽效能；中间的引脚为内导体信号引出端，直接与PCB上的射频信号走线焊接，保证信号传输路径的连续性。设计过程中需要严格控制接口的同轴度，内导体与外壳的轴线偏差需要控制在0.1mm以内，避免插接后出现阻抗不连续导致的信号反射；插接端的外壳壁厚控制在0.3mm，既保证接口的结构强度，

　　满足至少500次插拔的机械寿命要求，也不会因为壁厚过大导致整体外形尺寸超标。安装边界方面，这款连接器的主体方块部分边长为6mm左右，插接端伸出主体的长度为4.5mm，底部引脚的间距为2.5mm，引脚直径0.5mm，在PCB Layout时需要预留至少8mm*7mm的安装区域，插接端对应的板边位置需要预留避让空间，避免与外壳或者其他板上器件产生干涉；焊接引脚的焊盘设计需要按照射频阻抗要求做50Ω匹配，信号引脚的焊盘与周围接地铜皮的间距需要经过阻抗计算，避免出现阻抗突变影响信号传输质量。外壳的顶部平面为装配定位面，在自动化贴装过程中可以作为吸嘴的吸附面，适配SMT回流焊或者波峰焊的批量装配工艺，不需要额外定制特殊的吸嘴夹具，

　　能降低批量生产的装配成本。在实际选型使用时，需要注意这款连接器为板端卧式公头，对应的线端需要选用匹配的MCX母头线缆组件，线缆规格根据实际传输的信号功率与损耗要求选择，常规场景下选用RG316或者RG174同轴线缆即可满足需求；如果应用在振动较强的场景，焊接完成后可以在连接器主体与PCB接触的位置点涂少量环氧胶进行加固，避免长期振动导致引脚脱焊或者接触不良。这款结构的设计重点在于平衡小型化尺寸与射频性能的关系，在极小的安装空间内实现稳定的射频连接，相比同规格的SMA板端连接器，整体占用的PCB面积缩小了近40%，非常适合对设备体积有严格要求的便携式通信设备、小型化射频测试模块使用。
